产品说明材料：钢制的夹具压板。钢制的拉扣。
钢制的滚链。规格：钢制热处理。提示：链条夹紧器主要应用于机器和设备制造。

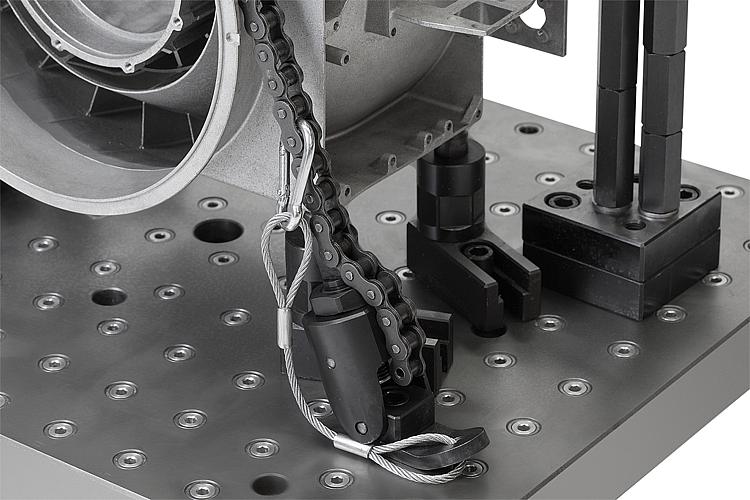

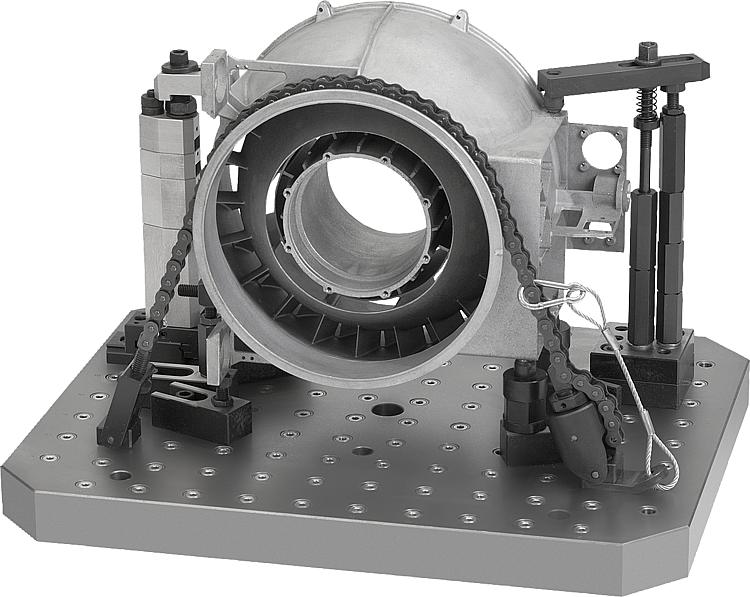

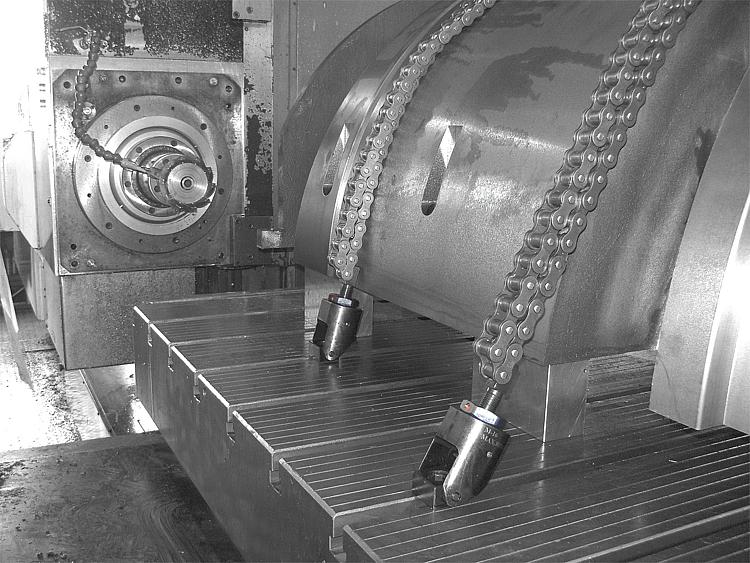

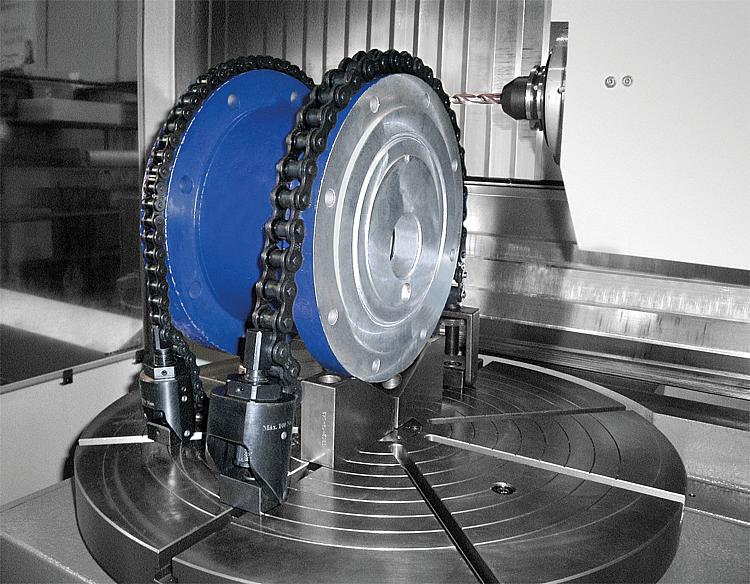

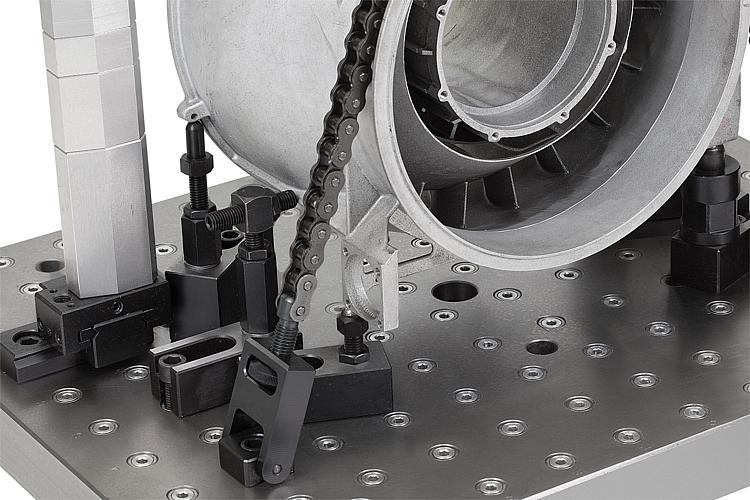

借助链条夹紧器，可以以最简单、最快的方式安全有效地夹紧圆形、异形和大到超大的工件。
适用于圆柱形工件、阀壳、活塞等。
安装塑料元件，可以减少工件上的负荷。应用：可通过滚花旋钮在拉扣上预设链长和夹持力。通过调整螺母在夹具压板上设定扭矩。附件：适用于链条夹紧器套装 04211-03 的钢制滚子链。
适用于链条夹紧器套装 04211-06 的钢制螺丝扣。
适用于链条夹紧器套装 04211-09 的钢制棱镜。
T 型槽 DIN 508 的螺母，zeng'q增强型，07060。
带内六角 DIN EN ISO 4762 的圆柱头螺丝，07160。说明：- 链条的开角不应超过 30° 。

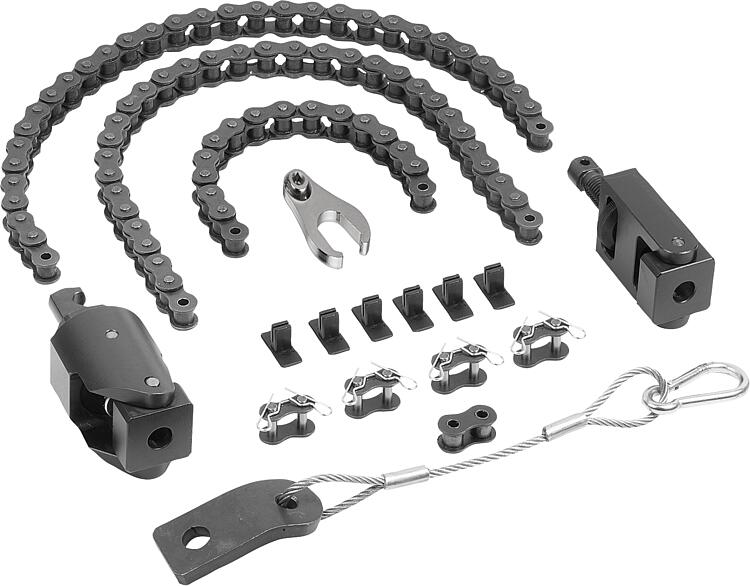

- 最大允许锁紧扭矩。供货范围链条夹紧器组件 04211-15：
- 夹具压板。
- 拉扣。
- 4x 滚子链（2x 492 mm、1x 238 mm、1x 15.9 mm）。
- 4x 带开口销的锁闩节，用于连接。
- 6x 塑料元件，用于啮合。
- 夹紧链的安全装置。
- 环形扳手
链条夹紧器组件 04211-40：
- 夹具压板。
- 拉扣。
- 4x 滚子链（1x 991 mm、1x 483 mm、1x 229 mm、1x 25.4 mm）。
- 4x 带开口销的锁闩节，用于连接。
- 6x 塑料元件，用于啮合。
- 夹紧链的安全装置。
- 环形扳手
链条夹紧器组件 04211-75：
- 夹具压板。
- 拉扣。
- 2x 滚子链（1x 1492 mm、1x 984 mm）。
- 2x 带开口销的锁闩节，用于连接。
- 6x 塑料元件，用于啮合。
- 夹紧链的安全装置。
- 环形扳手
链条夹紧器组件 04211-120：
- 夹具压板。
- 拉扣。
- 2x 滚子链（1x 1485 mm、1x 1028 mm）。
- 2x 带开口销的锁闩节，用于连接。
- 6x 塑料元件，用于啮合。
- 夹紧链的安全装置。
- 环形扳手特点： 下载此处为收集信息的 PDF：
