        不锈钢旋转锁销，可伸缩，塑料或不锈钢旋钮

商品描述/产品说明

产品说明产品描述：旋转锁销用于快捷简单地更换和关闭夹具或翻板。
无工具夹紧缩短了装夹时间。材料：不锈钢制壳体。
钢制套筒。
旋钮，不锈钢或热塑性塑料，采用 PA 塑料（聚酰胺）。规格：亮色壳体。
套筒，镀镍。
黑色压紧旋钮，采用 PA 材料，玻璃纤维增强型。
不锈钢旋钮，亮色。提示：随供了 M2 或 M3 不锈钢固定螺栓。

安装方式 1，用于板厚 9 mm。
安装方式 2，用于板厚 > 9 至 20 mm。
安装方式 3，用于板厚 6 mm。
安装方式 4，用于板厚 > 6 mm 至 < 9 mm。

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。使用说明：确保旋钮处于“OFF”档位。
将旋转锁销推到或放到预装配的夹紧板上。
将旋钮向下按并拧到档位“ON”上。
完全夹紧时会听到一声咔嗒。附件：用于旋转夹紧装置的钢制夹紧板 05592-30。

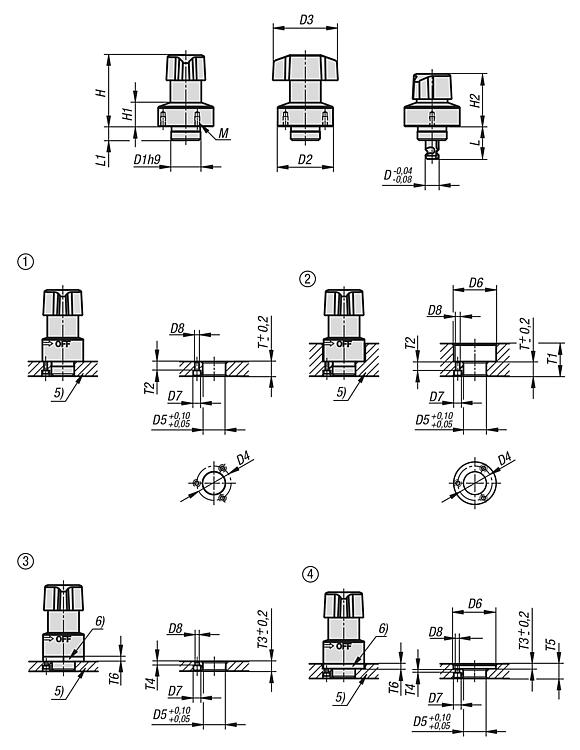

用于旋转夹紧装置的不锈钢间隔片 05592-15。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 安装方式 3
4) 安装方式 4
5) 板
6) 间隔片

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05595-12 不锈钢旋转锁销，可伸缩，塑料或不锈钢旋钮

273 kB

Datasheet 05592-12 不锈钢旋转锁销，可伸缩，塑料或不锈钢旋钮

273 kB

旋转卡锁 05592-12 和夹紧板 05592-30 的技术资料

395 kB

图片（总概述）

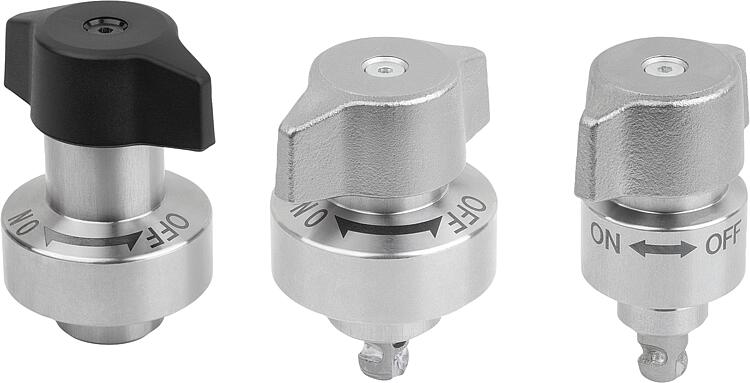

不锈钢旋转锁销，可伸缩，塑料旋钮

更多信息

图纸

商品选择/筛选

	钢制销钉	聚酰胺	20	8,5	43,9	14,7	32,3	8	14 18	25 34	35 40	21 28	14 18	26 35	4,4 6,5	2,4 3,4	9	9-20	5,5	6	2,5	6-9	3				Reset
订货号	类型 2	材料	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	T1	T2	T3	T4	T5	T6	CAD	配件	价格	订购
05592-12-2508	钢制销钉	聚酰胺	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			根据要求
05592-12-3408	钢制销钉	聚酰胺	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			根据要求

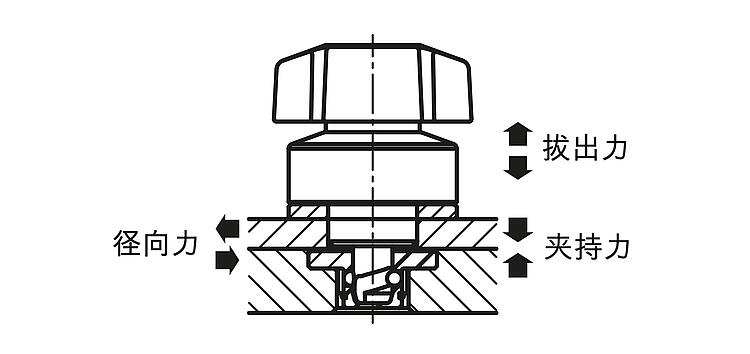

	钢制销钉	聚酰胺	M2x3 M03X6	250	3	1,6	250	≤130 °C				Reset
订货号	类型 2	材料	M	夹紧力 N	径向力 kN	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
05592-12-2508	钢制销钉	聚酰胺	M2x3	250	3	1,6	250	≤130 °C			根据要求
05592-12-3408	钢制销钉	聚酰胺	M03X6	250	3	1,6	250	≤130 °C			根据要求

不锈钢旋转锁销，可伸缩，不锈钢旋钮

更多信息

图纸

商品选择/筛选

	钢制销钉	不锈钢 A2	20	8,5	43,9	14,7	32,3	8	14 18	25 34	35 40	21 28	14 18	26 35	4,4 6,5	2,4 3,4	9	9-20	5,5	6	2,5	6-9	3				Reset
订货号	类型 2	材料	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	T1	T2	T3	T4	T5	T6	CAD	配件	价格	订购
05592-12-25081	钢制销钉	不锈钢 A2	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			根据要求
05592-12-34081	钢制销钉	不锈钢 A2	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			根据要求

	钢制销钉	不锈钢 A2	M2x3 M03X6	400	3	1,6	400	≤180 °C				Reset
订货号	类型 2	材料	M	夹紧力 N	径向力 kN	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
05592-12-25081	钢制销钉	不锈钢 A2	M2x3	400	3	1,6	400	≤180 °C			根据要求
05592-12-34081	钢制销钉	不锈钢 A2	M03X6	400	3	1,6	400	≤180 °C			根据要求
