        气动转角夹具块状体

商品描述/产品说明

查看/筛选所有商品

产品说明材料：铝制基体。
钢制活塞。规格：基体经银色阳极氧化处理。
活塞经镀硬铬处理。提示：气动转角夹具用在夹紧力要求不高或夹紧点必须确保可以自由装入和取出工件的情况。

由于夹紧装置的双重功能，活塞可借助压力向上和向下移动。

转角夹具的总行程由旋转行程和夹紧行程组成。夹紧过程开始时，夹紧臂向下进行 90° 旋转行程运动。在这项运动后，夹紧行程呈线性向下。工件只能通过夹紧行程进行夹紧。

磁性气缸支持电磁末端感应开关。转角气缸的回转动作不能与其他部件干涉。F1 = 气压 6 bar 下提供的最大工作压力。

转角夹具只能用油性空气运行。

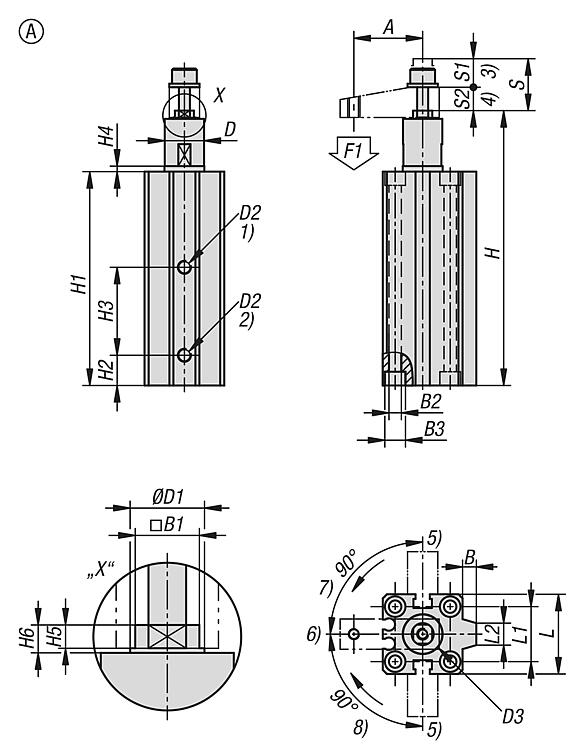

夹紧臂不在供货范围内。根据要求：接近开关附件：05626-05 转角夹具压臂。图纸提示：

1) 夹紧
2) 放松
3) 旋转行程
4) 夹紧行程
5) 放松的
6) 夹紧的
7) 向左旋转
8) 向右旋转

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05626 气动转角夹具块状体

453 kB

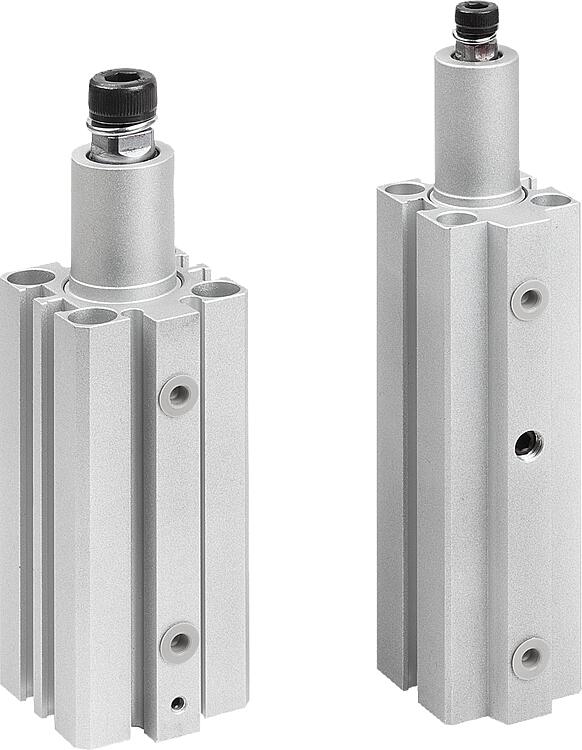

图片（总概述）

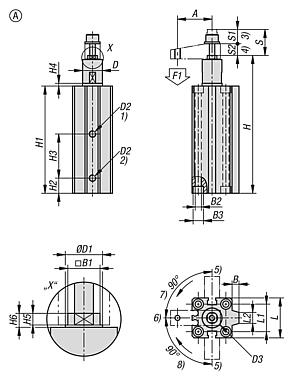

气动转角夹具
块状体，A 型

更多信息

图纸

商品选择/筛选

	12 16	A	右摆左摆	20 25	5	4,9 6,9	4,8 6,8	4,5	7,5	11,5 14,5	11,42 14,42	6 8	M5	M03x0,5 M05x0,8				Reset
订货号	尺寸	类型	类型 2	A	B	B1 max.	B1 min.	B2	B3	D max.	D min.	D1	D2	D3	CAD	配件	价格	订购
05626-11210	12	A	右摆	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5			根据要求
05626-11220	12	A	右摆	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5			根据要求
05626-11610	16	A	右摆	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8			根据要求
05626-11620	16	A	右摆	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8			根据要求
05626-21210	12	A	左摆	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5			根据要求
05626-21220	12	A	左摆	20	5	4,9	4,8	4,5	7,5	11,5	11,42	6	M5	M03x0,5			根据要求
05626-21610	16	A	左摆	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8			根据要求
05626-21620	16	A	左摆	25	5	6,9	6,8	4,5	7,5	14,5	14,42	8	M5	M05x0,8			根据要求

	100 130	77,8 97,8	12 11	51 70 32 42	2	2,5	3	25 29	15,5 20	8	7,5	10 20	17,5 27,5	59 106				Reset
订货号	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	行程 S	F1 N	CAD	配件	价格	订购
05626-11210	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	59			根据要求
05626-11220	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	59			根据要求
05626-11610	100	77,8	12	51	2	2,5	3	29	20	8	7,5	10	17,5	106			根据要求
05626-11620	130	97,8	12	70	2	2,5	3	29	20	8	7,5	20	27,5	106			根据要求
05626-21210	100	77,8	12	51	2	2,5	3	25	15,5	8	7,5	10	17,5	59			根据要求
05626-21220	130	97,8	12	70	2	2,5	3	25	15,5	8	7,5	20	27,5	59			根据要求
05626-21610	100	77,8	11	32	2	2,5	3	29	20	8	7,5	10	17,5	106			根据要求
05626-21620	130	97,8	11	42	2	2,5	3	29	20	8	7,5	20	27,5	106			根据要求

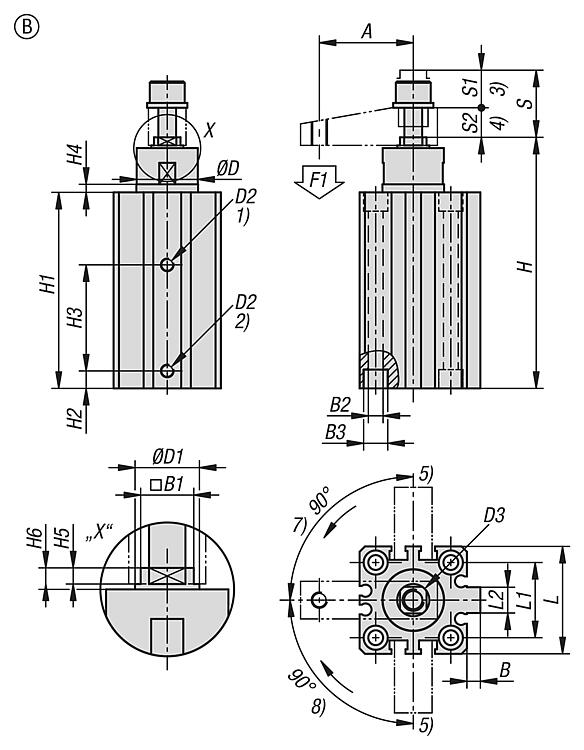

气动转角夹具
块状体，B 型

更多信息

图纸

商品选择/筛选

	20 25 32 40 50	B	右摆左摆	35 45 65	4 5 4,5 7	9,9 13,9 16,9	9,8 13,8 16,8	5,5 6,6	8,3 9 11	18,4 23 30 37	18,32 22,92 29,92 36,92	12 16 20	M5 G1/8 G1/4	M08x1,25 M10x1,5 M12x1,75				Reset
订货号	尺寸	类型	类型 2	A	B	B1 max.	B1 min.	B2	B3	D max.	D min.	D1	D2	D3	CAD	配件	价格	订购
05626-12010	20	B	右摆	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25			根据要求
05626-12020	20	B	右摆	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25			根据要求
05626-12510	25	B	右摆	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25			根据要求
05626-12520	25	B	右摆	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25			根据要求
05626-13210	32	B	右摆	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-13220	32	B	右摆	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-14010	40	B	右摆	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-14020	40	B	右摆	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-15020	50	B	右摆	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75			根据要求
05626-15050	50	B	右摆	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75			根据要求
05626-22010	20	B	左摆	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25			根据要求
05626-22020	20	B	左摆	35	4	9,9	9,8	5,5	8,3	18,4	18,32	12	M5	M08x1,25			根据要求
05626-22510	25	B	左摆	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25			根据要求
05626-22520	25	B	左摆	35	5	9,9	9,8	5,5	9	23	22,92	12	M5	M08x1,25			根据要求
05626-23210	32	B	左摆	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-23220	32	B	左摆	45	4,5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-24010	40	B	左摆	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-24020	40	B	左摆	45	5	13,9	13,8	5,5	9	30	29,92	16	G1/8	M10x1,5			根据要求
05626-25020	50	B	左摆	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75			根据要求
05626-25050	50	B	左摆	65	7	16,9	16,8	6,6	11	37	36,92	20	G1/4	M12x1,75			根据要求

	93,5 113,5 133,5 114,5 134,5 152 212	73 83 80 90 101,5 131,5	18 20 25	39,5 49,5 27 37 25 35 67	3 3,5	3 5,5	4 6,5 7,5	36 40 45 52 64	25,5 28 34 40 50	8 9,6 16,5 18 20	9,5 15 19	10 20 50	19,5 29,5 25 35 39 69	141 264 422 739 1155				Reset
订货号	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S1	S2	行程 S	F1 N	CAD	配件	价格	订购
05626-12010	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	141			根据要求
05626-12020	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	141			根据要求
05626-12510	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	264			根据要求
05626-12520	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	264			根据要求
05626-13210	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	422			根据要求
05626-13220	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	422			根据要求
05626-14010	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	739			根据要求
05626-14020	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	739			根据要求
05626-15020	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1155			根据要求
05626-15050	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1155			根据要求
05626-22010	93,5	73	18	39,5	3	3	4	36	25,5	8	9,5	10	19,5	141			根据要求
05626-22020	113,5	83	18	49,5	3	3	4	36	25,5	8	9,5	20	29,5	141			根据要求
05626-22510	93,5	73	18	27	3	3	4	40	28	9,6	9,5	10	19,5	264			根据要求
05626-22520	113,5	83	18	37	3	3	4	40	28	9,6	9,5	20	29,5	264			根据要求
05626-23210	113,5	80	20	25	3	5,5	6,5	45	34	16,5	15	10	25	422			根据要求
05626-23220	133,5	90	20	35	3	5,5	6,5	45	34	16,5	15	20	35	422			根据要求
05626-24010	114,5	80	20	25	3	5,5	6,5	52	40	18	15	10	25	739			根据要求
05626-24020	134,5	90	20	35	3	5,5	6,5	52	40	18	15	20	35	739			根据要求
05626-25020	152	101,5	25	37	3,5	5,5	7,5	64	50	20	19	20	39	1155			根据要求
05626-25050	212	131,5	25	67	3,5	5,5	7,5	64	50	20	19	50	69	1155			根据要求
