        带外螺纹和垫板的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

商品描述/产品说明

查看/筛选所有商品

产品说明材料：玻璃纤维增强型塑料材质的把手，配有压铸锌材质的齿环。
强度等级为 5.8 的钢制部件。
黄铜、钢制或 POM 材质的顶销。
钢制顶珠。规格：钢制部件经黑色氧化。提示：使用各种不同的止动顶销，避免受压点的产生，平衡在对侧工件的不平整性，提高在需要夹紧工件上的附着力。根据要求：其他外螺纹、螺栓长度、锁紧手柄颜色和顶销型号以及特殊类型。

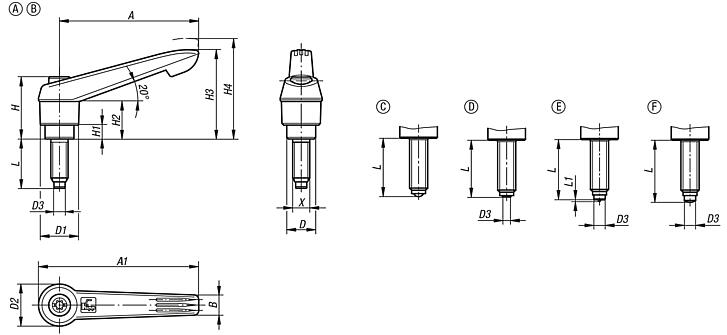

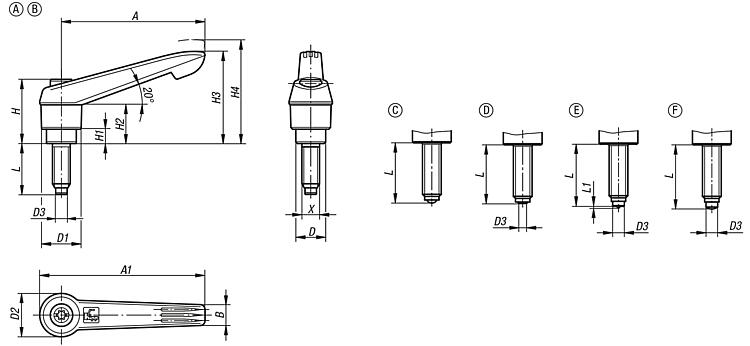

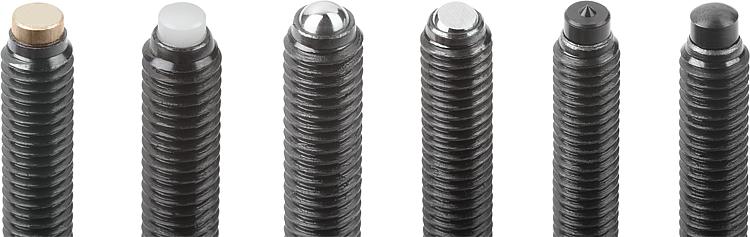

尺寸“H1”可按照需要提供其他长度，但需另行支付费用。图纸提示：

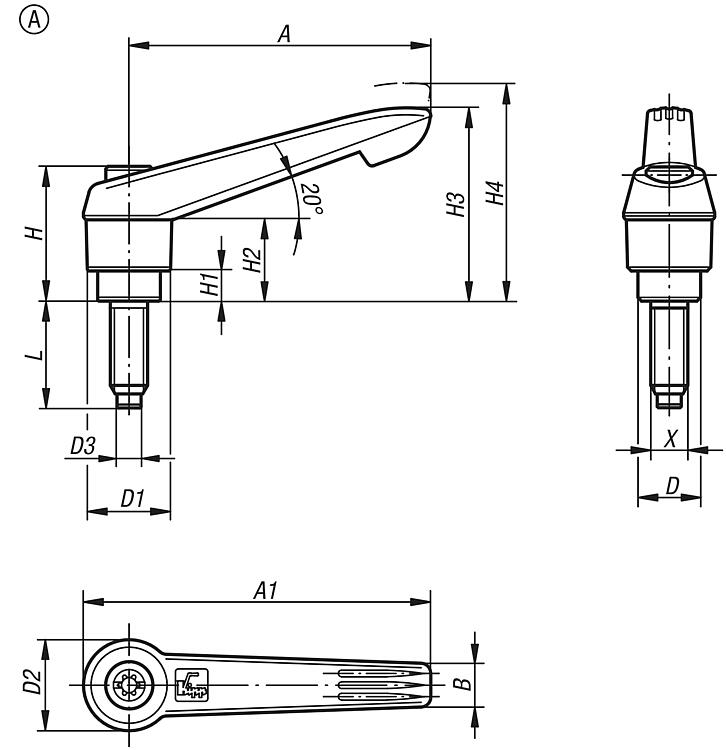

型号 A: 止动顶销黄铜
型号 B: 止动顶销 POM
型号 C: 带球体
型号 D: 带球体削平
型号 E: 带尖端
型号 F: 半圆头

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06612 带外螺纹和垫板的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

309 kB

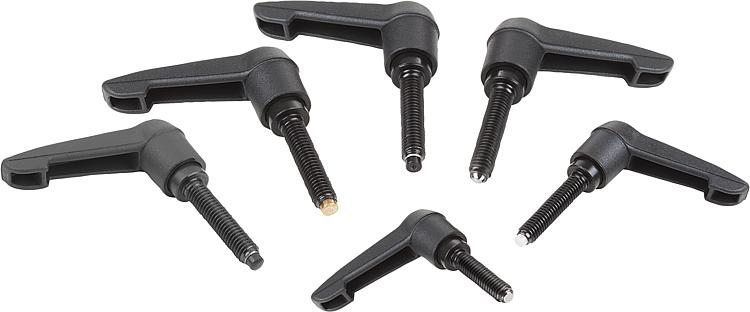

图片（总概述）

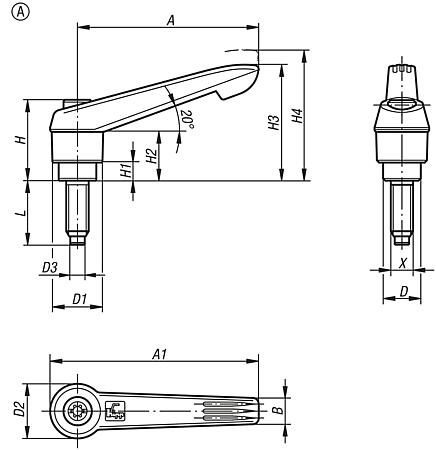

带外螺纹和黄铜柱塞的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	A	黄铜销	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	3 4 5,5 7	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	20 30 40 50 60				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	齿数	L	CAD	配件	价格	订购
06612-11051X20	A	黄铜销	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20			根据要求
06612-11051X30	A	黄铜销	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30			根据要求
06612-11051X40	A	黄铜销	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40			根据要求
06612-11051X50	A	黄铜销	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50			根据要求
06612-11061X20	A	黄铜销	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20			根据要求
06612-11061X30	A	黄铜销	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30			根据要求
06612-11061X40	A	黄铜销	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40			根据要求
06612-11061X50	A	黄铜销	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50			根据要求
06612-12061X20	A	黄铜销	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20			根据要求
06612-12061X30	A	黄铜销	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30			根据要求
06612-12061X40	A	黄铜销	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40			根据要求
06612-12061X50	A	黄铜销	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50			根据要求
06612-12061X60	A	黄铜销	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60			根据要求
06612-12081X20	A	黄铜销	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20			根据要求
06612-12081X30	A	黄铜销	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30			根据要求
06612-12081X40	A	黄铜销	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40			根据要求
06612-12081X50	A	黄铜销	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50			根据要求
06612-12081X60	A	黄铜销	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60			根据要求
06612-12101X20	A	黄铜销	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20			根据要求
06612-12101X30	A	黄铜销	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30			根据要求
06612-12101X40	A	黄铜销	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40			根据要求
06612-12101X50	A	黄铜销	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50			根据要求
06612-12101X60	A	黄铜销	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60			根据要求

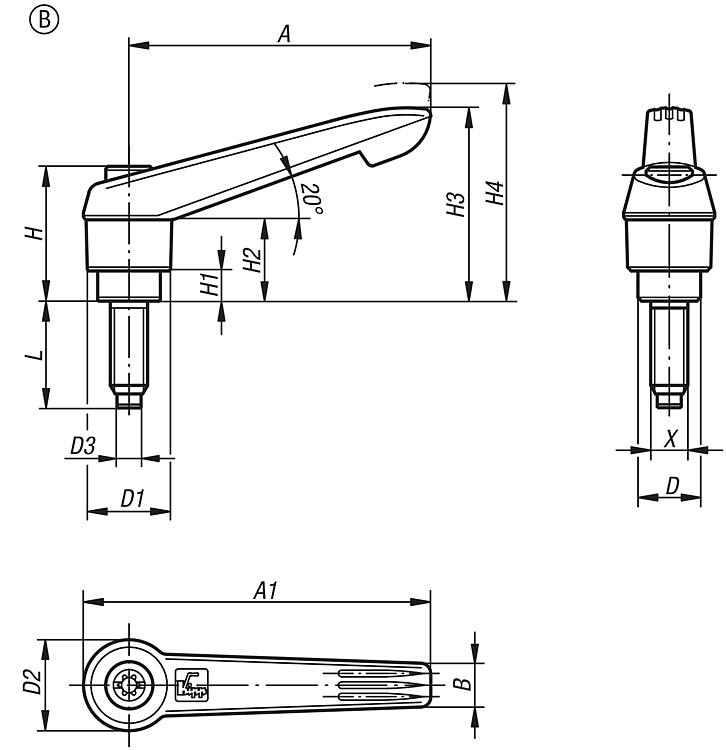

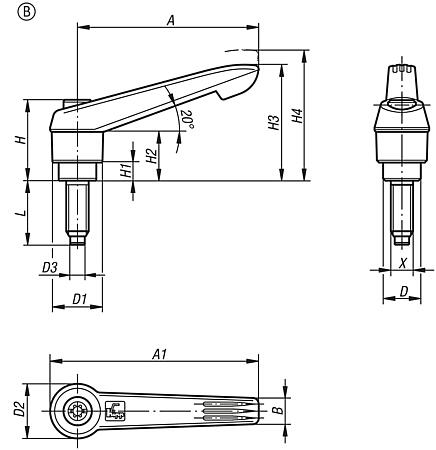

带外螺纹和 POM 柱塞的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	B	POM 销钉	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	3 3,5 5 6,5	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	20,5 30,5 40,5 50,5 19,8 29,8 39,8 49,8 59,8 19,6 29,6 39,6 49,6 59,6 19,9 29,9 39,9 49,9 59,9				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	齿数	L	CAD	配件	价格	订购
06612-21051X20	B	POM 销钉	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20,5			根据要求
06612-21051X30	B	POM 销钉	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30,5			根据要求
06612-21051X40	B	POM 销钉	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40,5			根据要求
06612-21051X50	B	POM 销钉	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50,5			根据要求
06612-21061X20	B	POM 销钉	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	19,8			根据要求
06612-21061X30	B	POM 销钉	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	29,8			根据要求
06612-21061X40	B	POM 销钉	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	39,8			根据要求
06612-21061X50	B	POM 销钉	1	M6	10	13	14,5	3,5	24,5	4	15	30	33,5	40	47	7,5	16	49,8			根据要求
06612-22061X20	B	POM 销钉	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,8			根据要求
06612-22061X30	B	POM 销钉	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,8			根据要求
06612-22061X40	B	POM 销钉	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,8			根据要求
06612-22061X50	B	POM 销钉	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,8			根据要求
06612-22061X60	B	POM 销钉	2	M6	13,5	18	19,5	3,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,8			根据要求
06612-22081X20	B	POM 销钉	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,6			根据要求
06612-22081X30	B	POM 销钉	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,6			根据要求
06612-22081X40	B	POM 销钉	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,6			根据要求
06612-22081X50	B	POM 销钉	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,6			根据要求
06612-22081X60	B	POM 销钉	2	M8	13,5	18	19,5	5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,6			根据要求
06612-22101X20	B	POM 销钉	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,9			根据要求
06612-22101X30	B	POM 销钉	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,9			根据要求
06612-22101X40	B	POM 销钉	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,9			根据要求
06612-22101X50	B	POM 销钉	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,9			根据要求
06612-22101X60	B	POM 销钉	2	M10	13,5	18	19,5	6,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,9			根据要求

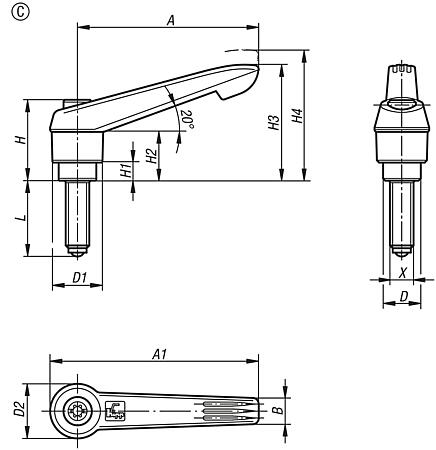

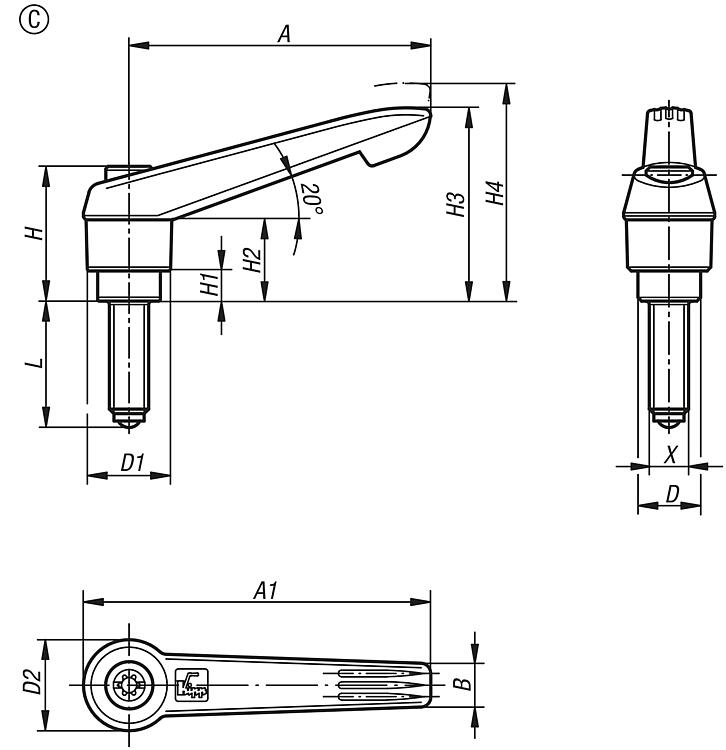

带外螺纹和滚珠的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	C	钢制顶珠	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	3 4 5,5 7	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	19,5 29,5 39,5 49,5 19,3 29,3 39,3 49,3 59,3 19,2 29,2 39,2 49,2 59,2 19,7 29,7 39,7 49,7 59,7				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	球-Ø	H	H1	H2	H3	H4	A	A1	B	齿数	L	CAD	配件	价格	订购
06612-31051X20	C	钢制顶珠	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	19,5			根据要求
06612-31051X30	C	钢制顶珠	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	29,5			根据要求
06612-31051X40	C	钢制顶珠	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	39,5			根据要求
06612-31051X50	C	钢制顶珠	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	49,5			根据要求
06612-31061X20	C	钢制顶珠	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	19,3			根据要求
06612-31061X30	C	钢制顶珠	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	29,3			根据要求
06612-31061X40	C	钢制顶珠	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	39,3			根据要求
06612-31061X50	C	钢制顶珠	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	49,3			根据要求
06612-32061X20	C	钢制顶珠	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,3			根据要求
06612-32061X30	C	钢制顶珠	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,3			根据要求
06612-32061X40	C	钢制顶珠	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,3			根据要求
06612-32061X50	C	钢制顶珠	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,3			根据要求
06612-32061X60	C	钢制顶珠	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,3			根据要求
06612-32081X20	C	钢制顶珠	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,2			根据要求
06612-32081X30	C	钢制顶珠	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,2			根据要求
06612-32081X40	C	钢制顶珠	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,2			根据要求
06612-32081X50	C	钢制顶珠	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,2			根据要求
06612-32081X60	C	钢制顶珠	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,2			根据要求
06612-32101X20	C	钢制顶珠	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	19,7			根据要求
06612-32101X30	C	钢制顶珠	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	29,7			根据要求
06612-32101X40	C	钢制顶珠	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	39,7			根据要求
06612-32101X50	C	钢制顶珠	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	49,7			根据要求
06612-32101X60	C	钢制顶珠	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	59,7			根据要求

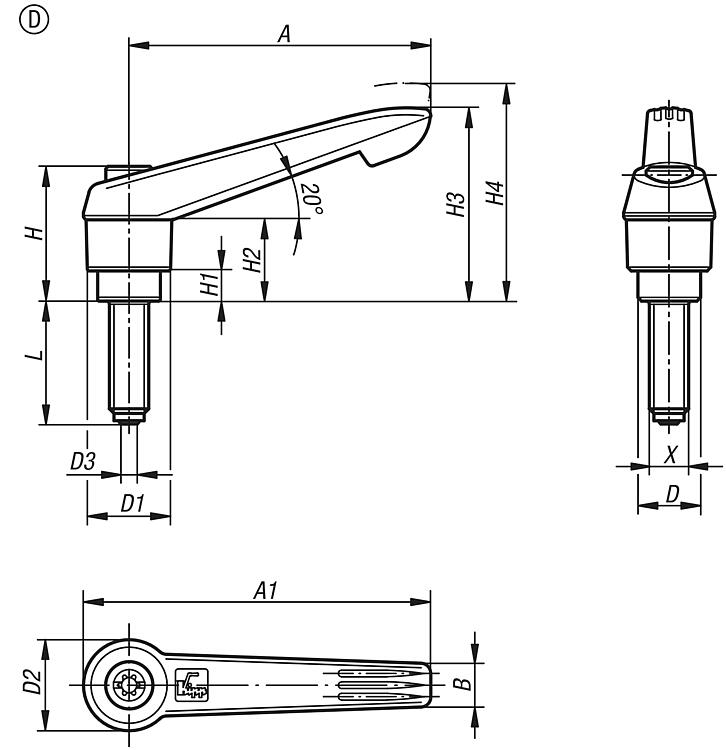

带外螺纹和扁平滚珠的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	D	钢制顶珠	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	2 3 4,1 5,6	3 4 5,5 7	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	19,1 29,1 39,1 49,1 18,6 28,6 38,6 48,6 58,6 18,3 28,3 38,3 48,3 58,3				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	D3	球-Ø	H	H1	H2	H3	H4	A	A1	B	齿数	L	CAD	配件	价格	订购
06612-41051X20	D	钢制顶珠	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	19,1			根据要求
06612-41051X30	D	钢制顶珠	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	29,1			根据要求
06612-41051X40	D	钢制顶珠	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	39,1			根据要求
06612-41051X50	D	钢制顶珠	1	M5	10	13	14,5	2	3	24,5	4	15	30	33,5	40	47	7,5	16	49,1			根据要求
06612-41061X20	D	钢制顶珠	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	18,6			根据要求
06612-41061X30	D	钢制顶珠	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	28,6			根据要求
06612-41061X40	D	钢制顶珠	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	38,6			根据要求
06612-41061X50	D	钢制顶珠	1	M6	10	13	14,5	3	4	24,5	4	15	30	33,5	40	47	7,5	16	48,6			根据要求
06612-42061X20	D	钢制顶珠	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,6			根据要求
06612-42061X30	D	钢制顶珠	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,6			根据要求
06612-42061X40	D	钢制顶珠	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,6			根据要求
06612-42061X50	D	钢制顶珠	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,6			根据要求
06612-42061X60	D	钢制顶珠	2	M6	13,5	18	19,5	3	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,6			根据要求
06612-42081X20	D	钢制顶珠	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,3			根据要求
06612-42081X30	D	钢制顶珠	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,3			根据要求
06612-42081X40	D	钢制顶珠	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,3			根据要求
06612-42081X50	D	钢制顶珠	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,3			根据要求
06612-42081X60	D	钢制顶珠	2	M8	13,5	18	19,5	4,1	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,3			根据要求
06612-42101X20	D	钢制顶珠	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	18,3			根据要求
06612-42101X30	D	钢制顶珠	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	28,3			根据要求
06612-42101X40	D	钢制顶珠	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	38,3			根据要求
06612-42101X50	D	钢制顶珠	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	48,3			根据要求
06612-42101X60	D	钢制顶珠	2	M10	13,5	18	19,5	5,6	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	58,3			根据要求

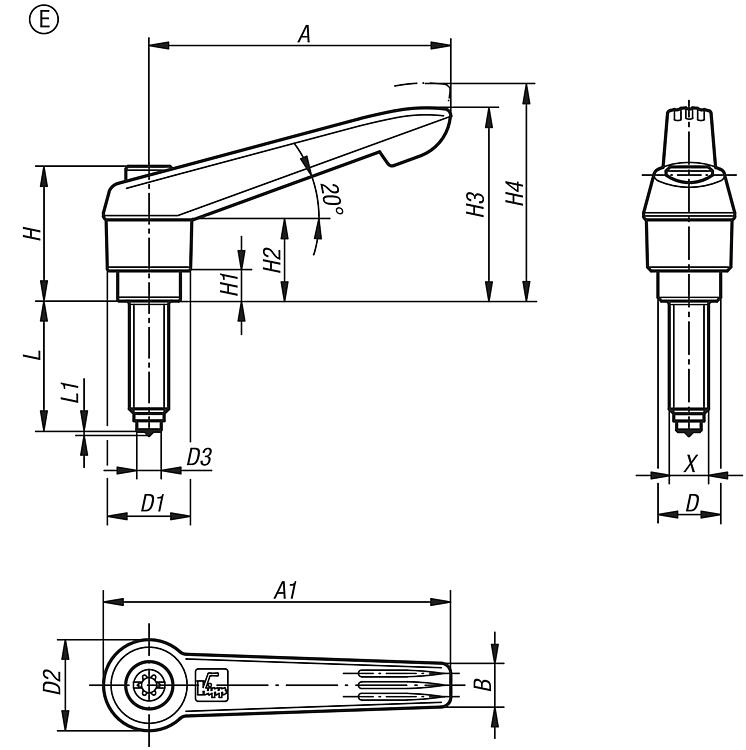

带外螺纹和尖端的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	E	钢制顶尖	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	3 4 5,5 7	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	20 30 40 50 60	0,5 0,8 1 1,5				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	齿数	L	L1	CAD	配件	价格	订购
06612-51051X20	E	钢制顶尖	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20	0,5			根据要求
06612-51051X30	E	钢制顶尖	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30	0,5			根据要求
06612-51051X40	E	钢制顶尖	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40	0,5			根据要求
06612-51051X50	E	钢制顶尖	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50	0,5			根据要求
06612-51061X20	E	钢制顶尖	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20	0,8			根据要求
06612-51061X30	E	钢制顶尖	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30	0,8			根据要求
06612-51061X40	E	钢制顶尖	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40	0,8			根据要求
06612-51061X50	E	钢制顶尖	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50	0,8			根据要求
06612-52061X20	E	钢制顶尖	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	0,8			根据要求
06612-52061X30	E	钢制顶尖	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	0,8			根据要求
06612-52061X40	E	钢制顶尖	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	0,8			根据要求
06612-52061X50	E	钢制顶尖	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	0,8			根据要求
06612-52061X60	E	钢制顶尖	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	0,8			根据要求
06612-52081X20	E	钢制顶尖	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1			根据要求
06612-52081X30	E	钢制顶尖	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1			根据要求
06612-52081X40	E	钢制顶尖	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1			根据要求
06612-52081X50	E	钢制顶尖	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1			根据要求
06612-52081X60	E	钢制顶尖	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1			根据要求
06612-52101X20	E	钢制顶尖	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1,5			根据要求
06612-52101X30	E	钢制顶尖	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1,5			根据要求
06612-52101X40	E	钢制顶尖	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1,5			根据要求
06612-52101X50	E	钢制顶尖	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1,5			根据要求
06612-52101X60	E	钢制顶尖	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1,5			根据要求

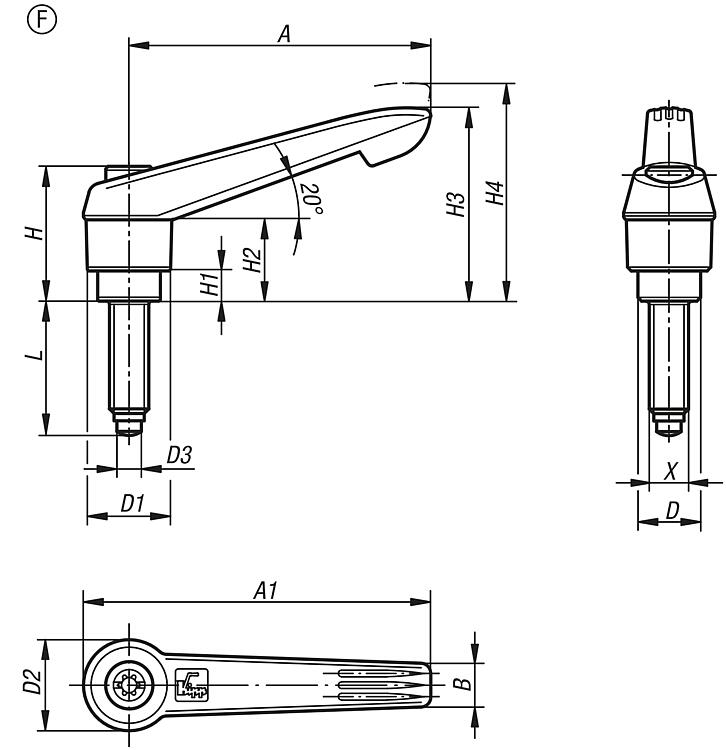

带外螺纹和倒圆螺纹头的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理

更多信息

图纸

商品选择/筛选

	F	钢制半圆头	1 2	M5 M6 M8 M10	10 13,5	13 18	14,5 19,5	3 4 5,5 7	24,5 28,5	4 6,5	15 17,5	30 41,5	33,5 45,5	40 65	47 75	7,5 9,5	16 20	20,5 30,5 40,5 50,5 20,8 30,8 40,8 50,8 60,8 20,9 30,9 40,9 50,9 60,9				Reset
订货号	类型	材料	尺寸	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	齿数	L	CAD	配件	价格	订购
06612-61051X20	F	钢制半圆头	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20,5			根据要求
06612-61051X30	F	钢制半圆头	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30,5			根据要求
06612-61051X40	F	钢制半圆头	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40,5			根据要求
06612-61051X50	F	钢制半圆头	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50,5			根据要求
06612-61061X20	F	钢制半圆头	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20,8			根据要求
06612-61061X30	F	钢制半圆头	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30,8			根据要求
06612-61061X40	F	钢制半圆头	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40,8			根据要求
06612-61061X50	F	钢制半圆头	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50,8			根据要求
06612-62061X20	F	钢制半圆头	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,8			根据要求
06612-62061X30	F	钢制半圆头	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,8			根据要求
06612-62061X40	F	钢制半圆头	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,8			根据要求
06612-62061X50	F	钢制半圆头	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,8			根据要求
06612-62061X60	F	钢制半圆头	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,8			根据要求
06612-62081X20	F	钢制半圆头	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,8			根据要求
06612-62081X30	F	钢制半圆头	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,8			根据要求
06612-62081X40	F	钢制半圆头	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,8			根据要求
06612-62081X50	F	钢制半圆头	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,8			根据要求
06612-62081X60	F	钢制半圆头	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,8			根据要求
06612-62101X20	F	钢制半圆头	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20,9			根据要求
06612-62101X30	F	钢制半圆头	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30,9			根据要求
06612-62101X40	F	钢制半圆头	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40,9			根据要求
06612-62101X50	F	钢制半圆头	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50,9			根据要求
06612-62101X60	F	钢制半圆头	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60,9			根据要求
