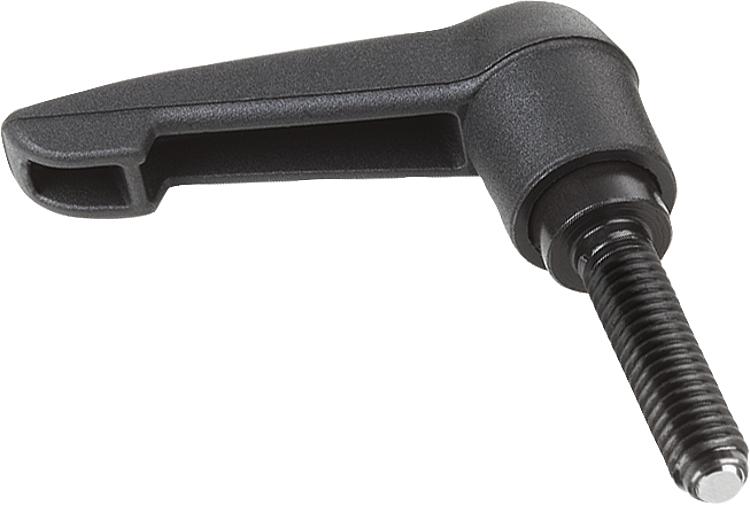

06612_D带外螺纹和扁平滚珠的塑料锁紧手柄，钢制螺纹嵌入件经氧化处理 |
返回 |
|
|
产品说明材料：玻璃纤维增强型塑料材质的把手，配有压铸锌材质的齿环。
强度等级为 5.8 的钢制部件。

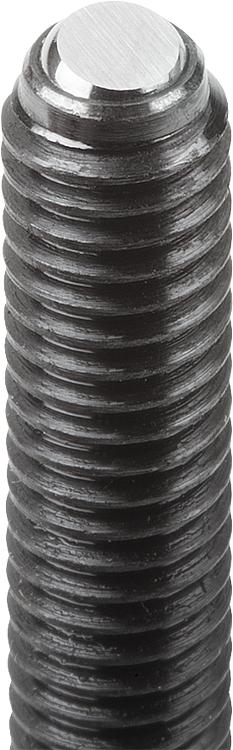

钢制顶珠。规格：钢制部件经黑色氧化。提示：使用各种不同的止动顶销，避免受压点的产生，平衡在对侧工件的不平整性，提高在需要夹紧工件上的附着力。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型 | 材料 | 尺寸 | X | D
| D1 | D2 | D3 | 球-Ø | H | H1 | H2 | H3 | H4 | A | A1 | B | 齿数
| L | CAD | 配件 | 价格 | 订购 |
|---|
| 06612-41051X20 | D | 钢制顶珠 | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 19,1 |  | | 根据要求 | | | 06612-41051X30 | D | 钢制顶珠 | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 29,1 | | | 根据要求 | | | 06612-41051X40 | D | 钢制顶珠 | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 39,1 | | | 根据要求 | | | 06612-41051X50 | D | 钢制顶珠 | 1 | M5 | 10 | 13 | 14,5 | 2 | 3 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 49,1 | | | 根据要求 | | | 06612-41061X20 | D | 钢制顶珠 | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 18,6 | | | 根据要求 | | | 06612-41061X30 | D | 钢制顶珠 | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 28,6 | | | 根据要求 | | | 06612-41061X40 | D | 钢制顶珠 | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 38,6 | | | 根据要求 | | | 06612-41061X50 | D | 钢制顶珠 | 1 | M6 | 10 | 13 | 14,5 | 3 | 4 | 24,5 | 4 | 15 | 30 | 33,5 | 40 | 47 | 7,5 | 16 | 48,6 | | | 根据要求 | | | 06612-42061X20 | D | 钢制顶珠 | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,6 | | | 根据要求 | | | 06612-42061X30 | D | 钢制顶珠 | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,6 | | | 根据要求 | | | 06612-42061X40 | D | 钢制顶珠 | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,6 | | | 根据要求 | | | 06612-42061X50 | D | 钢制顶珠 | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,6 | | | 根据要求 | | | 06612-42061X60 | D | 钢制顶珠 | 2 | M6 | 13,5 | 18 | 19,5 | 3 | 4 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,6 | | | 根据要求 | | | 06612-42081X20 | D | 钢制顶珠 | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,3 | | | 根据要求 | | | 06612-42081X30 | D | 钢制顶珠 | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,3 | | | 根据要求 | | | 06612-42081X40 | D | 钢制顶珠 | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,3 | | | 根据要求 | | | 06612-42081X50 | D | 钢制顶珠 | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,3 | | | 根据要求 | | | 06612-42081X60 | D | 钢制顶珠 | 2 | M8 | 13,5 | 18 | 19,5 | 4,1 | 5,5 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,3 | | | 根据要求 | | | 06612-42101X20 | D | 钢制顶珠 | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 18,3 | | | 根据要求 | | | 06612-42101X30 | D | 钢制顶珠 | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 28,3 | | | 根据要求 | | | 06612-42101X40 | D | 钢制顶珠 | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 38,3 | | | 根据要求 | | | 06612-42101X50 | D | 钢制顶珠 | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 48,3 | | | 根据要求 | | | 06612-42101X60 | D | 钢制顶珠 | 2 | M10 | 13,5 | 18 | 19,5 | 5,6 | 7 | 28,5 | 6,5 | 17,5 | 41,5 | 45,5 | 65 | 75 | 9,5 | 20 | 58,3 | | | 根据要求 | |
|
|
