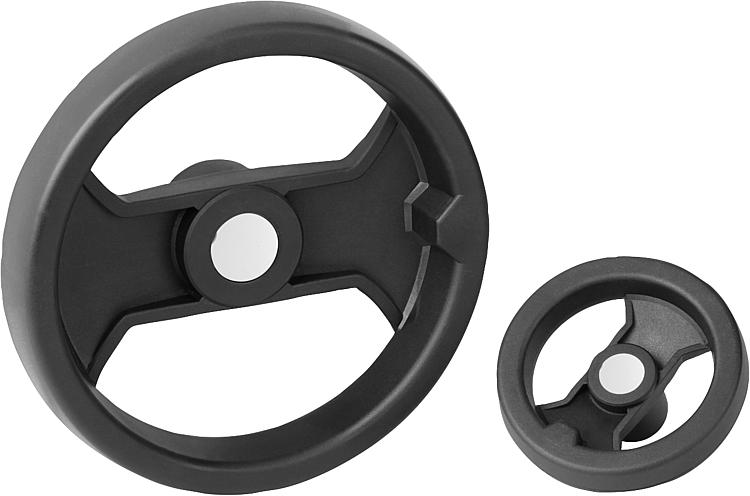

产品说明材料：手轮，增强型和稳定性聚酰胺。
聚酰胺材质的中心堵头。
钢制直通型衬套。规格：手轮，耐润滑油和润滑脂，黑色 (RAL 9011)，锻光。
灰色中心堵头 (RAL 7035)。
直通型衬套，经黑色氧化处理。根据要求：其他顶盖颜色，
特殊类型。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- 8H7
- 10H7
- 12H7
- 14H7
- 16H7
- 20H7
- 24H7
| | | | | | | -
- -
- 9
- 11,4
- 13,8
- 16,3
- 18,3
- 22,8
- 27,3
| | | | Reset |
|---|

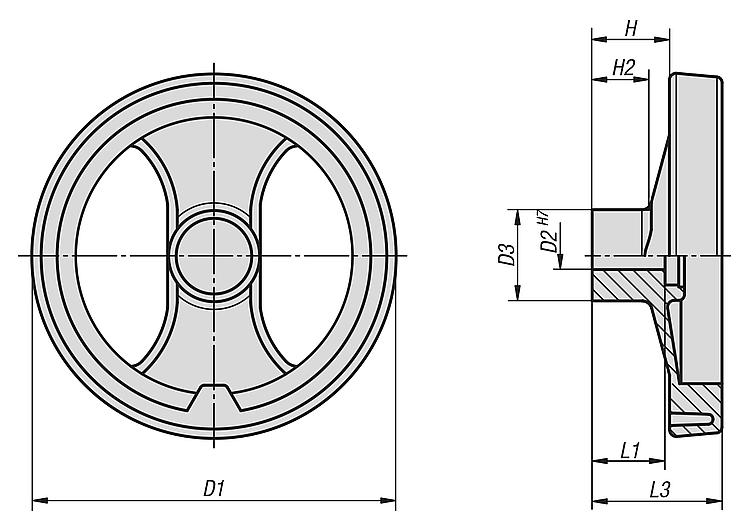

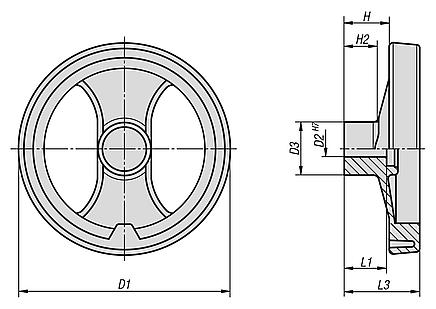

| 订货号 | 类型 1 | D1 | D2 | D3 | H | H2 | L1 | L3 | B3
| T
| CAD | 配件 | 价格 | 订购 |
|---|
| 06255-0080X08 | 定位孔 | 80 | 8H7 | 24,5 | 20 | 16 | 20 | 34 | - | - |  | | 根据要求 | | | 06255-0080X10 | 定位孔 | 80 | 10H7 | 24,5 | 20 | 16 | 20 | 34 | - | - | | | 根据要求 | | | 06255-0100X10 | 定位孔 | 99 | 10H7 | 28 | 25,5 | 20 | 24 | 42 | - | - | | | 根据要求 | | | 06255-0100X12 | 定位孔 | 99 | 12H7 | 28 | 25,5 | 20 | 24 | 42 | - | - | | | 根据要求 | | | 06255-0130X12 | 定位孔 | 129 | 12H7 | 32 | 30 | 21 | 24 | 50 | - | - | | | 根据要求 | | | 06255-0130X14 | 定位孔 | 129 | 14H7 | 32 | 30 | 21 | 24 | 50 | - | - | | | 根据要求 | | | 06255-0160X14 | 定位孔 | 159 | 14H7 | 40 | 33 | 22 | 32 | 57 | - | - | | | 根据要求 | | | 06255-0160X16 | 定位孔 | 159 | 16H7 | 40 | 33 | 22 | 32 | 57 | - | - | | | 根据要求 | | | 06255-0200X16 | 定位孔 | 198 | 16H7 | 51 | 31 | 17,5 | 32 | 60 | - | - | | | 根据要求 | | | 06255-0200X20 | 定位孔 | 198 | 20H7 | 51 | 31 | 17,5 | 32 | 60 | - | - | | | 根据要求 | | | 06255-0250X20 | 定位孔 | 252 | 20H7 | 55,5 | 39,5 | 24 | 36 | 71 | - | - | | | 根据要求 | | | 06255-0250X24 | 定位孔 | 252 | 24H7 | 55,5 | 39,5 | 24 | 36 | 71 | - | - | | | 根据要求 | | | 06255-0345X20 | 定位孔 | 346 | 20H7 | 67,5 | 42 | 24 | 32 | 79 | - | - | | | 根据要求 | | | 06255-1080X08 | 带开槽的定位孔 | 80 | 8H7 | 24,5 | 20 | 16 | 20 | 34 | 2 | 9 | | | 根据要求 | | | 06255-1080X10 | 带开槽的定位孔 | 80 | 10H7 | 24,5 | 20 | 16 | 20 | 34 | 3 | 11,4 | | | 根据要求 | | | 06255-1100X10 | 带开槽的定位孔 | 99 | 10H7 | 28 | 25,5 | 20 | 24 | 42 | 3 | 11,4 | | | 根据要求 | | | 06255-1100X12 | 带开槽的定位孔 | 99 | 12H7 | 28 | 25,5 | 20 | 24 | 42 | 4 | 13,8 | | | 根据要求 | | | 06255-1130X12 | 带开槽的定位孔 | 129 | 12H7 | 32 | 30 | 21 | 24 | 50 | 4 | 13,8 | | | 根据要求 | | | 06255-1130X14 | 带开槽的定位孔 | 129 | 14H7 | 32 | 30 | 21 | 24 | 50 | 5 | 16,3 | | | 根据要求 | | | 06255-1160X14 | 带开槽的定位孔 | 159 | 14H7 | 40 | 33 | 22 | 32 | 57 | 5 | 16,3 | | | 根据要求 | | | 06255-1160X16 | 带开槽的定位孔 | 159 | 16H7 | 40 | 33 | 22 | 32 | 57 | 5 | 18,3 | | | 根据要求 | | | 06255-1200X16 | 带开槽的定位孔 | 198 | 16H7 | 51 | 31 | 17,5 | 32 | 60 | 5 | 18,3 | | | 根据要求 | | | 06255-1200X20 | 带开槽的定位孔 | 198 | 20H7 | 51 | 31 | 17,5 | 32 | 60 | 6 | 22,8 | | | 根据要求 | | | 06255-1250X20 | 带开槽的定位孔 | 252 | 20H7 | 55,5 | 39,5 | 24 | 36 | 71 | 6 | 22,8 | | | 根据要求 | | | 06255-1250X24 | 带开槽的定位孔 | 252 | 24H7 | 55,5 | 39,5 | 24 | 36 | 71 | 8 | 27,3 | | | 根据要求 | | | 06255-1345X20 | 带开槽的定位孔 | 346 | 20H7 | 67,5 | 42 | 24 | 32 | 79 | 6 | 22,8 | | | 根据要求 | |
|
|
