        手轮，带折叠手柄

商品描述/产品说明

产品说明材料：

热塑性塑料手轮主体和把手。
轮毂和钢制把手轴强度等级 5.8 或不锈钢 1.4404。

规格：黑灰色热塑性塑料。
钢制部件经过黑色氧化处理。
亮色不锈钢。提示：随供的套筒盖板并未安装。
手轮可通过十字销钉或者用一个圆柱头螺栓 DIN 6912 和一个垫圈 DIN 7349 轴向通过键槽连接固定在轴上面。
如果是带横孔的规格，则要通过旋入的埋头螺栓 ISO 4026 (DIN 913) 进行固定。
安装示例请参见 06262。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06264 手轮，带折叠手柄

410 kB

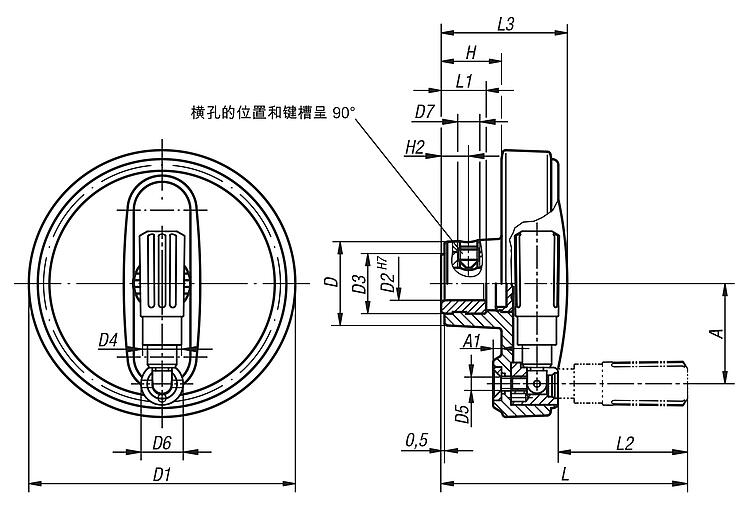

图纸

商品概述（精简）

商品选择/筛选

订货号	规格	类型 2	材料	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	价格
06264-108008	定位孔	-	钢制	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-108010	定位孔	-	钢制	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-108012	定位孔	-	钢制	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-210010	定位孔	-	钢制	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	根据要求
06264-210012	定位孔	-	钢制	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	根据要求
06264-312512	定位孔	-	钢制	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-312514	定位孔	-	钢制	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-312516	定位孔	-	钢制	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-416014	定位孔	-	钢制	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	根据要求
06264-416016	定位孔	-	钢制	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	根据要求
06264-10800802	带开槽的定位孔	-	钢制	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	2	9	根据要求
06264-10801003	带开槽的定位孔	-	钢制	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	3	11,4	根据要求
06264-10801204	带开槽的定位孔	-	钢制	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	4	13,8	根据要求
06264-21001003	带开槽的定位孔	-	钢制	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	3	11,4	根据要求
06264-21001204	带开槽的定位孔	-	钢制	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	4	13,8	根据要求
06264-31251204	带开槽的定位孔	-	钢制	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	4	13,8	根据要求
06264-31251405	带开槽的定位孔	-	钢制	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	16,3	根据要求
06264-31251605	带开槽的定位孔	-	钢制	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	18,3	根据要求
06264-41601405	带开槽的定位孔	-	钢制	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	16,3	根据要求
06264-41601605	带开槽的定位孔	-	钢制	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	18,3	根据要求
06264-1080086	定位孔	带横孔	钢制	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-1080106	定位孔	带横孔	钢制	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-1080126	定位孔	带横孔	钢制	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-2100106	定位孔	带横孔	钢制	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	根据要求
06264-2100126	定位孔	带横孔	钢制	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	根据要求
06264-3125126	定位孔	带横孔	钢制	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-3125146	定位孔	带横孔	钢制	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-3125166	定位孔	带横孔	钢制	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-4160146	定位孔	带横孔	钢制	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	根据要求
06264-4160166	定位孔	带横孔	钢制	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	根据要求
06264-108008026	带开槽的定位孔	带横孔	钢制	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	根据要求
06264-108010036	带开槽的定位孔	带横孔	钢制	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	根据要求
06264-108012046	带开槽的定位孔	带横孔	钢制	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	根据要求
06264-210010036	带开槽的定位孔	带横孔	钢制	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	3	11,4	根据要求
06264-210012046	带开槽的定位孔	带横孔	钢制	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	4	13,8	根据要求
06264-312512046	带开槽的定位孔	带横孔	钢制	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	4	13,8	根据要求
06264-312514056	带开槽的定位孔	带横孔	钢制	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	16,3	根据要求
06264-312516056	带开槽的定位孔	带横孔	钢制	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	18,3	根据要求
06264-416014056	带开槽的定位孔	带横孔	钢制	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	16,3	根据要求
06264-416016056	带开槽的定位孔	带横孔	钢制	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	18,3	根据要求
06264-0108008	定位孔	无横孔	不锈钢	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-0108010	定位孔	无横孔	不锈钢	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-0108012	定位孔	无横孔	不锈钢	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	根据要求
06264-0210010	定位孔	无横孔	不锈钢	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	根据要求
06264-0210012	定位孔	无横孔	不锈钢	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	根据要求
06264-0312512	定位孔	无横孔	不锈钢	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-0312514	定位孔	无横孔	不锈钢	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-0312516	定位孔	无横孔	不锈钢	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	根据要求
06264-0416014	定位孔	无横孔	不锈钢	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	根据要求
06264-0416016	定位孔	无横孔	不锈钢	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	根据要求
06264-010800802	带开槽的定位孔	无横孔	不锈钢	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	2	9	根据要求
06264-010801003	带开槽的定位孔	无横孔	不锈钢	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	3	11,4	根据要求
06264-010801204	带开槽的定位孔	无横孔	不锈钢	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	4	13,8	根据要求
06264-021001003	带开槽的定位孔	无横孔	不锈钢	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	3	11,4	根据要求
06264-021001204	带开槽的定位孔	无横孔	不锈钢	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	4	13,8	根据要求
06264-031251204	带开槽的定位孔	无横孔	不锈钢	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	4	13,8	根据要求
06264-031251405	带开槽的定位孔	无横孔	不锈钢	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	16,3	根据要求
06264-031251605	带开槽的定位孔	无横孔	不锈钢	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	18,3	根据要求
06264-041601405	带开槽的定位孔	无横孔	不锈钢	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	16,3	根据要求
06264-041601605	带开槽的定位孔	无横孔	不锈钢	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	18,3	根据要求
06264-01080086	定位孔	带横孔	不锈钢	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-01080106	定位孔	带横孔	不锈钢	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-01080126	定位孔	带横孔	不锈钢	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	根据要求
06264-02100106	定位孔	带横孔	不锈钢	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	根据要求
06264-02100126	定位孔	带横孔	不锈钢	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	根据要求
06264-03125126	定位孔	带横孔	不锈钢	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-03125146	定位孔	带横孔	不锈钢	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-03125166	定位孔	带横孔	不锈钢	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	根据要求
06264-04160146	定位孔	带横孔	不锈钢	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	根据要求
06264-04160166	定位孔	带横孔	不锈钢	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	根据要求
06264-0108008026	带开槽的定位孔	带横孔	不锈钢	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	根据要求
06264-0108010036	带开槽的定位孔	带横孔	不锈钢	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	根据要求
06264-0108012046	带开槽的定位孔	带横孔	不锈钢	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	根据要求
06264-0210010036	带开槽的定位孔	带横孔	不锈钢	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	3	11,4	根据要求
06264-0210012046	带开槽的定位孔	带横孔	不锈钢	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	4	13,8	根据要求
06264-0312512046	带开槽的定位孔	带横孔	不锈钢	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	4	13,8	根据要求
06264-0312514056	带开槽的定位孔	带横孔	不锈钢	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	16,3	根据要求
06264-0312516056	带开槽的定位孔	带横孔	不锈钢	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	18,3	根据要求
06264-0416014056	带开槽的定位孔	带横孔	不锈钢	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	16,3	根据要求
06264-0416016056	带开槽的定位孔	带横孔	不锈钢	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	18,3	根据要求
