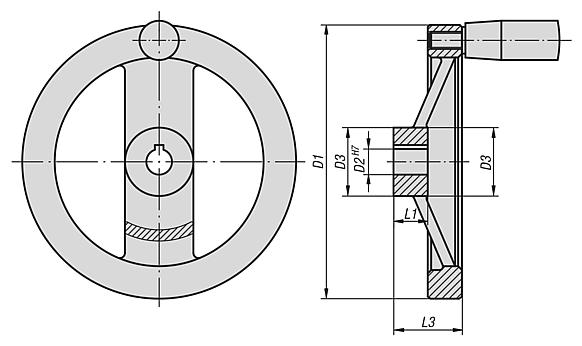

双辐铝制手轮，经抛光处理
 06277

双辐铝制手轮，经抛光处理

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：铝制轮辐式手轮。
手柄，热固塑料 PF 31-DIN 7708，黑色，轴部分为钢制，经镀锌处理。 规格：轮缘经车削和抛光处理。
根据要求：内四角套筒或者经塑料涂层处理的轮辐式手轮。特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 06277 双辐铝制手轮，经抛光处理 222 kB

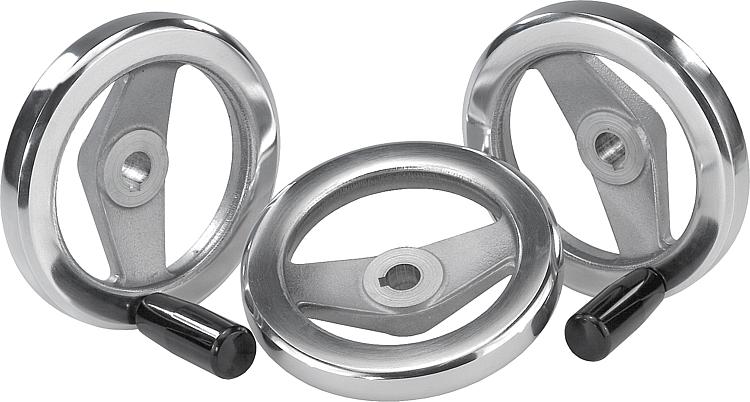

图片（总概述）

双辐铝制手轮，经抛光处理

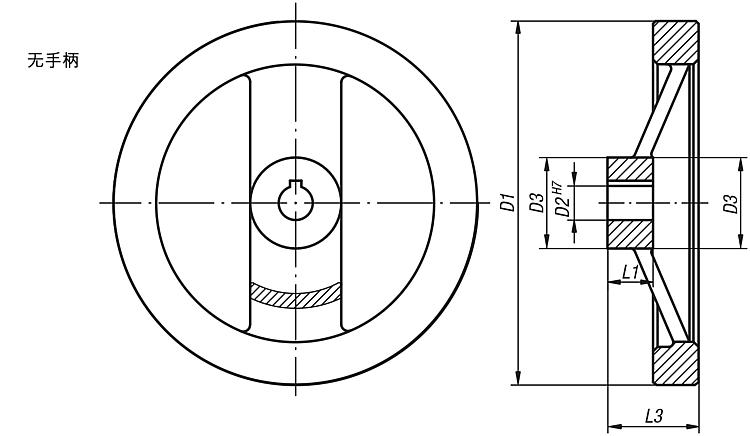

双辐铝制手轮，经抛光处理，无曲柄

 更多信息

图纸

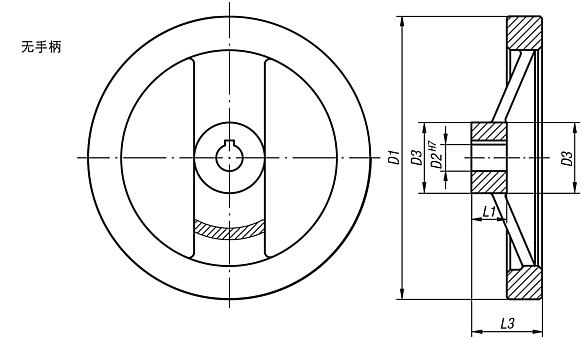

双辐铝制手轮，经抛光处理，无曲柄

商品选择/筛选


  •
  • 定位孔
  • 带开槽的定位孔

  •
  • 80
  • 100
  • 125
  • 160
  • 200
  • 250

  •
  • 10H7
  • 12H7
  • 14H7
  • 16H7
  • 18H7
  • 20H7
  • 22H7
  • 26H7

  •
  • 24
  • 26
  • 31
  • 40
  • 42
  • 48

  •
  • 16
  • 17
  • 18
  • 20
  • 24
  • 28

  •
  • 28
  • 33
  • 33,5
  • 39
  • 45
  • 51

  •
  • -
  • 3
  • 4
  • 5
  • 6
  • 8

  •
  • -
  • 11,4
  • 13,8
  • 16,3
  • 18,3
  • 20,8
  • 22,8
  • 24,8
  • 29,3

Reset
订货号类型 1D1

D2D3L1L3B3
T
CAD配件价格订购
06277-0080X10定位孔8010H7241628-- 根据要求
06277-0080X12定位孔8012H7241628-- 根据要求
06277-0100X10定位孔10010H7261733-- 根据要求
06277-0100X12定位孔10012H7261733-- 根据要求
06277-0125X12定位孔12512H7311833,5-- 根据要求
06277-0125X14定位孔12514H7311833,5-- 根据要求
06277-0160X14定位孔16014H7402039-- 根据要求
06277-0160X16定位孔16016H7402039-- 根据要求
06277-0200X18定位孔20018H7422445-- 根据要求
06277-0200X20定位孔20020H7422445-- 根据要求
06277-0250X22定位孔25022H7482851-- 根据要求
06277-0250X26定位孔25026H7482851-- 根据要求
06277-1080X10带开槽的定位孔8010H7241628311,4 根据要求
06277-1080X12带开槽的定位孔8012H7241628413,8 根据要求
06277-1100X10带开槽的定位孔10010H7261733311,4 根据要求
06277-1100X12带开槽的定位孔10012H7261733413,8 根据要求
06277-1125X12带开槽的定位孔12512H7311833,5413,8 根据要求
06277-1125X14带开槽的定位孔12514H7311833,5516,3 根据要求
06277-1160X14带开槽的定位孔16014H7402039516,3 根据要求
06277-1160X16带开槽的定位孔16016H7402039518,3 根据要求
06277-1200X18带开槽的定位孔20018H7422445620,8 根据要求
06277-1200X20带开槽的定位孔20020H7422445622,8 根据要求
06277-1250X22带开槽的定位孔25022H7482851624,8 根据要求
06277-1250X26带开槽的定位孔25026H7482851829,3 根据要求

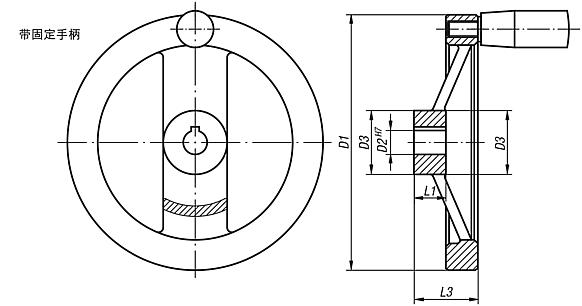

双辐铝制手轮，经抛光处理，带固定曲柄

 更多信息

图纸
双辐铝制手轮，经抛光处理，带固定曲柄

商品选择/筛选


  •
  • 定位孔
  • 带开槽的定位孔

  •
  • 80
  • 100
  • 125
  • 160
  • 200
  • 250

  •
  • 10H7
  • 12H7
  • 14H7
  • 16H7
  • 18H7
  • 20H7
  • 22H7
  • 26H7

  •
  • 24
  • 26
  • 31
  • 40
  • 42
  • 48

  •
  • 16
  • 17
  • 18
  • 20
  • 24
  • 28

  •
  • 28
  • 33
  • 33,5
  • 39
  • 45
  • 51

  •
  • -
  • 3
  • 4
  • 5
  • 6
  • 8

  •
  • -
  • 11,4
  • 13,8
  • 16,3
  • 18,3
  • 20,8
  • 22,8
  • 24,8
  • 29,3

  •
  • ø18 x M6 x 40
  • ø21 x M8 x 50
  • ø26 x M10 x 80
  • ø28 x M12 x 90

Reset
订货号类型 1D1D2D3L1L3B3
T
柱形
固定手柄
CAD配件价格订购
06277-2080X10定位孔8010H7241628--ø18 x M6 x 40 根据要求
06277-2080X12定位孔8012H7241628--ø18 x M6 x 40 根据要求
06277-2100X10定位孔10010H7261733--ø18 x M6 x 40 根据要求
06277-2100X12定位孔10012H7261733--ø18 x M6 x 40 根据要求
06277-2125X12定位孔12512H7311833,5--ø21 x M8 x 50 根据要求
06277-2125X14定位孔12514H7311833,5--ø21 x M8 x 50 根据要求
06277-2160X14定位孔16014H7402039--ø26 x M10 x 80 根据要求
06277-2160X16定位孔16016H7402039--ø26 x M10 x 80 根据要求
06277-2200X18定位孔20018H7422445--ø26 x M10 x 80 根据要求
06277-2200X20定位孔20020H7422445--ø26 x M10 x 80 根据要求
06277-2250X22定位孔25022H7482851--ø28 x M12 x 90 根据要求
06277-2250X26定位孔25026H7482851--ø28 x M12 x 90 根据要求
06277-3080X10带开槽的定位孔8010H7241628311,4ø18 x M6 x 40 根据要求
06277-3080X12带开槽的定位孔8012H7241628413,8ø18 x M6 x 40 根据要求
06277-3100X10带开槽的定位孔10010H7261733311,4ø18 x M6 x 40 根据要求
06277-3100X12带开槽的定位孔10012H7261733413,8ø18 x M6 x 40 根据要求
06277-3125X12带开槽的定位孔12512H7311833,5413,8ø21 x M8 x 50 根据要求
06277-3125X14带开槽的定位孔12514H7311833,5516,3ø21 x M8 x 50 根据要求
06277-3160X14带开槽的定位孔16014H7402039516,3ø26 x M10 x 80 根据要求
06277-3160X16带开槽的定位孔16016H7402039518,3ø26 x M10 x 80 根据要求
06277-3200X18带开槽的定位孔20018H7422445620,8ø26 x M10 x 80 根据要求
06277-3200X20带开槽的定位孔20020H7422445622,8ø26 x M10 x 80 根据要求
06277-3250X22带开槽的定位孔25022H7482851624,8ø28 x M12 x 90 根据要求
06277-3250X26带开槽的定位孔25026H7482851829,3ø28 x M12 x 90 根据要求

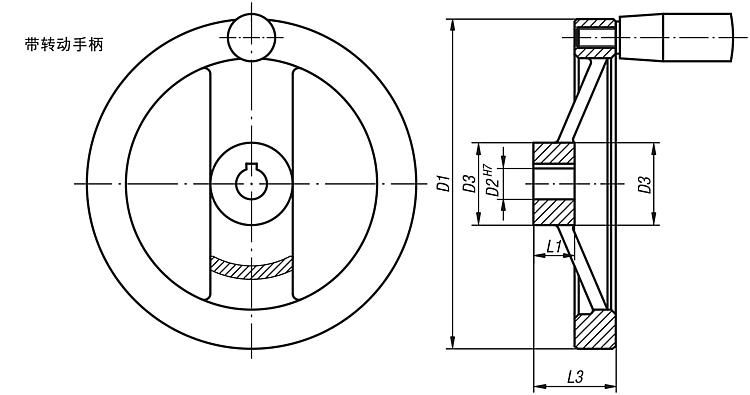

双辐铝制手轮，经抛光处理，带旋转式曲柄

 更多信息

图纸
双辐铝制手轮，经抛光处理，带旋转式曲柄

商品选择/筛选


  •
  • 定位孔
  • 带开槽的定位孔

  •
  • 80
  • 100
  • 125
  • 160
  • 200
  • 250

  •
  • 10H7
  • 12H7
  • 14H7
  • 16H7
  • 18H7
  • 20H7
  • 22H7
  • 26H7

  •
  • 24
  • 26
  • 31
  • 40
  • 42
  • 48

  •
  • 16
  • 17
  • 18
  • 20
  • 24
  • 28

  •
  • 28
  • 33
  • 33,5
  • 39
  • 45
  • 51

  •
  • -
  • 3
  • 4
  • 5
  • 6
  • 8

  •
  • -
  • 11,4
  • 13,8
  • 16,3
  • 18,3
  • 20,8
  • 22,8
  • 24,8
  • 29,3

  •
  • ø18 x M6 x 40
  • ø22 x M8 x 56
  • ø26 x M10 x 80
  • ø31 x M12 x 102

Reset
订货号类型 1D1D2D3L1L3B3
T
柱形
旋转手柄
CAD配件价格订购
06277-4080X10定位孔8010H7241628--ø18 x M6 x 40 根据要求
06277-4080X12定位孔8012H7241628--ø18 x M6 x 40 根据要求
06277-4100X10定位孔10010H7261733--ø18 x M6 x 40 根据要求
06277-4100X12定位孔10012H7261733--ø18 x M6 x 40 根据要求
06277-4125X12定位孔12512H7311833,5--ø22 x M8 x 56 根据要求
06277-4125X14定位孔12514H7311833,5--ø22 x M8 x 56 根据要求
06277-4160X14定位孔16014H7402039--ø26 x M10 x 80 根据要求
06277-4160X16定位孔16016H7402039--ø26 x M10 x 80 根据要求
06277-4200X18定位孔20018H7422445--ø26 x M10 x 80 根据要求
06277-4200X20定位孔20020H7422445--ø26 x M10 x 80 根据要求
06277-4250X22定位孔25022H7482851--ø31 x M12 x 102 根据要求
06277-4250X26定位孔25026H7482851--ø31 x M12 x 102 根据要求
06277-5080X10带开槽的定位孔8010H7241628311,4ø18 x M6 x 40 根据要求
06277-5080X12带开槽的定位孔8012H7241628413,8ø18 x M6 x 40 根据要求
06277-5100X10带开槽的定位孔10010H7261733311,4ø18 x M6 x 40 根据要求
06277-5100X12带开槽的定位孔10012H7261733413,8ø18 x M6 x 40 根据要求
06277-5125X12带开槽的定位孔12512H7311833,5413,8ø22 x M8 x 56 根据要求
06277-5125X14带开槽的定位孔12514H7311833,5516,3ø22 x M8 x 56 根据要求
06277-5160X14带开槽的定位孔16014H7402039516,3ø26 x M10 x 80 根据要求
06277-5160X16带开槽的定位孔16016H7402039518,3ø26 x M10 x 80 根据要求
06277-5200X18带开槽的定位孔20018H7422445620,8ø26 x M10 x 80 根据要求
06277-5200X20带开槽的定位孔20020H7422445622,8ø26 x M10 x 80 根据要求
06277-5250X22带开槽的定位孔25022H7482851624,8ø31 x M12 x 102 根据要求
06277-5250X26带开槽的定位孔25026H7482851829,3ø31 x M12 x 102 根据要求
