铝制曲柄，带安全手柄
 06504

铝制曲柄，带安全手柄

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：铝制曲柄。
热塑性塑料和钢制圆柱形手柄。规格：经黑色粉末喷涂处理的曲柄。
热塑性塑料，黑灰色。
钢制部件经过黑色氧化处理。提示：与 DIN 469 相似。
如果是带横孔的规格，则要通过旋入 ISO 4027 (DIN 914) 埋头螺栓进行固定。
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 06504 铝制曲柄，带安全手柄 369 kB

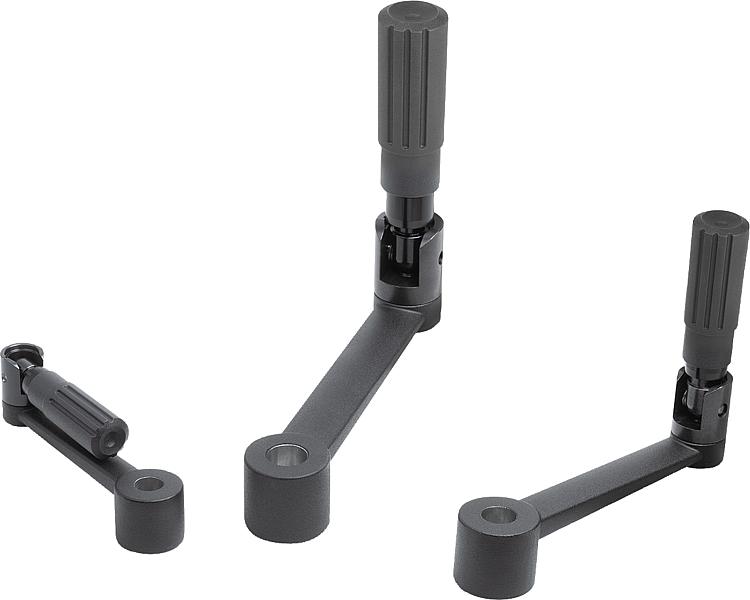

图片（总概述）

铝制曲柄，带安全手柄

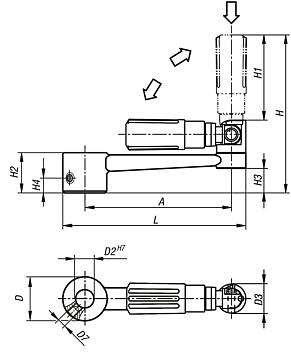

曲柄 铝制，带安全手柄，定位孔

 更多信息

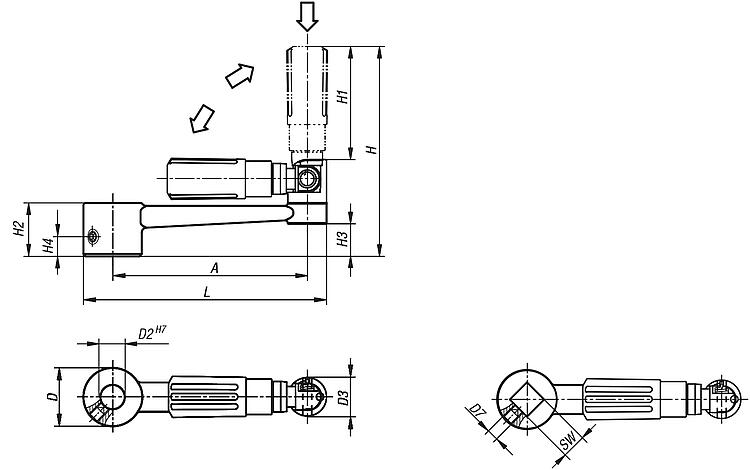

图纸

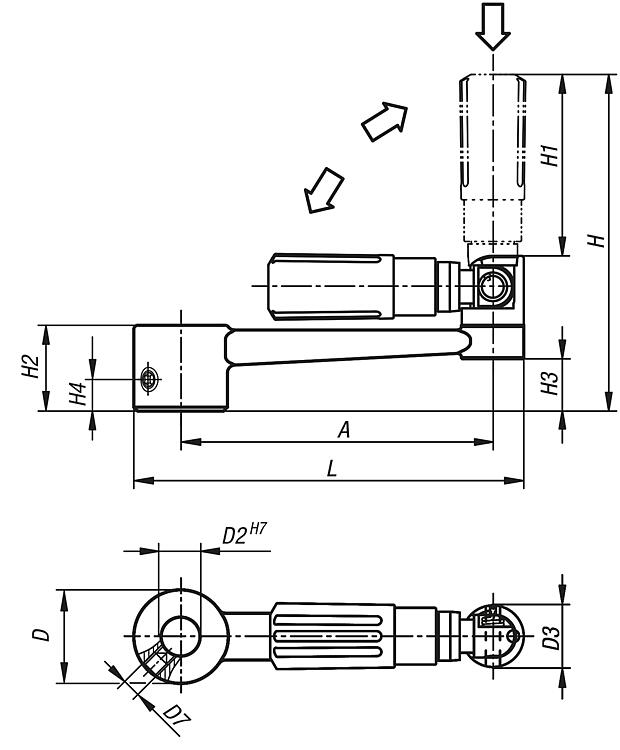

曲柄 铝制，带安全手柄，定位孔

商品选择/筛选


  •
  • 定位孔
  • 带键槽孔

  •
  • 无横孔
  • 安全

  •
  • 80
  • 100
  • 125
  • 160

  •
  • 24
  • 28
  • 30
  • 34

  •
  • 10
  • 12
  • 14
  • 17

  •
  • 16
  • 20
  • 25
  • 26

  •
  • -
  • M6

  •
  • 87,5
  • 107
  • 139
  • 143
  • 106,9
  • 139,1
  • 143,1

  •
  • 47,5
  • 58,5
  • 82
  • 58,4
  • 82,1

  •
  • 22
  • 25
  • 28
  • 32
  • 26

  •
  • 13,6
  • 16
  • 15,8
  • 19,6
  • 13,4

  •
  • -
  • 7,5

  •
  • 100
  • 124
  • 153
  • 190

Reset
订货号类型 1类型 2AD

D2D3D7HH1H2H3H4LCAD配件价格订购
06504-1110定位孔无横孔80241016-87,547,52213,6-100  根据要求
06504-1212定位孔无横孔100281220-10758,52516-124  根据要求
06504-1314定位孔无横孔125301425-139822815,8-153  根据要求
06504-1417定位孔无横孔160341725-143823219,6-190  根据要求
06504-11106带键槽孔安全80241016M687,547,52213,47,5100  根据要求
06504-12126带键槽孔安全100281220M6106,958,426167,5124  根据要求
06504-13146带键槽孔安全125301426M6139,182,12815,87,5153  根据要求
06504-14176带键槽孔安全160341726M6143,182,13219,67,5190  根据要求

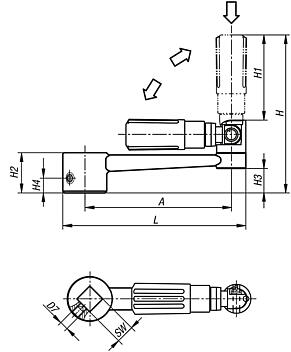

曲柄 铝制，带安全手柄，内四角

 更多信息

图纸

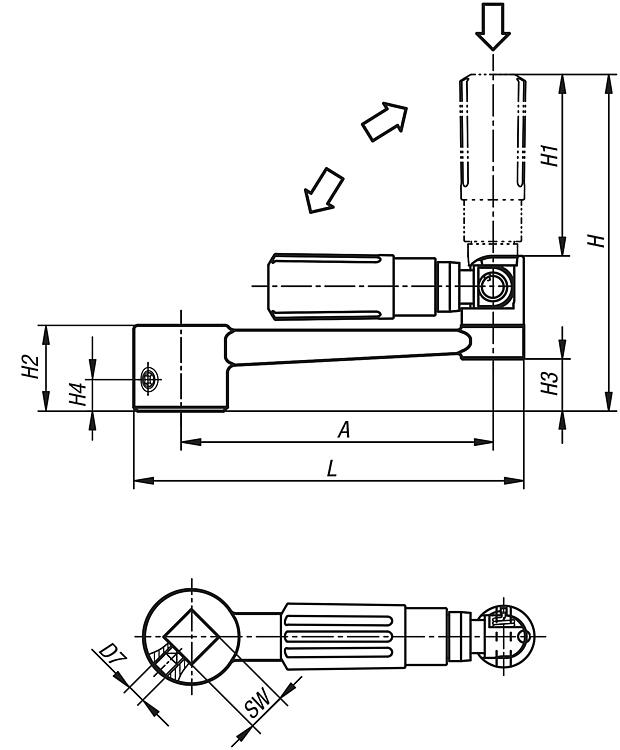

曲柄 铝制，带安全手柄，内四角

商品选择/筛选


  •
  • 内四角

  •
  • 无横孔
  • 安全

  •
  • 80
  • 100
  • 125
  • 160

  •
  • 24
  • 28
  • 30
  • 34

  •
  • 16
  • 20
  • 25
  • 26

  •
  • -
  • M6

  •
  • 87,5
  • 107
  • 139
  • 143
  • 106,9
  • 139,1
  • 143,1

  •
  • 47,5
  • 58,5
  • 82
  • 58,4
  • 82,1

  •
  • 22
  • 25
  • 28
  • 32
  • 26

  •
  • 13,6
  • 16
  • 15,8
  • 19,6
  • 13,4

  •
  • -
  • 7,5

  •
  • 100
  • 124
  • 153
  • 190

  •
  • 10
  • 12
  • 14
  • 17

Reset
订货号类型 1类型 2AD

D3D7HH1H2H3H4LSWCAD配件价格订购
06504-2110内四角无横孔802416-87,547,52213,6-10010  根据要求
06504-2212内四角无横孔1002820-10758,52516-12412  根据要求
06504-2314内四角无横孔1253025-139822815,8-15314  根据要求
06504-2417内四角无横孔1603425-143823219,6-19017  根据要求
06504-21106内四角安全802416M687,547,52213,47,510010  根据要求
06504-22126内四角安全1002820M6106,958,426167,512412  根据要求
06504-23146内四角安全1253026M6139,182,12815,87,515314  根据要求
06504-24176内四角安全1603426M6143,182,13219,67,519017  根据要求
