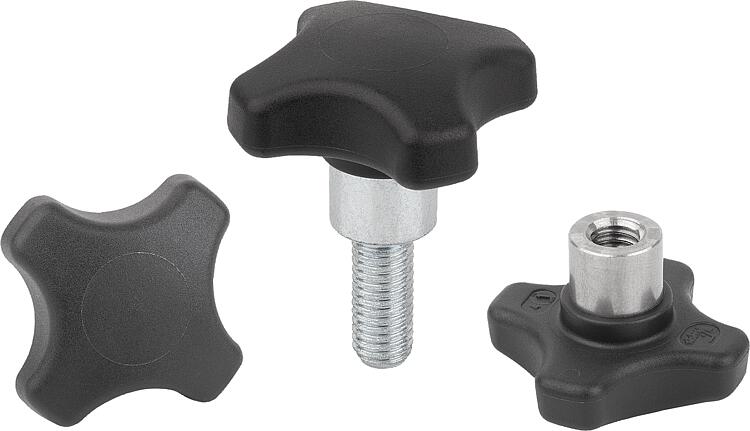

        塑料十字手柄带突出钢衬套

商品描述/产品说明

产品说明材料：热塑性聚酰胺加固，黑灰色 RAL 7021。
钢件强度等级 5.8 或不锈钢 1.4305。规格：经蓝色钝化处理的钢制件或亮色不锈钢。提示：带有突出钢衬套的十字手柄特别适用于带有内螺纹设计的交叉销连接。应用：这些十字手柄专为满足更高的卫生要求而开发。封闭式手柄轮廓，表面光滑，非常容易清洁。优点：抗潮湿和耐洗涤剂（消毒时），无毒副作用（生物相容性）。
十字手柄无需工具即可拧紧和松开。
适用于手动固定和夹紧。各种螺纹尺寸。根据要求：特殊类型。图纸提示：

K 型：螺纹轴套
L 型：外螺纹

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06174 塑料十字手柄带突出钢衬套

208 kB

图片（总概述）

塑料十字手柄，带突出钢衬套，K 型：螺纹衬套

更多信息

图纸

商品选择/筛选

	K	钢制不锈钢	蓝色钝化处理亮色	黑灰色	M5 M6 M8 M10 M12 M16	25 32 40 50 63	10 13,5 19	18 22 26 32 38	9 12 14 18 21,5	7 9,5 10 12 12,5	9 12 17				Reset
订货号	类型	材料	表面处理	主体颜色	D	D1	D2	H	H2	H3	T	CAD	配件	价格	订购
06174-250590	K	钢制	蓝色钝化处理	黑灰色	M5	25	10	18	9	7	9			根据要求
06174-320690	K	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	12			根据要求
06174-400690	K	钢制	蓝色钝化处理	黑灰色	M6	40	13,5	26	14	10	12			根据要求
06174-400890	K	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	12			根据要求
06174-500890	K	钢制	蓝色钝化处理	黑灰色	M8	50	19	32	18	12	17			根据要求
06174-501090	K	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	17			根据要求
06174-631090	K	钢制	蓝色钝化处理	黑灰色	M10	63	19	38	21,5	12,5	17			根据要求
06174-631290	K	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	17			根据要求
06174-631690	K	钢制	蓝色钝化处理	黑灰色	M16	63	19	38	21,5	12,5	17			根据要求
06174-2505290	K	不锈钢	亮色	黑灰色	M5	25	10	18	9	7	9			根据要求
06174-3206290	K	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	12			根据要求
06174-4006290	K	不锈钢	亮色	黑灰色	M6	40	13,5	26	14	10	12			根据要求
06174-4008290	K	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	12			根据要求
06174-5008290	K	不锈钢	亮色	黑灰色	M8	50	19	32	18	12	17			根据要求
06174-5010290	K	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	17			根据要求
06174-6310290	K	不锈钢	亮色	黑灰色	M10	63	19	38	21,5	12,5	17			根据要求
06174-6312290	K	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	17			根据要求
06174-6316290	K	不锈钢	亮色	黑灰色	M16	63	19	38	21,5	12,5	17			根据要求

塑料十字手柄，带突出钢衬套，L 型：外螺纹

更多信息

图纸

商品选择/筛选

	L	钢制不锈钢	蓝色钝化处理亮色	黑灰色	M5 M6 M8 M10 M12	25 32 40 50 63	10 13,5 19	18 22 26 32 38	9 12 14 18 21,5	7 9,5 10 12 12,5	10 15 20 25 30 40 50 60				Reset
订货号	类型	材料	表面处理	主体颜色	D	D1	D2	H	H2	H3	L	CAD	配件	价格	订购
06174-250590X10	L	钢制	蓝色钝化处理	黑灰色	M5	25	10	18	9	7	10			根据要求
06174-250590X15	L	钢制	蓝色钝化处理	黑灰色	M5	25	10	18	9	7	15			根据要求
06174-250590X20	L	钢制	蓝色钝化处理	黑灰色	M5	25	10	18	9	7	20			根据要求
06174-320690X10	L	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	10			根据要求
06174-320690X15	L	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	15			根据要求
06174-320690X20	L	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	20			根据要求
06174-320690X25	L	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	25			根据要求
06174-320690X30	L	钢制	蓝色钝化处理	黑灰色	M6	32	13,5	22	12	9,5	30			根据要求
06174-400890X15	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	15			根据要求
06174-400890X20	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	20			根据要求
06174-400890X25	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	25			根据要求
06174-400890X30	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	30			根据要求
06174-400890X40	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	40			根据要求
06174-400890X50	L	钢制	蓝色钝化处理	黑灰色	M8	40	13,5	26	14	10	50			根据要求
06174-501090X20	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	20			根据要求
06174-501090X25	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	25			根据要求
06174-501090X30	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	30			根据要求
06174-501090X40	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	40			根据要求
06174-501090X50	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	50			根据要求
06174-501090X60	L	钢制	蓝色钝化处理	黑灰色	M10	50	19	32	18	12	60			根据要求
06174-631290X20	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	20			根据要求
06174-631290X25	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	25			根据要求
06174-631290X30	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	30			根据要求
06174-631290X40	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	40			根据要求
06174-631290X50	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	50			根据要求
06174-631290X60	L	钢制	蓝色钝化处理	黑灰色	M12	63	19	38	21,5	12,5	60			根据要求
06174-2505290X10	L	不锈钢	亮色	黑灰色	M5	25	10	18	9	7	10			根据要求
06174-2505290X15	L	不锈钢	亮色	黑灰色	M5	25	10	18	9	7	15			根据要求
06174-2505290X20	L	不锈钢	亮色	黑灰色	M5	25	10	18	9	7	20			根据要求
06174-3206290X10	L	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	10			根据要求
06174-3206290X15	L	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	15			根据要求
06174-3206290X20	L	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	20			根据要求
06174-3206290X25	L	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	25			根据要求
06174-3206290X30	L	不锈钢	亮色	黑灰色	M6	32	13,5	22	12	9,5	30			根据要求
06174-4008290X15	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	15			根据要求
06174-4008290X20	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	20			根据要求
06174-4008290X25	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	25			根据要求
06174-4008290X30	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	30			根据要求
06174-4008290X40	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	40			根据要求
06174-4008290X50	L	不锈钢	亮色	黑灰色	M8	40	13,5	26	14	10	50			根据要求
06174-5010290X20	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	20			根据要求
06174-5010290X25	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	25			根据要求
06174-5010290X30	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	30			根据要求
06174-5010290X40	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	40			根据要求
06174-5010290X50	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	50			根据要求
06174-5010290X60	L	不锈钢	亮色	黑灰色	M10	50	19	32	18	12	60			根据要求
06174-6312290X20	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	20			根据要求
06174-6312290X25	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	25			根据要求
06174-6312290X30	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	30			根据要求
06174-6312290X40	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	40			根据要求
06174-6312290X50	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	50			根据要求
06174-6312290X60	L	不锈钢	亮色	黑灰色	M12	63	19	38	21,5	12,5	60			根据要求
