        星型旋钮带凸出型钢制衬套

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

热塑性塑料，黑色。
强度等级为 5.8 的钢制部件或者不锈钢 1.4305。

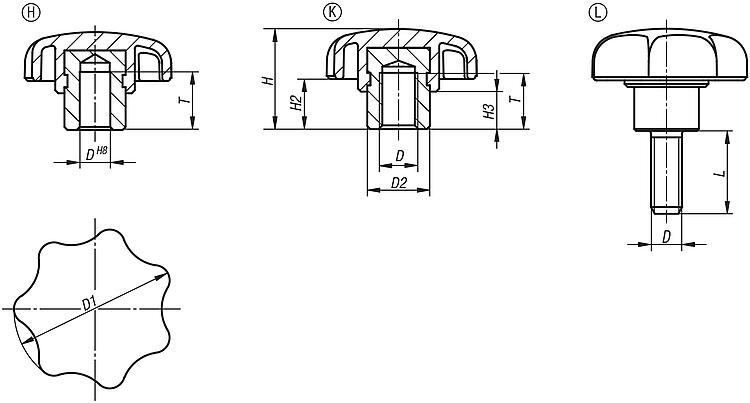

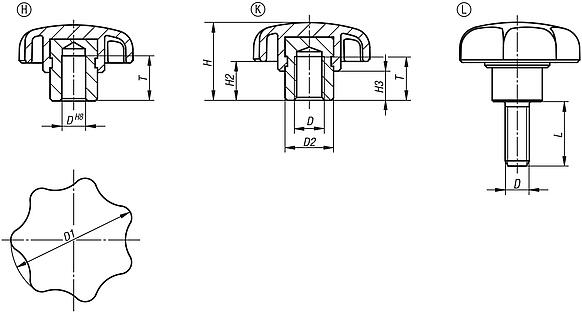

规格：经蓝色钝化处理的钢制件或亮色不锈钢。提示：带凸出型钢制衬套的星型旋钮以盲孔或内六角结构，特别适合十字销连接。图纸提示：

H 型：带盲孔的衬套
K 型：螺纹轴套
L 型：外螺纹

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06210 星型旋钮带凸出型钢制衬套

181 kB

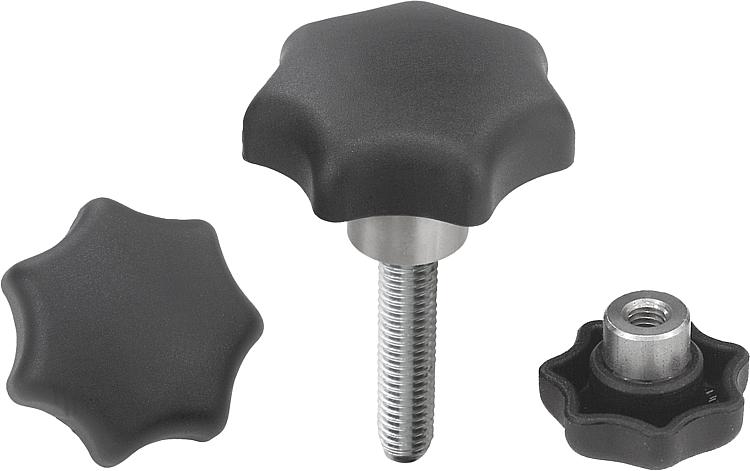

图片（总概述）

星形旋钮，H 型，带凸出型钢制衬套，带盲孔

更多信息

图纸

商品选择/筛选

订货号	类型	材料	D	D1	D2	H	H2	H3	T	价格
06210-105	H	钢制	5	25	10	17	9	7	9,5	根据要求
06210-106	H	钢制	6	32	13,5	21	11	9,5	12,5	根据要求
06210-1061	H	钢制	6	40	13,5	25	13	10	12,5	根据要求
06210-108	H	钢制	8	40	13,5	25	13	10	12,5	根据要求
06210-1081	H	钢制	8	50	19	32	17	12	19,5	根据要求
06210-110	H	钢制	10	50	19	32	17	12	19,5	根据要求
06210-1101	H	钢制	10	63	19	37	18	12	19,5	根据要求
06210-112	H	钢制	12	63	19	37	18	12	19,5	根据要求
06210-116	H	钢制	16	63	23	40	21	15	24,5	根据要求

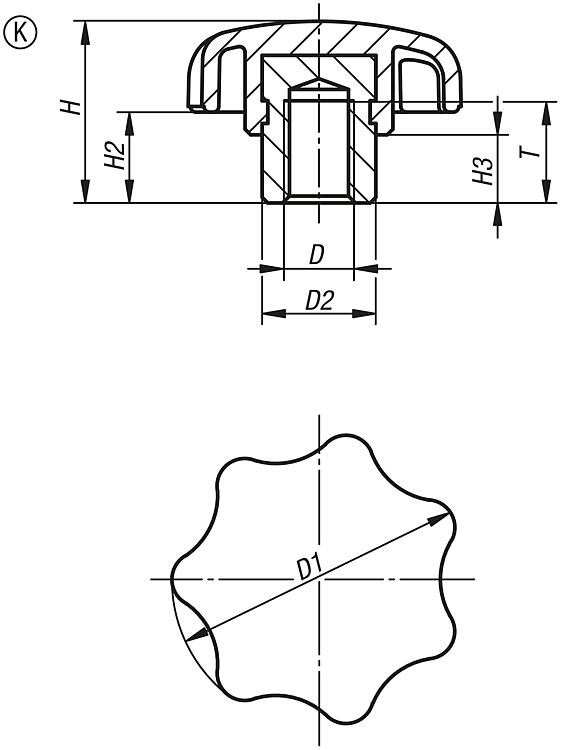

星形旋钮，K 型，带凸出型钢制螺纹轴套

更多信息

图纸

商品选择/筛选

订货号	类型	材料	D	D1	D2	H	H2	H3	T	价格
06210-205	K	钢制	M5	25	10	17	9	7	9	根据要求
06210-206	K	钢制	M6	32	13,5	21	11	9,5	12	根据要求
06210-2061	K	钢制	M6	40	13,5	25	13	10	12	根据要求
06210-208	K	钢制	M8	40	13,5	25	13	10	12	根据要求
06210-2081	K	钢制	M8	50	19	32	17	12	17	根据要求
06210-210	K	钢制	M10	50	19	32	17	12	17	根据要求
06210-2101	K	钢制	M10	63	19	37	18	12	17	根据要求
06210-212	K	钢制	M12	63	19	37	18	12	17	根据要求
06210-216	K	钢制	M16	63	23	40	21	15	23	根据要求
06210-305	K	不锈钢	M5	25	10	17	9	7	9	根据要求
06210-306	K	不锈钢	M6	32	13,5	21	11	9,5	12	根据要求
06210-3061	K	不锈钢	M6	40	13,5	25	13	10	12	根据要求
06210-308	K	不锈钢	M8	40	13,5	25	13	10	12	根据要求
06210-3081	K	不锈钢	M8	50	19	32	17	12	17	根据要求
06210-310	K	不锈钢	M10	50	19	32	17	12	17	根据要求
06210-3101	K	不锈钢	M10	63	19	37	18	12	17	根据要求
06210-312	K	不锈钢	M12	63	19	37	18	12	17	根据要求
06210-316	K	不锈钢	M16	63	23	40	21	15	23	根据要求

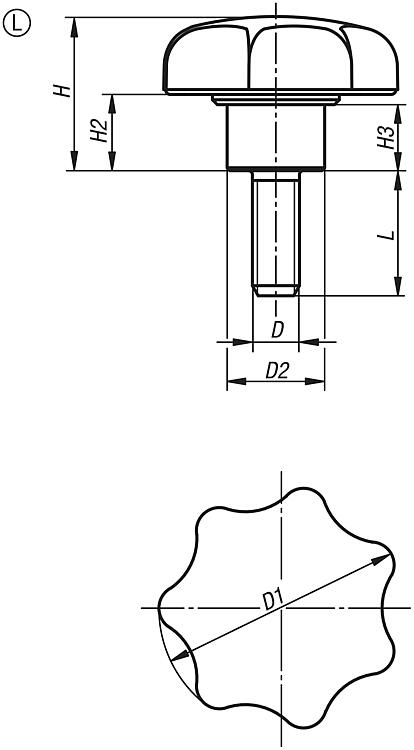

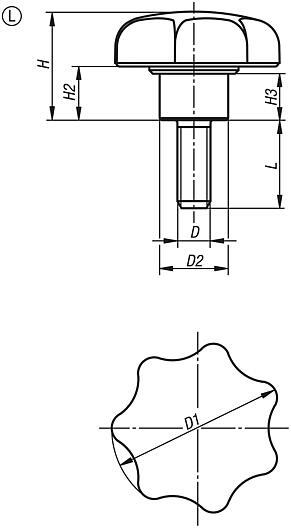

星形旋钮，L 型，带凸出型钢制衬套，带外螺纹

更多信息

图纸

商品选择/筛选

订货号	类型	材料	D	D1	D2	H	H2	H3	L	价格
06210-405X10	L	钢制	M5	25	10	17	9	7	10	根据要求
06210-405X15	L	钢制	M5	25	10	17	9	7	15	根据要求
06210-405X20	L	钢制	M5	25	10	17	9	7	20	根据要求
06210-406X10	L	钢制	M6	32	13,5	21	11	9,5	10	根据要求
06210-406X15	L	钢制	M6	32	13,5	21	11	9,5	15	根据要求
06210-406X20	L	钢制	M6	32	13,5	21	11	9,5	20	根据要求
06210-406X25	L	钢制	M6	32	13,5	21	11	9,5	25	根据要求
06210-406X30	L	钢制	M6	32	13,5	21	11	9,5	30	根据要求
06210-408X15	L	钢制	M8	40	13,5	25	13	10	15	根据要求
06210-408X20	L	钢制	M8	40	13,5	25	13	10	20	根据要求
06210-408X25	L	钢制	M8	40	13,5	25	13	10	25	根据要求
06210-408X30	L	钢制	M8	40	13,5	25	13	10	30	根据要求
06210-408X40	L	钢制	M8	40	13,5	25	13	10	40	根据要求
06210-408X50	L	钢制	M8	40	13,5	25	13	10	50	根据要求
06210-410X20	L	钢制	M10	50	19	32	17	12	20	根据要求
06210-410X25	L	钢制	M10	50	19	32	17	12	25	根据要求
06210-410X30	L	钢制	M10	50	19	32	17	12	30	根据要求
06210-410X40	L	钢制	M10	50	19	32	17	12	40	根据要求
06210-410X50	L	钢制	M10	50	19	32	17	12	50	根据要求
06210-410X60	L	钢制	M10	50	19	32	17	12	60	根据要求
06210-412X20	L	钢制	M12	63	19	37	18	12	20	根据要求
06210-412X25	L	钢制	M12	63	19	37	18	12	25	根据要求
06210-412X30	L	钢制	M12	63	19	37	18	12	30	根据要求
06210-412X40	L	钢制	M12	63	19	37	18	12	40	根据要求
06210-412X50	L	钢制	M12	63	19	37	18	12	50	根据要求
06210-412X60	L	钢制	M12	63	19	37	18	12	60	根据要求
06210-505X10	L	不锈钢	M5	25	10	17	9	7	10	根据要求
06210-505X15	L	不锈钢	M5	25	10	17	9	7	15	根据要求
06210-505X20	L	不锈钢	M5	25	10	17	9	7	20	根据要求
06210-506X10	L	不锈钢	M6	32	13,5	21	11	9,5	10	根据要求
06210-506X15	L	不锈钢	M6	32	13,5	21	11	9,5	15	根据要求
06210-506X20	L	不锈钢	M6	32	13,5	21	11	9,5	20	根据要求
06210-506X25	L	不锈钢	M6	32	13,5	21	11	9,5	25	根据要求
06210-506X30	L	不锈钢	M6	32	13,5	21	11	9,5	30	根据要求
06210-508X15	L	不锈钢	M8	40	13,5	25	13	10	15	根据要求
06210-508X20	L	不锈钢	M8	40	13,5	25	13	10	20	根据要求
06210-508X25	L	不锈钢	M8	40	13,5	25	13	10	25	根据要求
06210-508X30	L	不锈钢	M8	40	13,5	25	13	10	30	根据要求
06210-508X40	L	不锈钢	M8	40	13,5	25	13	10	40	根据要求
06210-508X50	L	不锈钢	M8	40	13,5	25	13	10	50	根据要求
06210-510X20	L	不锈钢	M10	50	19	32	17	12	20	根据要求
06210-510X25	L	不锈钢	M10	50	19	32	17	12	25	根据要求
06210-510X30	L	不锈钢	M10	50	19	32	17	12	30	根据要求
06210-510X40	L	不锈钢	M10	50	19	32	17	12	40	根据要求
06210-510X50	L	不锈钢	M10	50	19	32	17	12	50	根据要求
06210-510X60	L	不锈钢	M10	50	19	32	17	12	60	根据要求
06210-512X20	L	不锈钢	M12	63	19	37	18	12	20	根据要求
06210-512X25	L	不锈钢	M12	63	19	37	18	12	25	根据要求
06210-512X30	L	不锈钢	M12	63	19	37	18	12	30	根据要求
06210-512X40	L	不锈钢	M12	63	19	37	18	12	40	根据要求
06210-512X50	L	不锈钢	M12	63	19	37	18	12	50	根据要求
06210-512X60	L	不锈钢	M12	63	19	37	18	12	60	根据要求
