产品说明材料：钢制壳体。
滚动轴承钢 100Cr6 制轴承。

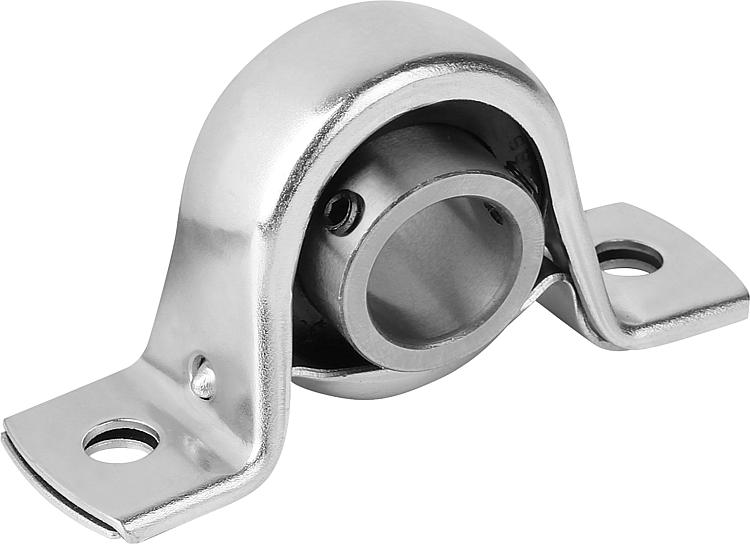

橡胶 NBR 制密封件。规格：外壳，镀锌。提示：壳体轴承座由一个密封、单列滚珠轴承和安装在钢板壳体内的球形外环组成。得益于于轴承的球形外表面，轴的轴心偏差可以得到补偿。轴承为正公差。使用具有 h 公差过渡或滑配合的轴可实现这种效果。通过螺纹销将轴固定在内环上。
正常使用时，由于引入终生润滑，壳体轴承座是免维护的。
需要注意壳体负载。它低于轴承承载量。温度范围：-15 °C 至 +100 °C。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

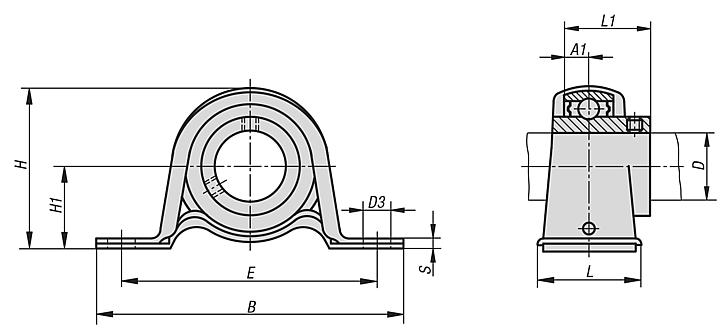

| 订货号 | 轴承 | 壳体 | D
| A1 | B | D3 | E | H | H1 | L | L1 | S | α | 固定
螺栓
| 最大静态
载荷 kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 24225-12201 | B 201 | PP 201 | 12 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 |  | | 根据要求 | | | 24225-15202 | B 202 | PP 202 | 15 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 | | | 根据要求 | | | 24225-17203 | B 203 | PP 203 | 17 | 6 | 86 | 9,5 | 68 | 43,8 | 22,2 | 25 | 22 | 3,2 | 10° | M8 | 2,16 | | | 根据要求 | | | 24225-20204 | B 204 | PP 204 | 20 | 7 | 98 | 9,5 | 76 | 50,5 | 25,4 | 32 | 25 | 3,2 | 10° | M8 | 2,62 | | | 根据要求 | | | 24225-25205 | B 205 | PP 205 | 25 | 7,5 | 108 | 11,5 | 86 | 56,5 | 28,6 | 32 | 27 | 4 | 10° | M10 | 3,72 | | | 根据要求 | | | 24225-30206 | B 206 | PP 206 | 30 | 8 | 117 | 11,5 | 95 | 66,3 | 33,3 | 38 | 30 | 4 | 10° | M10 | 4,41 | | | 根据要求 | | | 24225-35207 | B 207 | PP 207 | 35 | 8,5 | 129 | 11,5 | 106 | 78 | 39,7 | 42 | 32 | 4,6 | 10° | M10 | 4,9 | | | 根据要求 | |
|
|
