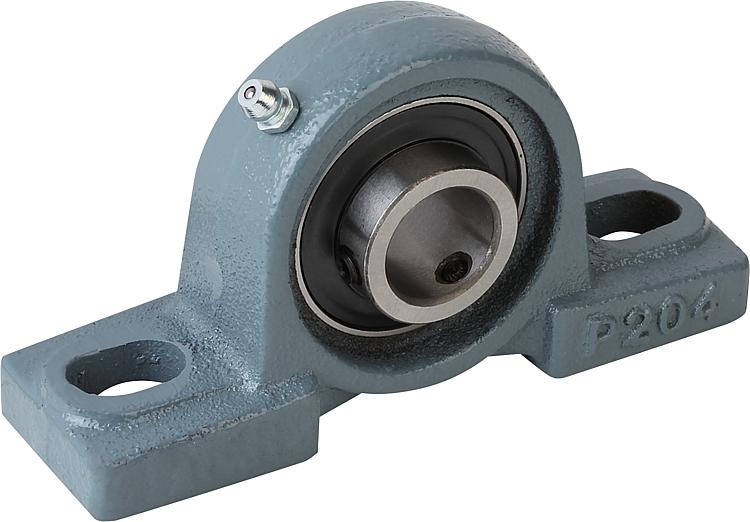

        UCP 座式轴承壳体轴承座

商品描述/产品说明

产品说明材料：灰口铸铁制壳体。
滚动轴承钢 100Cr6 制轴承。
橡胶 NBR 制密封件。规格：经涂漆处理的壳体。提示：壳体轴承座由一个密封、单列滚珠轴承和安装在壳体内的球形外环组成。得益于于轴承的球形外表面，轴的轴心偏差可以得到补偿。轴承为正公差。使用具有 h 公差过渡或滑配合的轴可实现这种效果。通过螺纹销将轴固定在内环上。

正常使用时，由于引入终生润滑，壳体轴承座是免维护的。如果严峻的环境条件使得需要重新润滑，可通过滑脂嘴后续喷涂润滑剂。

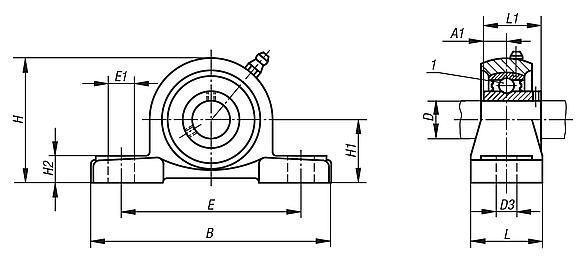

所有壳体尺寸均为标称尺寸，需考虑通常的铸造公差。温度范围：-15 °C 至 +100 °C。图纸提示：

1) 滚珠轴承

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 24200 UCP 座式轴承壳体轴承座

209 kB

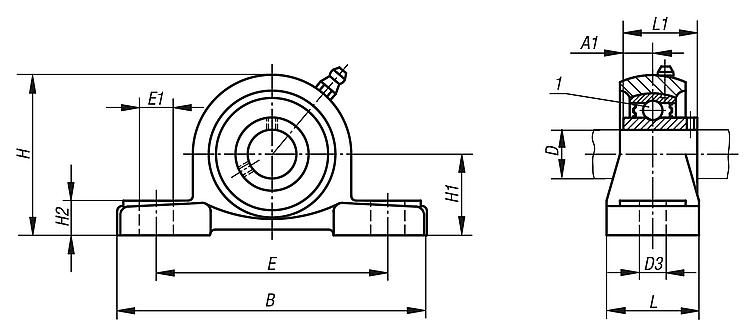

图纸

商品选择/筛选

	UC 201 UC 202 UC 203 UC 204 UC 205 UC 206 UC 207 UC 208 UC 209 UC 210 UC 211 UC 212	P 201 P 202 P 203 P 204 P 205 P 206 P 207 P 208 P 209 P 210 P 211 P 212	12 15 17 20 25 30 35 40 45 50 55 60	12,7 14,3 15,9 17,5 19 22,2 25,4	127 140 165 167 184 190 206 219 241	13 17 20	95 105 121 127 137 146 159 171 184	19 20 23	65 71 84 93 100 106 113 125 138	30,2 33,3 36,5 42,9 47,6 49,2 54 57,2 63,5 69,8	14 15 17 18 20 21 23 25	38 44 48 54 60 70	31 34 38,1 42,9 49,2 51,6 55,6 65,1	10°	M10 M14 M16				Reset
订货号	轴承	壳体	D	A1	B	D3	E	E1	H	H1	H2	L	L1	α	固定螺栓	CAD	配件	价格	订购
24200-12201	UC 201	P 201	12	12,7	127	13	95	19	65	30,2	14	38	31	10°	M10			根据要求
24200-15202	UC 202	P 202	15	12,7	127	13	95	19	65	30,2	14	38	31	10°	M10			根据要求
24200-17203	UC 203	P 203	17	12,7	127	13	95	19	65	30,2	14	38	31	10°	M10			根据要求
24200-20204	UC 204	P 204	20	12,7	127	13	95	19	65	33,3	14	38	31	10°	M10			根据要求
24200-25205	UC 205	P 205	25	14,3	140	13	105	19	71	36,5	15	38	34	10°	M10			根据要求
24200-30206	UC 206	P 206	30	15,9	165	17	121	20	84	42,9	17	44	38,1	10°	M14			根据要求
24200-35207	UC 207	P 207	35	17,5	167	17	127	20	93	47,6	18	48	42,9	10°	M14			根据要求
24200-40208	UC 208	P 208	40	19	184	17	137	20	100	49,2	18	54	49,2	10°	M14			根据要求
24200-45209	UC 209	P 209	45	19	190	17	146	20	106	54	20	54	49,2	10°	M14			根据要求
24200-50210	UC 210	P 210	50	19	206	20	159	23	113	57,2	21	60	51,6	10°	M16			根据要求
24200-55211	UC 211	P 211	55	22,2	219	20	171	23	125	63,5	23	60	55,6	10°	M16			根据要求
24200-60212	UC 212	P 212	60	25,4	241	20	184	23	138	69,8	25	70	65,1	10°	M16			根据要求
