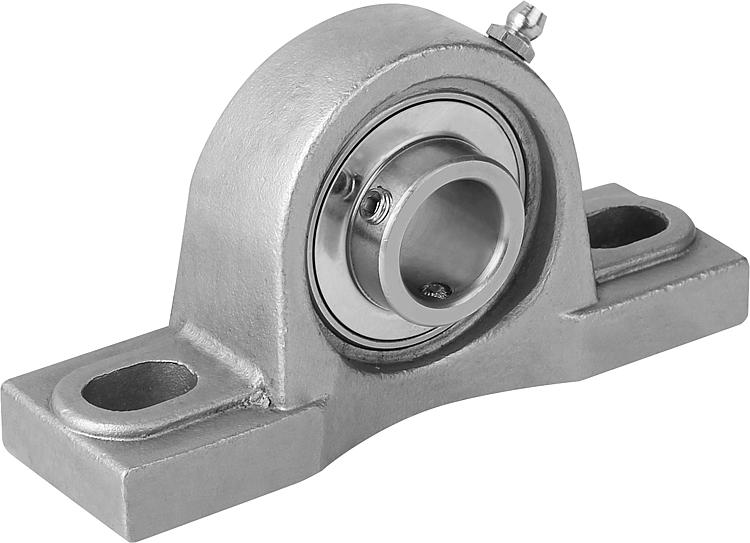

        不锈钢制座式轴承壳体轴承座

商品描述/产品说明

产品说明材料：

不锈钢 1.4301 制壳体。
不锈钢 1.4125 制轴承。
橡胶 NBR 制密封件。

规格：亮色。提示：壳体轴承座由一个密封、单列滚珠轴承和安装在壳体内的球形外环组成。得益于于轴承的球形外表面，轴的轴心偏差可以得到补偿。轴承为正公差。使用具有 h 公差过渡或滑配合的轴可实现这种效果。通过螺纹销将轴固定在内环上。

正常使用时，由于引入终生润滑，壳体轴承座是免维护的。如果严峻的环境条件使得需要重新润滑，可通过滑脂嘴后续喷涂润滑剂。

所有壳体尺寸均为标称尺寸，需考虑通常的铸造公差。温度范围：-15 °C 至 +100 °C。图纸提示：

1) 滚珠轴承

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 24240 不锈钢制座式轴承壳体轴承座

236 kB

图纸

商品选择/筛选

	MUC 204 / SUC 204 MUC 205 / SUC 205 MUC 206 / SUC 206 MUC 207 / SUC 207 MUC 208 / SUC 208 MUC 209 / SUC 209 MUC 210 / SUC 210	P 204 P 205 P 206 P 207 P 208 P 209 P 210	20 25 30 35 40 45 50	12,7 14,3 15,9 17,5 19	127 140 165 167 184 190 206	13 17 20	95 105 121 127 137 146 159	19 20 23	65 71 84 93 100 106 113	33,3 36,5 42,9 47,6 49,2 54 57,2	14 15 17 18 20 21	38 44 48 54 60	31 34,1 38,1 42,9 49,2 51,6	10°	M10 M14 M16				Reset
订货号	轴承	壳体	D	A1	B	D3	E	E1	H	H1	H2	L	L1	α	固定螺栓	CAD	配件	价格	订购
24240-20204	MUC 204 / SUC 204	P 204	20	12,7	127	13	95	19	65	33,3	14	38	31	10°	M10			根据要求
24240-25205	MUC 205 / SUC 205	P 205	25	14,3	140	13	105	19	71	36,5	15	38	34,1	10°	M10			根据要求
24240-30206	MUC 206 / SUC 206	P 206	30	15,9	165	17	121	20	84	42,9	17	44	38,1	10°	M14			根据要求
24240-35207	MUC 207 / SUC 207	P 207	35	17,5	167	17	127	20	93	47,6	18	48	42,9	10°	M14			根据要求
24240-40208	MUC 208 / SUC 208	P 208	40	19	184	17	137	20	100	49,2	18	54	49,2	10°	M14			根据要求
24240-45209	MUC 209 / SUC 209	P 209	45	19	190	17	146	20	106	54	20	54	49,2	10°	M14			根据要求
24240-50210	MUC 210 / SUC 210	P 210	50	19	206	20	159	23	113	57,2	21	60	51,6	10°	M16			根据要求
