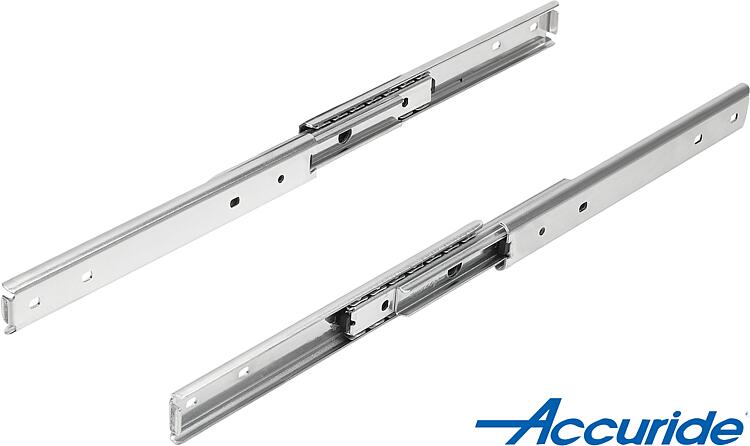

21334-03钢制伸缩滑轨，用于侧方安装， 全部伸出，负载能力最大 30 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：伸缩滑轨全部伸出时，行程与安装长度大概一致，确保操作更加舒适、灵活。
指定的负载能力以 450 mm 轨道距离确定，为 80,000 周期时的最大值。
不适合水平安装。
固定螺栓的头部高度不可超过 2.5 mm，否则可能导致与其他轨道部分发生碰撞。温度范围：-20 °C - +70 °C。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | -
- 128
- 160
- 224
- 256
- 320
- 384
- 416
- 480
- 512
| -
- 160
- 192
- 256
- 288
- 352
- 416
- 448
- 512
- 544
| | | | | | -
- 205,5
- 255
- 304
- 353
- 402
- 452
- 501
- 550
- 599
| -
- 200
- 250
- 300
- 350
- 400
- 450
- 500
- 550
- 600
| | | | | | | | Reset |
|---|

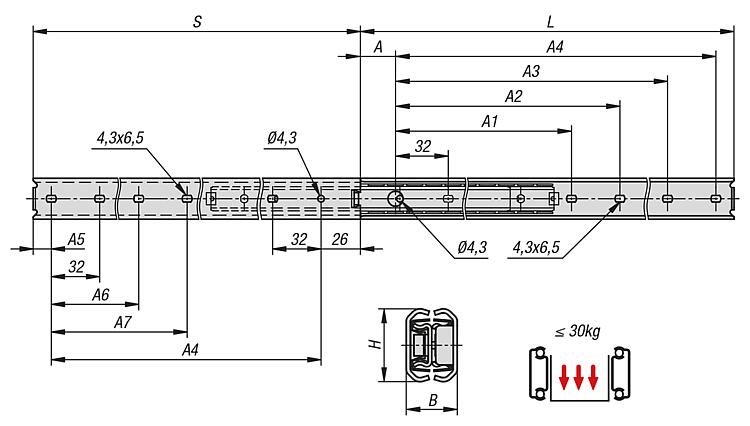

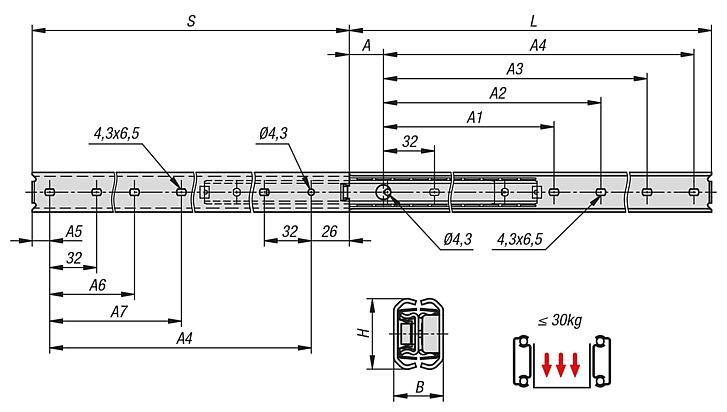

| 订货号 | 制造商商品编号 | A | A1 | A2 | A3 | A4 | A5 | A6 | A7 | B
| H | 行程
S | L | 每对负载能力
（80,000 个循环）
kg | 安装 | 产品类型 | 包装形式 | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-03-0200 | DZ2730-0020 | 26 | - | - | 128 | 160 | 14 | - | - | 19 | 27,1 | 205,5 | 200 | 22 | 侧面装配 | 标准型 | 1 件 = 1 对 |  | | 根据要求 | | | 21334-03-0250 | DZ2730-0025 | 26 | - | - | 160 | 192 | 32 | - | - | 19 | 27,1 | 255 | 250 | 25 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0300 | DZ2730-0030 | 26 | - | - | 224 | 256 | 18 | - | - | 19 | 27,1 | 304 | 300 | 28 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0350 | DZ2730-0035 | 26 | - | - | 256 | 288 | 36 | - | - | 19 | 27,1 | 353 | 350 | 30 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0400 | DZ2730-0040 | 26 | 192 | 224 | 320 | 352 | 22 | 128 | 160 | 19 | 27,1 | 402 | 400 | 30 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0450 | DZ2730-0045 | 26 | 224 | 256 | 384 | 416 | 8 | 160 | 192 | 19 | 27,1 | 452 | 450 | 28 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0500 | DZ2730-0050 | 26 | 256 | 288 | 416 | 448 | 26 | 160 | 192 | 19 | 27,1 | 501 | 500 | 25 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0550 | DZ2730-0055 | 26 | 256 | 288 | 480 | 512 | 12 | 224 | 256 | 19 | 27,1 | 550 | 550 | 22 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | | | 21334-03-0600 | DZ2730-0060 | 26 | 288 | 320 | 512 | 544 | 30 | 224 | 256 | 19 | 27,1 | 599 | 600 | 20 | 侧面装配 | 标准型 | 1 件 = 1 对 | | | 根据要求 | |
|
|
