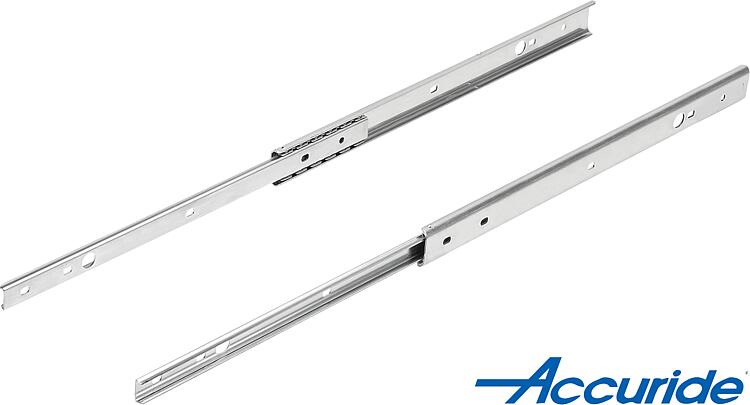

        钢制伸缩滑轨，用于侧方安装，部分伸出，负载能力最大 20 kg

商品描述/产品说明

产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：部分伸出的伸缩滑轨中，冲程小于安装长度。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 450 mm 轨道距离确定，为 80,000 周期时的最大值。

水平安装时，负载能力值减小约 75%。

固定螺栓的头部高度不可超过 2.5 mm，否则可能导致与其他轨道部分发生碰撞。温度范围：-20 °C - +70 °C。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21334-01 钢制伸缩滑轨，用于侧方安装，部分伸出，负载能力最大 20 kg

169 kB

安装说明 21334-01

343 kB

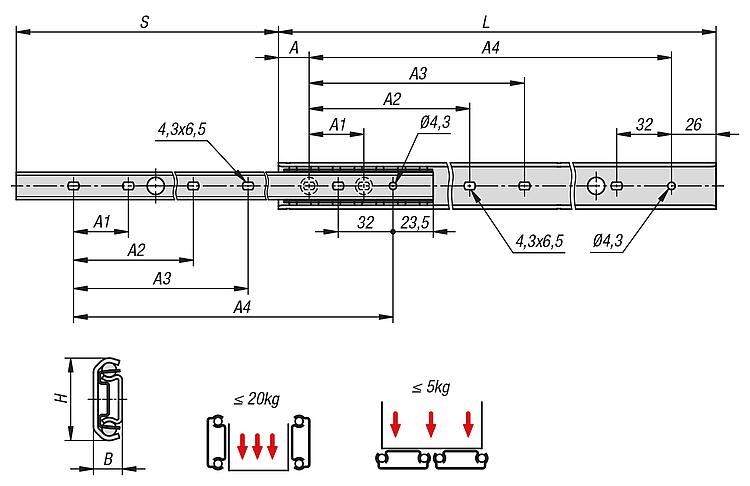

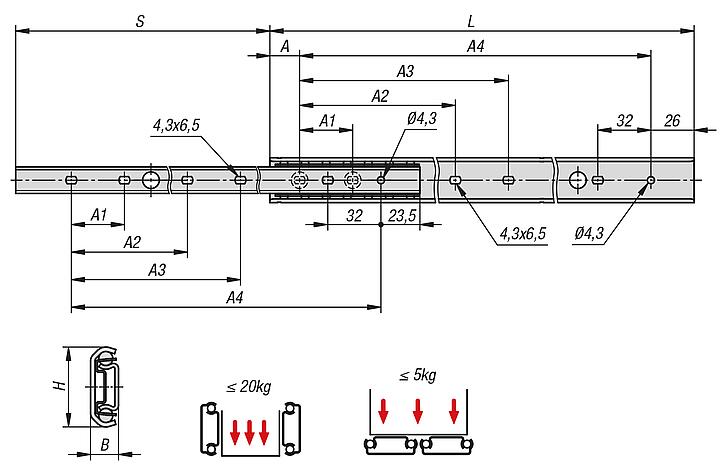

图纸

商品选择/筛选

订货号	制造商商品编号	A	A1	A2	A3	B	H	行程 S	L	安装	产品类型	每对负载能力（80,000 个循环） kg	包装形式	价格
21334-01-0200	DZ2720-0020	14	32	-	-	9,5	27,14	145,2	200	侧面装配	标准型	13	1 件 = 1 对	根据要求
21334-01-0250	DZ2720-0025	32	32	-	-	9,5	27,14	182,5	250	侧面装配	标准型	15	1 件 = 1 对	根据要求
21334-01-0300	DZ2720-0030	18	32	128	-	9,5	27,14	219,8	300	侧面装配	标准型	18	1 件 = 1 对	根据要求
21334-01-0350	DZ2720-0035	36	32	128	160	9,5	27,14	257,1	350	侧面装配	标准型	20	1 件 = 1 对	根据要求
21334-01-0400	DZ2720-0040	22	32	160	192	9,5	27,14	294,4	400	侧面装配	标准型	20	1 件 = 1 对	根据要求
21334-01-0450	DZ2720-0045	40	32	160	192	9,5	27,14	331,7	450	侧面装配	标准型	20	1 件 = 1 对	根据要求
21334-01-0500	DZ2720-0050	26	32	192	224	9,5	27,14	369	500	侧面装配	标准型	18	1 件 = 1 对	根据要求
