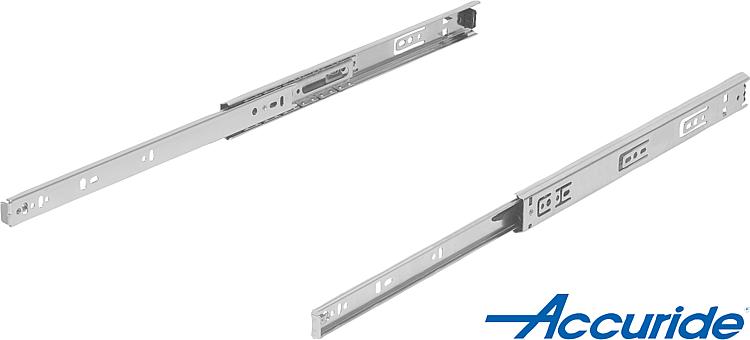

钢制伸缩滑轨用于侧方安装，部分伸出，负载能力最大 50 kg，A 型

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 滑台、导轨、定位台、小型滑动导轨、位置指示器
      - 伸缩滑轨
        钢制伸缩滑轨用于侧方安装部分伸出，负载能力最大 50 kg
        钢制伸缩滑轨用于侧方安装，部分伸出，负载能力最大 50 kg，A 型

商品描述/产品说明

产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：部分伸出的伸缩滑轨中，冲程小于安装长度。闩锁位于关闭位置。操作解锁杆可轻松取出抽屉并与导轨脱离。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力为 10,000 或 80,000 周期时的最大值。

不适合水平安装。

固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。

B 型：
此外，闩锁位于打开位置。优点：闩锁位于打开和关闭位置
前侧快速分离
易运行附件：伸缩滑轨钢制安装支架 21335-80图纸提示：

1) 21334-30-10250 和 21334-30-20250 无安装孔

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21334-30_A 钢制伸缩滑轨用于侧方安装，部分伸出，负载能力最大 50 kg，A 型

203 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

74,5 kB

Montageanleitung für Teleskopschienen 21334-30 / Installation instruction for telescopic slides 21334-30

4,8 MB

图纸

商品选择/筛选

订货号	制造商商品编号	类型	形状类型	安装	产品类型	每对负载能力（80,000 个循环） kg	每对负载能力 (10,000 周期) kg	包装形式	价格
21334-30-10250	DZ2132-0025	A	闩锁位于关闭位置	侧面装配	标准型	35	50	1 件 = 1 对	根据要求
21334-30-10300	DZ2132-0030	A	闩锁位于关闭位置	侧面装配	标准型	35	50	1 件 = 1 对	根据要求
21334-30-10350	DZ2132-0035	A	闩锁位于关闭位置	侧面装配	标准型	35	50	1 件 = 1 对	根据要求
21334-30-10400	DZ2132-0040	A	闩锁位于关闭位置	侧面装配	标准型	35	50	1 件 = 1 对	根据要求
21334-30-10450	DZ2132-0045	A	闩锁位于关闭位置	侧面装配	标准型	35	48	1 件 = 1 对	根据要求
21334-30-10500	DZ2132-0050	A	闩锁位于关闭位置	侧面装配	标准型	34	45	1 件 = 1 对	根据要求
21334-30-10550	DZ2132-0055	A	闩锁位于关闭位置	侧面装配	标准型	33	42	1 件 = 1 对	根据要求
21334-30-10600	DZ2132-0060	A	闩锁位于关闭位置	侧面装配	标准型	32	40	1 件 = 1 对	根据要求
21334-30-10650	DZ2132-0065	A	闩锁位于关闭位置	侧面装配	标准型	31	37	1 件 = 1 对	根据要求
21334-30-10700	DZ2132-0070	A	闩锁位于关闭位置	侧面装配	标准型	30	35	1 件 = 1 对	根据要求

订货号	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	B	H	行程 S	L	NLM 附件	价格
21334-30-10250	35	-	-	-	-	96	-	-	-	-	192	12,7	35	163	250	-	根据要求
21334-30-10300	35	224	-	-	-	96	-	-	-	-	242	12,7	35	205	300	-	根据要求
21334-30-10350	35	224	-	-	-	128	-	-	-	-	292	12,7	35	260	350	-	根据要求
21334-30-10400	35	224	-	320	-	128	-	-	-	-	342	12,7	35	281	400	21335-80-0397	根据要求
21334-30-10450	35	224	-	352	-	128	224	-	-	-	392	12,7	35	331	450	21335-80-0447	根据要求
21334-30-10500	35	224	-	416	-	128	224	-	-	-	442	12,7	35	376	500	21335-80-0497	根据要求
21334-30-10550	35	224	352	-	480	128	224	320	-	-	492	12,7	35	415	550	-	根据要求
21334-30-10600	35	224	352	480	-	128	224	320	-	-	542	12,7	35	451	600	-	根据要求
21334-30-10650	35	224	352	544	-	128	224	320	416	544	592	12,7	35	488	650	-	根据要求
21334-30-10700	35	224	352	544	-	128	224	288	416	-	642	12,7	35	526	700	-	根据要求
