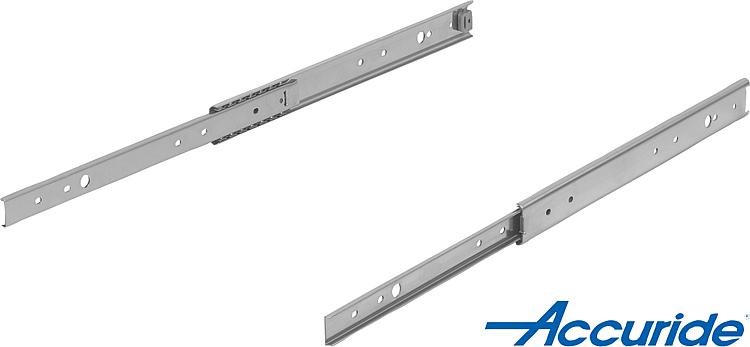

        不锈钢制伸缩滑轨用于侧方安装，部分伸出，负载能力最大 65 kg

商品描述/产品说明

产品说明材料：

不锈钢导轨 1.4301.
不锈钢滚珠轴承保持架 1.4301.
不锈钢滚珠 1.4034.

规格：亮色轨道。
亮色滚珠轴承保持架。
亮色滚珠。订购须知：成对出售。提示：部分伸出的伸缩滑轨中，冲程小于安装长度。闩锁位于关闭位置。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。
指定的负载能力以 450 mm 轨道距离确定，为 10,000 或 80,000 周期时的最大值。

水平安装时，负载能力值减小约 75%。

固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。优点：闩锁位于关闭位置
适用于平装
易运行特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21334-50 不锈钢制伸缩滑轨用于侧方安装，部分伸出，负载能力最大 65 kg

198 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

82,6 kB

Montageanleitung für Teleskopschienen 21334-50 / Installation instruction for telescopic slides 21334-50

2,3 MB

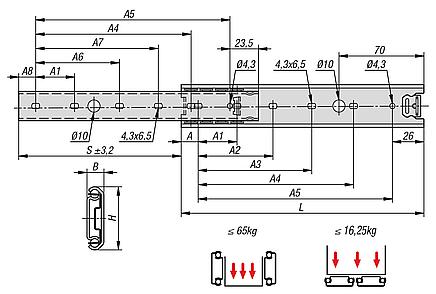

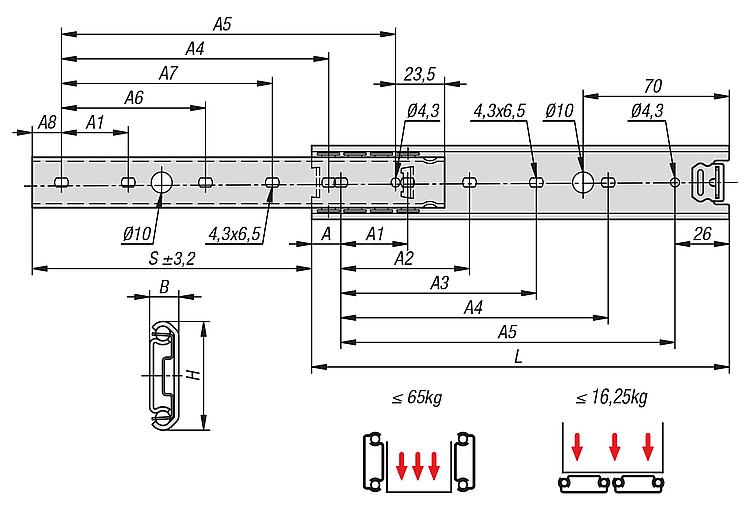

图纸

商品选择/筛选

		侧面装配	标准型	60 57 54 50 47 45 43 41 40	65 63 59 57 53 50 46 43 42	1 件 = 1 对				Reset
订货号	制造商商品编号	安装	产品类型	每对负载能力（80,000 个循环） kg	每对负载能力 (10,000 周期) kg	包装形式	CAD	配件	价格	订购
21334-50-0300	DS2028-0030	侧面装配	标准型	60	65	1 件 = 1 对			根据要求
21334-50-0350	DS2028-0035	侧面装配	标准型	57	63	1 件 = 1 对			根据要求
21334-50-0400	DS2028-0040	侧面装配	标准型	54	59	1 件 = 1 对			根据要求
21334-50-0450	DS2028-0045	侧面装配	标准型	50	57	1 件 = 1 对			根据要求
21334-50-0500	DS2028-0050	侧面装配	标准型	47	53	1 件 = 1 对			根据要求
21334-50-0550	DS2028-0055	侧面装配	标准型	45	50	1 件 = 1 对			根据要求
21334-50-0600	DS2028-0060	侧面装配	标准型	43	46	1 件 = 1 对			根据要求
21334-50-0650	DS2028-0065	侧面装配	标准型	41	43	1 件 = 1 对			根据要求
21334-50-0700	DS2028-0070	侧面装配	标准型	40	42	1 件 = 1 对			根据要求

	18 36 22 8 26 12 30 16 34	32	- 160 224 288 352	- 192 256 320 384	224 256 320 384 416 480 512 576 608	256 288 352 416 448 512 544 608 640	128 160 224 288 352	160 192 256 320 384	17,5 35,5 21,5 7,5 25,5 11,5 29,5 15,5 33,5	9,5	35,34	209 245 282 320 357 394 432 469 506	300 350 400 450 500 550 600 650 700				Reset
订货号	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	行程 S	L	CAD	配件	价格	订购
21334-50-0300	18	32	-	-	224	256	128	160	17,5	9,5	35,34	209	300			根据要求
21334-50-0350	36	32	160	192	256	288	160	192	35,5	9,5	35,34	245	350			根据要求
21334-50-0400	22	32	160	192	320	352	160	192	21,5	9,5	35,34	282	400			根据要求
21334-50-0450	8	32	224	256	384	416	224	256	7,5	9,5	35,34	320	450			根据要求
21334-50-0500	26	32	224	256	416	448	224	256	25,5	9,5	35,34	357	500			根据要求
21334-50-0550	12	32	288	320	480	512	288	320	11,5	9,5	35,34	394	550			根据要求
21334-50-0600	30	32	288	320	512	544	288	320	29,5	9,5	35,34	432	600			根据要求
21334-50-0650	16	32	352	384	576	608	352	384	15,5	9,5	35,34	469	650			根据要求
21334-50-0700	34	32	352	384	608	640	352	384	33,5	9,5	35,34	506	700			根据要求
