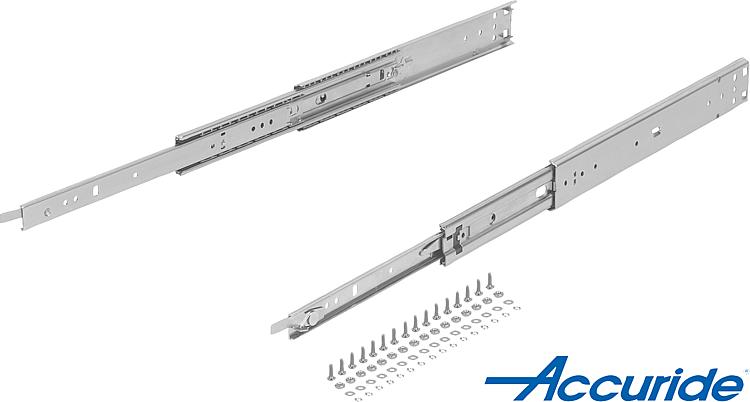

21334-60钢制伸缩滑轨 用于侧方安装，过度伸出，负载能力最大 68 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。
提示：过度伸出的伸缩滑轨中，冲程大于安装长度。闩锁位于打开和关闭位置。操作解锁杆可轻松取出抽屉并与导轨脱离。

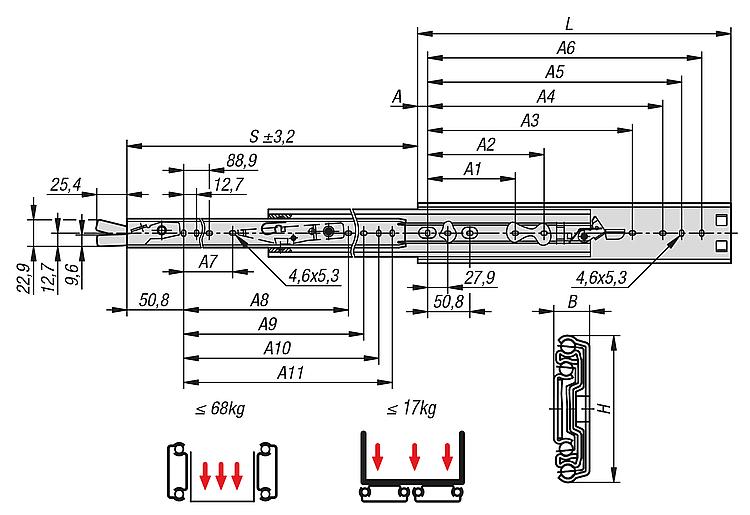

伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 450 mm 轨道距离确定，为 10,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。优点：闩锁位于打开和关闭位置
前侧快速分离
适合平装特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- -
- 177,8
- 203,2
- 228,6
- 254
- 279,4
- 304,8
| -
- -
- 314,4
- 365,2
- 416
- 466,8
- 517,6
- 568,4
| -
- 209,5
- 260,3
- 311,1
- 361,9
- 412,7
- 463,5
- 514,3
- 565,1
- 615,9
| -
- 234,9
- 285,7
- 336,5
- 387,3
- 438,1
- 488,9
- 539,7
- 590,5
- 641,3
| -
- 260,3
- 311,1
- 361,9
- 412,7
- 463,5
- 514,3
- 565,1
- 615,9
- 666,7
| -
- -
- 143
- 168,4
- 193,8
- 219,2
- 244,6
- 270
| -
- -
- 279,4
- 330,2
- 381
- 431,8
- 482,6
- 533,4
| -
- 200,1
- 250,9
- 301,7
- 352,5
- 403,3
- 454,1
- 504,9
- 555,7
- 606,5
| -
- 212,8
- 263,6
- 314,4
- 365,2
- 416
- 466,8
- 517,6
- 568,4
- 619,2
| -
- 225,5
- 276,6
- 327,1
- 377,9
- 428,7
- 479,5
- 530,3
- 581,1
- 631,9
| | | -
- 330
- 381
- 432
- 483
- 533
- 584
- 635
- 686
- 737
| -
- 305
- 356
- 406
- 457
- 508
- 559
- 610
- 660
- 711
| | | | Reset |
|---|
| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-60-0305 | 16 | - | - | - | 209,5 | 234,9 | 260,3 | - | - | 200,1 | 212,8 | 225,5 | 12,7 | 50,8 | 330 | 305 |  | | 根据要求 | | | 21334-60-0356 | 16 | 123,8 | - | - | 260,3 | 285,7 | 311,1 | - | - | 250,9 | 263,6 | 276,6 | 12,7 | 50,8 | 381 | 356 | | | 根据要求 | | | 21334-60-0406 | 16 | 123,8 | - | - | 311,1 | 336,5 | 361,9 | - | - | 301,7 | 314,4 | 327,1 | 12,7 | 50,8 | 432 | 406 | | | 根据要求 | | | 21334-60-0457 | 16 | 123,8 | 177,8 | 314,4 | 361,9 | 387,3 | 412,7 | 143 | 279,4 | 352,5 | 365,2 | 377,9 | 12,7 | 50,8 | 483 | 457 | | | 根据要求 | | | 21334-60-0508 | 16 | 123,8 | 203,2 | 365,2 | 412,7 | 438,1 | 463,5 | 168,4 | 330,2 | 403,3 | 416 | 428,7 | 12,7 | 50,8 | 533 | 508 | | | 根据要求 | | | 21334-60-0559 | 16 | 123,8 | 228,6 | 416 | 463,5 | 488,9 | 514,3 | 193,8 | 381 | 454,1 | 466,8 | 479,5 | 12,7 | 50,8 | 584 | 559 | | | 根据要求 | | | 21334-60-0610 | 16 | 123,8 | 254 | 466,8 | 514,3 | 539,7 | 565,1 | 219,2 | 431,8 | 504,9 | 517,6 | 530,3 | 12,7 | 50,8 | 635 | 610 | | | 根据要求 | | | 21334-60-0660 | 16 | 123,8 | 279,4 | 517,6 | 565,1 | 590,5 | 615,9 | 244,6 | 482,6 | 555,7 | 568,4 | 581,1 | 12,7 | 50,8 | 686 | 660 | | | 根据要求 | | | 21334-60-0711 | 16 | 123,8 | 304,8 | 568,4 | 615,9 | 641,3 | 666,7 | 270 | 533,4 | 606,5 | 619,2 | 631,9 | 12,7 | 50,8 | 737 | 711 | | | 根据要求 | |
|
|
