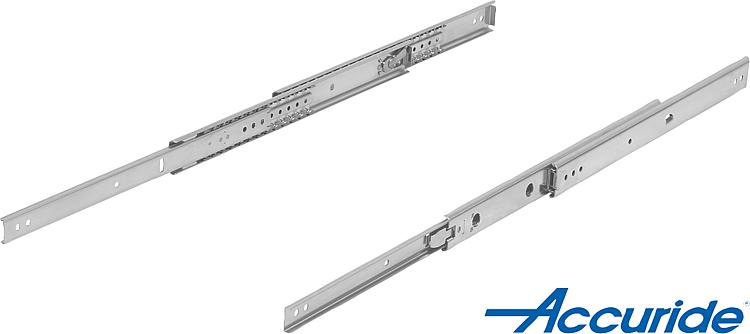

21334-80不锈钢制伸缩滑轨 用于侧方安装，过度伸出，负载能力最大 70 kg |
返回 |
|
|
产品说明材料：不锈钢导轨 1.4301.
不锈钢滚珠轴承保持架 1.4301.
不锈钢滚珠 1.4034. 规格：亮色轨道。
亮色滚珠轴承保持架。
亮色滚珠。订购须知：成对出售。提示：过度伸出的伸缩滑轨中，冲程大于安装长度。闩锁位于打开位置。操作解锁杆可轻松取出抽屉并与导轨脱离。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 450 mm 轨道距离确定，为 10,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。
固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。温度范围：-20 °C 至 +110 °C。优点：闩锁位于打开位置
前侧快速分离特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | -
- -
- 250,8
- 301,6
- 352,4
- 403,2
- 454
- 504,8
- 555,6
| -
- 260,3
- 311,1
- 361,9
- 412,7
- 463,5
- 514,3
- 565,1
- 615,9
- 666,7
| -
- 273
- 323,8
- 374,6
- 425,4
- 476,2
- 527
- 577,8
- 628,6
- 679,4
| -
- -
- 212,7
- 238,1
- 263,5
- 288,9
- 314,3
- 339,7
| -
- -
- 365,2
- 415,9
- 466,7
- 517,7
- 568,3
| -
- -
- 298,4
- 349,2
- 400
- 450,8
- 501,6
- 552,4
- 603,2
- 654
| | | -
- 327
- 378
- 429
- 479,5
- 530,5
- 581
- 632
- 683
- 733,5
| -
- 305
- 356
- 406
- 457
- 508
- 559
- 610
- 660
- 711
| | | | Reset |
|---|

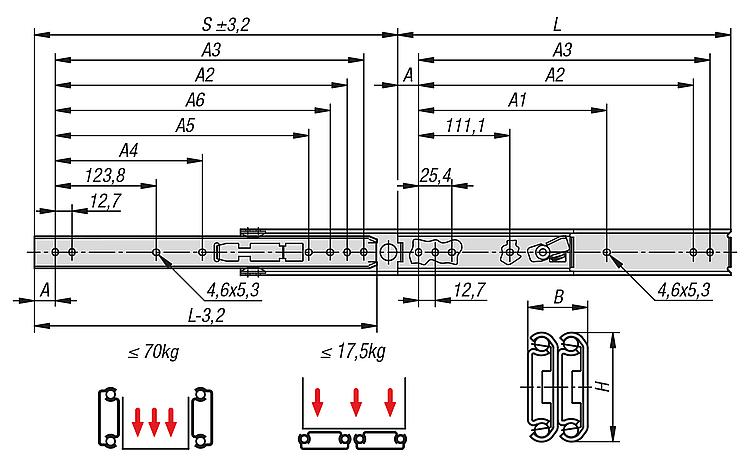

| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-80-0305 | 15,9 | - | 260,3 | 273 | - | - | - | 19,1 | 35,3 | 327 | 305 |  | | 根据要求 | | | 21334-80-0356 | 15,9 | - | 311,1 | 323,8 | - | - | 298,4 | 19,1 | 35,3 | 378 | 356 | | | 根据要求 | | | 21334-80-0406 | 15,9 | 250,8 | 361,9 | 374,6 | - | - | 349,2 | 19,1 | 35,3 | 429 | 406 | | | 根据要求 | | | 21334-80-0457 | 15,9 | 301,6 | 412,7 | 425,4 | 212,7 | - | 400 | 19,1 | 35,3 | 479,5 | 457 | | | 根据要求 | | | 21334-80-0508 | 15,9 | 352,4 | 463,5 | 476,2 | 238,1 | 365,2 | 450,8 | 19,1 | 35,3 | 530,5 | 508 | | | 根据要求 | | | 21334-80-0559 | 15,9 | 403,2 | 514,3 | 527 | 263,5 | 415,9 | 501,6 | 19,1 | 35,3 | 581 | 559 | | | 根据要求 | | | 21334-80-0610 | 15,9 | 454 | 565,1 | 577,8 | 288,9 | 466,7 | 552,4 | 19,1 | 35,3 | 632 | 610 | | | 根据要求 | | | 21334-80-0660 | 15,9 | 504,8 | 615,9 | 628,6 | 314,3 | 517,7 | 603,2 | 19,1 | 35,3 | 683 | 660 | | | 根据要求 | | | 21334-80-0711 | 15,9 | 555,6 | 666,7 | 679,4 | 339,7 | 568,3 | 654 | 19,1 | 35,3 | 733,5 | 711 | | | 根据要求 | |
|
|
