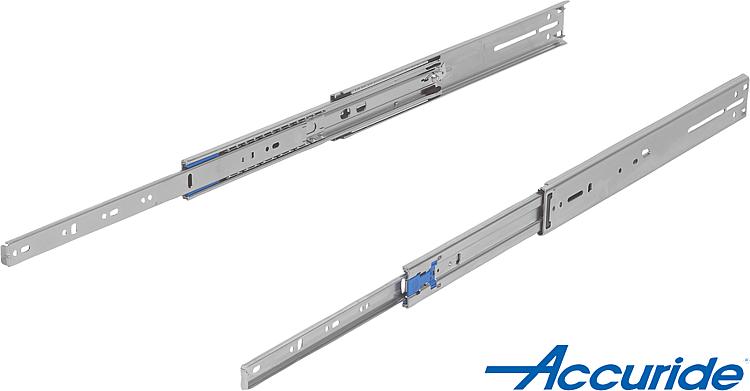

21334-90钢制伸缩滑轨 用于侧方安装，过度伸出，负载能力最大 82 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。

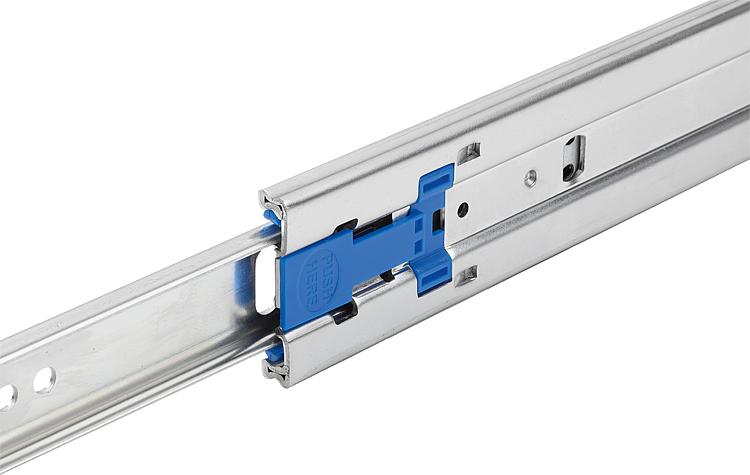

经硬化处理的滚珠。订购须知：成对出售。提示：过度伸出的伸缩滑轨中，冲程大于安装长度。闩锁位于打开位置。操作解锁杆可轻松取出抽屉并与导轨脱离。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 450 mm 轨道距离确定，为 10,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。
固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。优点：闩锁位于打开位置
前侧快速分离 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 制造商商品编号 | 安装 | 产品类型 | 负载能力
每对
kg | 包装形式 | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-90-0406 | DZ3507-0016 | 侧面装配 | 标准型 | 71 | 1 件 = 1 对 |  | | 根据要求 | | | 21334-90-0457 | DZ3507-0018 | 侧面装配 | 标准型 | 76 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0508 | DZ3507-0020 | 侧面装配 | 标准型 | 80 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0559 | DZ3507-0022 | 侧面装配 | 标准型 | 82 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0610 | DZ3507-0024 | 侧面装配 | 标准型 | 81 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0660 | DZ3507-0026 | 侧面装配 | 标准型 | 78 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0711 | DZ3507-0028 | 侧面装配 | 标准型 | 73 | 1 件 = 1 对 | | | 根据要求 | | | 21334-90-0762 | DZ3507-0030 | 侧面装配 | 标准型 | 67 | 1 件 = 1 对 | | | 根据要求 | |

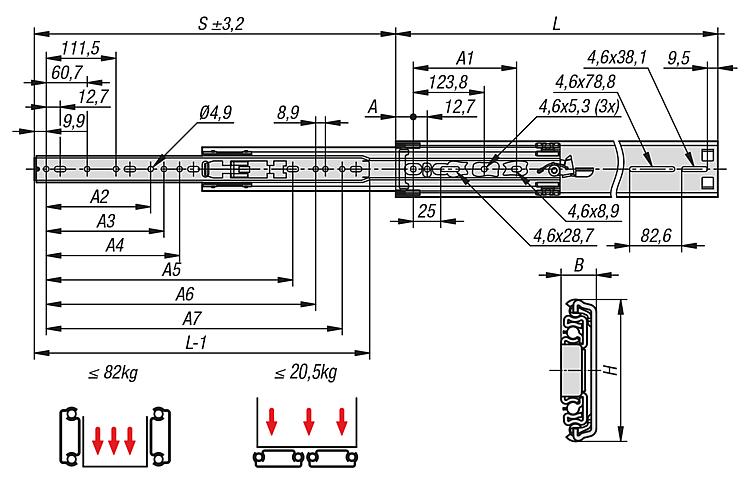

| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-90-0406 | 16 | 153,7 | - | - | - | - | 162,6 | 336,5 | 12,7 | 51,6 | 457 | 406 | | | 根据要求 | | | 21334-90-0457 | 16 | 178,8 | - | - | 164,8 | - | - | 387,3 | 12,7 | 51,6 | 508 | 457 | | | 根据要求 | | | 21334-90-0508 | 16 | 203,8 | - | 172,1 | 203,2 | - | - | 438,1 | 12,7 | 51,6 | 559 | 508 | | | 根据要求 | | | 21334-90-0559 | 16 | 228,8 | - | - | 213 | - | 407 | 488,9 | 12,7 | 51,6 | 610 | 559 | | | 根据要求 | | | 21334-90-0610 | 16 | 253,8 | 254 | 273,7 | - | - | 457,8 | 539,7 | 12,7 | 51,6 | 660 | 610 | | | 根据要求 | | | 21334-90-0660 | 16 | 278,7 | 140,3 | 232,4 | 269,1 | - | 508,6 | 590,5 | 12,7 | 51,6 | 711 | 660 | | | 根据要求 | | | 21334-90-0711 | 16 | 303,8 | 191,1 | 283,2 | 304,8 | 526 | 559,4 | 641,4 | 12,7 | 51,6 | 762 | 711 | | | 根据要求 | | | 21334-90-0762 | 16 | 328,8 | - | 241,9 | 319,9 | 527,1 | 610,2 | 692,1 | 12,7 | 51,6 | 813 | 762 | | | 根据要求 | |
|
|
