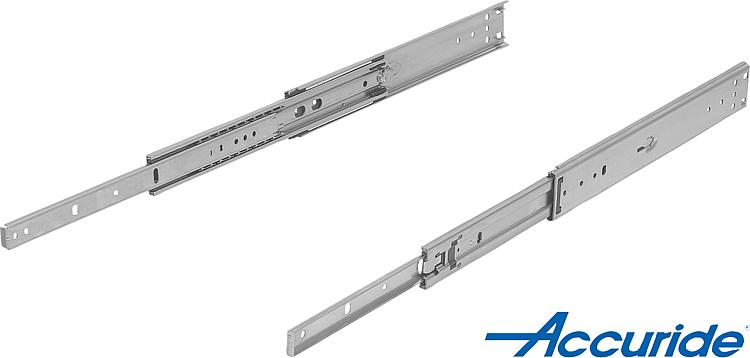

21334-95不锈钢制伸缩滑轨 用于侧方安装，过度伸出，负载能力最大 90 kg |
返回 |
|
|
产品说明材料：不锈钢导轨 1.4301.
不锈钢滚珠轴承保持架 1.4301.
不锈钢滚珠 1.4034. 规格：亮色轨道。
亮色滚珠轴承保持架。
亮色滚珠。订购须知：成对出售。提示：过度伸出的伸缩滑轨中，冲程大于安装长度。闩锁位于打开位置。操作解锁杆可轻松取出抽屉并与导轨脱离。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 400 mm 轨道距离确定，为 10,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。
固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。优点：闩锁位于打开位置

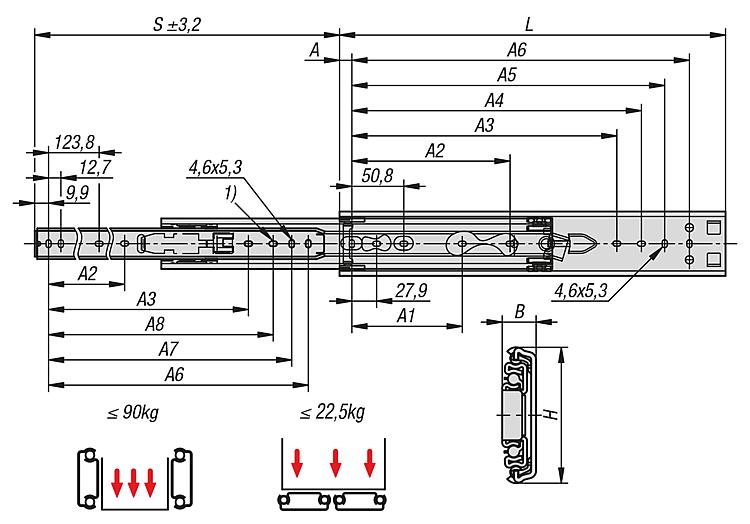

前侧快速分离图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | -
- -
- 314,4
- 365,3
- 416,1
- 466,9
- 517,7
| -
- 209,6
- 260,4
- 311,2
- 362
- 412,8
- 463,6
- 514,4
- 565,2
| -
- 235
- 285,8
- 336,6
- 387,4
- 438,2
- 489
- 539,8
- 590,6
| -
- 260,4
- 311,2
- 362
- 412,8
- 463,6
- 514,4
- 565,2
- 616
| -
- 247,7
- 298,5
- 349,3
- 400,1
- 450,9
- 501,7
- 552,5
- 603,3
| -
- -
- 285,8
- 336,6
- 387,4
- 438,2
- 489
- 539,8
- 590,6
| | | | | | | | Reset |
|---|
| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-95-0305 | 15,9 | - | - | - | 209,6 | 235 | 260,4 | 247,7 | - | 12,7 | 51,6 | 330 | 305 |  | | 根据要求 | | | 21334-95-0356 | 15,9 | - | - | - | 260,4 | 285,8 | 311,2 | 298,5 | 285,8 | 12,7 | 51,6 | 381 | 356 | | | 根据要求 | | | 21334-95-0406 | 15,9 | 123,8 | - | - | 311,2 | 336,6 | 362 | 349,3 | 336,6 | 12,7 | 51,6 | 432 | 406 | | | 根据要求 | | | 21334-95-0457 | 15,9 | 123,8 | 177,8 | 314,4 | 362 | 387,4 | 412,8 | 400,1 | 387,4 | 12,7 | 51,6 | 483 | 457 | | | 根据要求 | | | 21334-95-0508 | 15,9 | 123,8 | 203,2 | 365,3 | 412,8 | 438,2 | 463,6 | 450,9 | 438,2 | 12,7 | 51,6 | 533 | 508 | | | 根据要求 | | | 21334-95-0559 | 15,9 | 123,8 | 228,6 | 416,1 | 463,6 | 489 | 514,4 | 501,7 | 489 | 12,7 | 51,6 | 584 | 559 | | | 根据要求 | | | 21334-95-0610 | 15,9 | 123,8 | 254 | 466,9 | 514,4 | 539,8 | 565,2 | 552,5 | 539,8 | 12,7 | 51,6 | 635 | 610 | | | 根据要求 | | | 21334-95-0660 | 15,9 | 123,8 | 279,4 | 517,7 | 565,2 | 590,6 | 616 | 603,3 | 590,6 | 12,7 | 51,6 | 686 | 660 | | | 根据要求 | |
|
|
