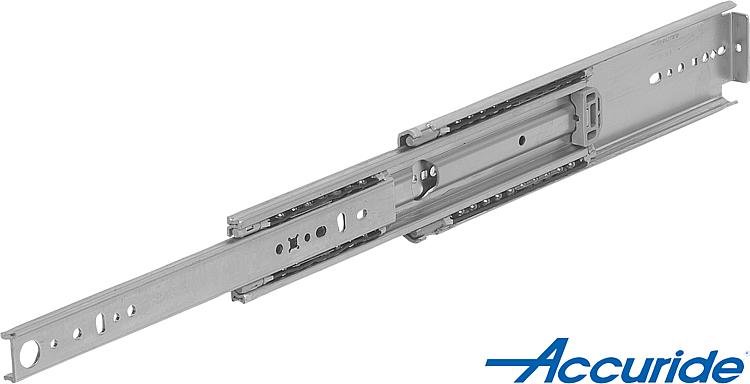

21335-30钢制伸缩滑轨 用于侧方安装，全部伸出，负载能力最大 272 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：单个出售。提示：伸缩滑轨全部伸出时，行程与安装长度大概一致，确保操作更加舒适、灵活。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力为 10,000 周期时的最大值。
水平安装时，该值减小 70% 左右。
固定螺栓的头部高度不可超过 4.8 毫米，否则可能导致与其他轨道部分发生碰撞。
伸缩滑轨不可成对订购。
如需单侧锁定，可与 21335-25 组合使用。温度范围：-20 °C - +70 °C。优点：适用于平装
用于重载应用
易运行附件：钢制伸缩滑轨 21335-25。说明：成对使用的伸缩滑轨决定了最大负载能力。图纸提示：1) 21335-30-1524 有安装孔
2) 紧固螺栓切口 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- -
- 393,7
- 419,1
- 444,5
- 546,1
- 596,9
| -
- -
- 501,7
- 552,5
- 603,3
- 654,1
- 755,7
- 806,5
- 857,3
- 958,9
| -
- 152,4
- 203,2
- 254
- 304,8
- 355,6
- 406,4
- 457,2
- 508
- 558,8
- 609,6
- 660,4
- 711,2
- 762
- 812,8
- 914,4
- 965,2
- 1016
- 1117,6
- 1270
- 1422,4
| -
- 209,6
- 260,4
- 311,2
- 362
- 412,8
- 463,6
- 514,4
- 565,2
- 616
- 666,8
- 717,6
- 768,4
- 819,2
- 870
- 971,6
- 1022,4
- 1073,2
- 1174,8
- 1327,2
- 1479,6
| -
- 228,6
- 279,4
- 330,2
- 381
- 431,8
- 482,6
- 533,4
- 584,2
- 635
- 685,8
- 736,6
- 787,4
- 838,2
- 889
- 990,6
- 1041,4
- 1092,2
- 1193,8
- 1346,2
- 1498,6
| | | | | | -
- -
- 246,1
- 296,9
- 347,7
- 398,5
- 449,3
- 500,1
- 550,9
- 601,7
- 652,5
- 703,3
- 804,9
- 855,7
- 906,5
- 1008,1
- 1160,5
- 1312,9
| -
- 103,1
- 153,9
- 204,7
- 255,5
- 306,3
- 357,1
- 407,9
- 458,7
- 509,5
- 560,3
- 611,1
- 661,9
- 712,7
- 763,5
- 865,1
- 915,9
- 966,7
- 1068,3
- 1220,8
- 1373,1
| -
- 128,5
- 179,3
- 230,1
- 280,9
- 331,7
- 382,5
- 433,3
- 484,1
- 534,9
- 585,7
- 636,5
- 687,3
- 738,1
- 788,9
- 890,5
- 941,3
- 992,1
- 1093,7
- 1246,2
- 1398,5
| -
- 147,6
- 198,4
- 249,2
- 300
- 350,8
- 401,6
- 452,4
- 503,2
- 554
- 604,8
- 655,6
- 706,4
- 757,2
- 808
- 909,6
- 960,4
- 1011,2
- 1112,8
- 1265,2
- 1417,6
| -
- 166,6
- 217,4
- 268,2
- 319
- 369,8
- 420,6
- 471,4
- 522,2
- 573
- 623,8
- 674,6
- 725,4
- 776,2
- 827
- 928,6
- 979,4
- 1030,2
- 1131,8
- 1284,2
- 1436,6
| | | -
- 254
- 304,8
- 355,6
- 406,4
- 457,2
- 508
- 558,8
- 609,6
- 660,4
- 711,2
- 762
- 812,8
- 863,6
- 914,4
- 1016
- 1066,8
- 1117,6
- 1219,2
- 1371,6
- 1524
| -
- 254
- 304,8
- 355,6
- 406,4
- 457,2
- 508
- 558,8
- 609,6
- 660,4
- 711,2
- 762
- 812,8
- 863,6
- 914,4
- 1016
- 1066,8
- 1117,6
- 1219,2
- 1371,6
- 1524
| | | | Reset |
|---|
| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | A15 | A16 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21335-30-0254 | 12,7 | - | - | - | 152,4 | 209,6 | 228,6 | - | - | - | - | - | - | 103,1 | 128,5 | 147,6 | 166,6 | 19,1 | 76,2 | 254 | 254 |  | | 根据要求 | | | 21335-30-0305 | 12,7 | - | - | - | 203,2 | 260,4 | 279,4 | - | - | - | - | - | - | 153,9 | 179,3 | 198,4 | 217,4 | 19,1 | 76,2 | 304,8 | 304,8 | | | 根据要求 | | | 21335-30-0356 | 12,7 | - | - | - | 254 | 311,2 | 330,2 | - | - | - | - | - | - | 204,7 | 230,1 | 249,2 | 268,2 | 19,1 | 76,2 | 355,6 | 355,6 | | | 根据要求 | | | 21335-30-0406 | 12,7 | - | - | - | 304,8 | 362 | 381 | 127 | - | - | - | - | - | 255,5 | 280,9 | 300 | 319 | 19,1 | 76,2 | 406,4 | 406,4 | | | 根据要求 | | | 21335-30-0457 | 12,7 | - | - | - | 355,6 | 412,8 | 431,8 | 127 | - | - | - | - | 246,1 | 306,3 | 331,7 | 350,8 | 369,8 | 19,1 | 76,2 | 457,2 | 457,2 | | | 根据要求 | | | 21335-30-0508 | 12,7 | - | - | - | 406,4 | 463,6 | 482,6 | 127 | 190,5 | - | - | - | 296,9 | 357,1 | 382,5 | 401,6 | 420,6 | 19,1 | 76,2 | 508 | 508 | | | 根据要求 | | | 21335-30-0559 | 12,7 | - | - | - | 457,2 | 514,4 | 533,4 | 127 | 190,5 | - | - | - | 347,7 | 407,9 | 433,3 | 452,4 | 471,4 | 19,1 | 76,2 | 558,8 | 558,8 | | | 根据要求 | | | 21335-30-0610 | 12,7 | - | - | - | 508 | 565,2 | 584,2 | 127 | 190,5 | - | - | - | 398,5 | 458,7 | 484,1 | 503,2 | 522,2 | 19,1 | 76,2 | 609,6 | 609,6 | | | 根据要求 | | | 21335-30-0660 | 12,7 | - | - | - | 558,8 | 616 | 635 | 127 | 190,5 | - | - | - | 449,3 | 509,5 | 534,9 | 554 | 573 | 19,1 | 76,2 | 660,4 | 660,4 | | | 根据要求 | | | 21335-30-0711 | 12,7 | - | - | - | 609,6 | 666,8 | 685,8 | 127 | 190,5 | - | - | - | 500,1 | 560,3 | 585,7 | 604,8 | 623,8 | 19,1 | 76,2 | 711,2 | 711,2 | | | 根据要求 | | | 21335-30-0762 | 12,7 | 235 | - | 501,7 | 660,4 | 717,6 | 736,6 | 127 | 190,5 | 368,3 | - | - | 550,9 | 611,1 | 636,5 | 655,6 | 674,6 | 19,1 | 76,2 | 762 | 762 | | | 根据要求 | | | 21335-30-0813 | 12,7 | 235 | 393,7 | 552,5 | 711,2 | 768,4 | 787,4 | 127 | 190,5 | 368,3 | - | - | 601,7 | 661,9 | 687,3 | 706,4 | 725,4 | 19,1 | 76,2 | 812,8 | 812,8 | | | 根据要求 | | | 21335-30-0864 | 12,7 | 235 | 419,1 | 603,3 | 762 | 819,2 | 838,2 | 127 | 190,5 | 368,3 | 469,9 | - | 652,5 | 712,7 | 738,1 | 757,2 | 776,2 | 19,1 | 76,2 | 863,6 | 863,6 | | | 根据要求 | | | 21335-30-0914 | 12,7 | 235 | 444,5 | 654,1 | 812,8 | 870 | 889 | 127 | 190,5 | 368,3 | 520,7 | - | 703,3 | 763,5 | 788,9 | 808 | 827 | 19,1 | 76,2 | 914,4 | 914,4 | | | 根据要求 | | | 21335-30-1016 | 12,7 | 235 | 546,1 | 755,7 | 914,4 | 971,6 | 990,6 | 127 | 190,5 | 368,3 | 520,7 | - | 804,9 | 865,1 | 890,5 | 909,6 | 928,6 | 19,1 | 76,2 | 1016 | 1016 | | | 根据要求 | | | 21335-30-1067 | 12,7 | 235 | 546,1 | 806,5 | 965,2 | 1022,4 | 1041,4 | 127 | 190,5 | 368,3 | 520,7 | - | 855,7 | 915,9 | 941,3 | 960,4 | 979,4 | 19,1 | 76,2 | 1066,8 | 1066,8 | | | 根据要求 | | | 21335-30-1118 | 12,7 | 235 | 546,1 | 857,3 | 1016 | 1073,2 | 1092,2 | 127 | 190,5 | 368,3 | 520,7 | - | 906,5 | 966,7 | 992,1 | 1011,2 | 1030,2 | 19,1 | 76,2 | 1117,6 | 1117,6 | | | 根据要求 | | | 21335-30-1220 | 12,7 | 235 | 596,9 | 958,9 | 1117,6 | 1174,8 | 1193,8 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1008,1 | 1068,3 | 1093,7 | 1112,8 | 1131,8 | 19,1 | 76,2 | 1219,2 | 1219,2 | | | 根据要求 | | | 21335-30-1372 | 12,7 | 235 | 596,9 | 958,9 | 1270 | 1327,2 | 1346,2 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1160,5 | 1220,8 | 1246,2 | 1265,2 | 1284,2 | 19,1 | 76,2 | 1371,6 | 1371,6 | | | 根据要求 | | | 21335-30-1524 | 12,7 | 235 | 596,9 | 958,9 | 1422,4 | 1479,6 | 1498,6 | 127 | 190,5 | 368,3 | 520,7 | 825,5 | 1312,9 | 1373,1 | 1398,5 | 1417,6 | 1436,6 | 19,1 | 76,2 | 1524 | 1524 | | | 根据要求 | |
|
|
