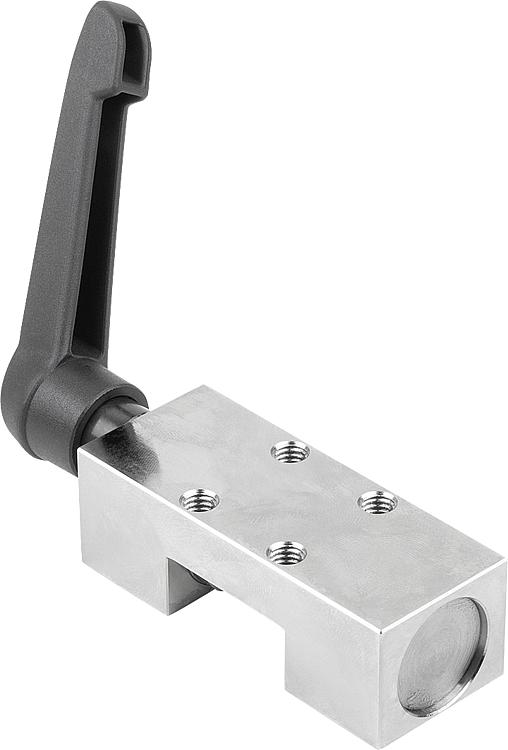

        型材导轨的夹紧元件

商品描述/产品说明

产品说明材料：外壳为钢制。从尺寸为 55 的铝开始。
塑料锁紧手柄，强度等级为 12.9 的丝杠。规格：镀镍壳体。从尺寸 55 的阳极氧化开始。
锁紧手柄和丝杠经黑色氧化处理。提示：适用于静态夹紧过程的手动控制的夹紧元件。通过可自由调校的锁紧手柄手动执行夹紧过程。浮动放置的钳口在轨道上生成了一个对称分布的力。静态夹紧循环高达 50,000（B10d 值）。

基本上，夹紧元件和线性导轨之间的摩擦连接是在型材导轨的自由表面上产生的，因而滚珠导轨的滚道不会受到损坏。

检查夹持力，并在型材导轨上涂上油性的润滑层。

根据所使用的滑座，需要一种可平衡高度的转接板。温度范围：-10 °C 至 +70 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21427 型材导轨的夹紧元件

280 kB

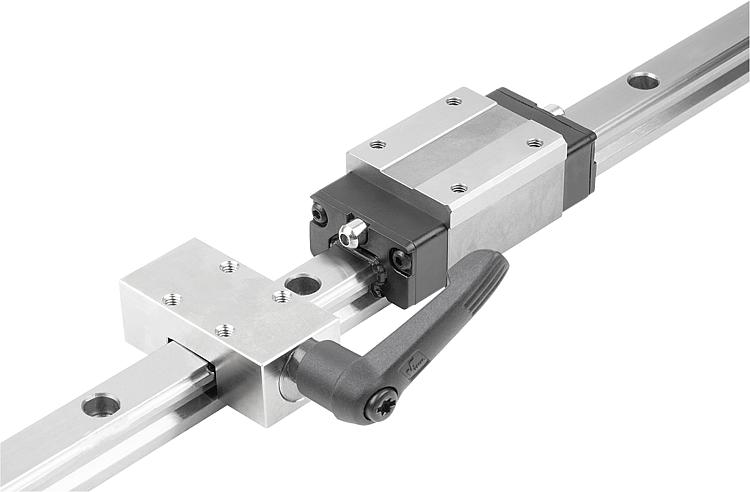

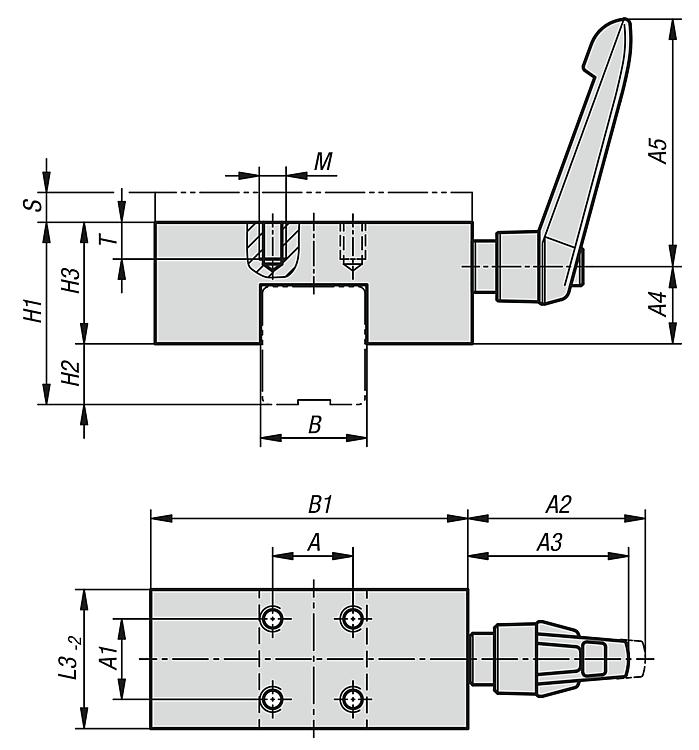

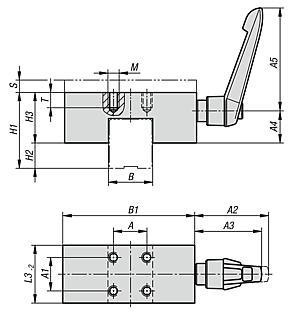

图纸

商品选择/筛选

	15 20 25 30 35 45 55	17 15 20 22 24 26 30	17 15 20 22 24 26 30	33,5 45,5 58 66	30 41,5 53,5 61	12,5 13 16,2 21,5 27 26,5 37,5	40 65 80 95	15 20 25 28 34 45 53	47 60 70 90 100 120 140	24 28 36 42 48 60 70	6,5 8 12 16 18 21	17,5 20 23 30 37 44 51	24 30 39 44 49	M4 M5 M6 M8 M10 M14	4 2 3 7 10	5 6 8 10 14	1200 2000	5 7 15 22	21427-915 21427-920 21427-925 21427-930 21427-935 21427-945 21427-955				Reset
订货号	尺寸	A	A1	A2	A3	A4	A5	B	B1	H1	H2	H3	L3	M	S	T	夹持力 F1 N	锁紧扭矩 Nm	订货号转接板	CAD	配件	价格	订购
21427-15	15	17	17	33,5	30	12,5	40	15	47	24	6,5	17,5	24	M4	4	5	1200	5	21427-915			根据要求
21427-20	20	15	15	45,5	41,5	13	65	20	60	28	8	20	24	M5	2	6	1200	7	21427-920			根据要求
21427-25	25	20	20	45,5	41,5	16,2	65	25	70	36	12	23	30	M6	4	8	1200	7	21427-925			根据要求
21427-30	30	22	22	58	53,5	21,5	80	28	90	42	12	30	39	M6	3	8	2000	15	21427-930			根据要求
21427-35	35	24	24	58	53,5	27	80	34	100	48	16	37	39	M8	7	10	2000	15	21427-935			根据要求
21427-45	45	26	26	58	53,5	26,5	80	45	120	60	18	44	44	M10	10	14	2000	15	21427-945			根据要求
21427-55	55	30	30	66	61	37,5	95	53	140	70	21	51	49	M14	10	14	2000	22	21427-955			根据要求
