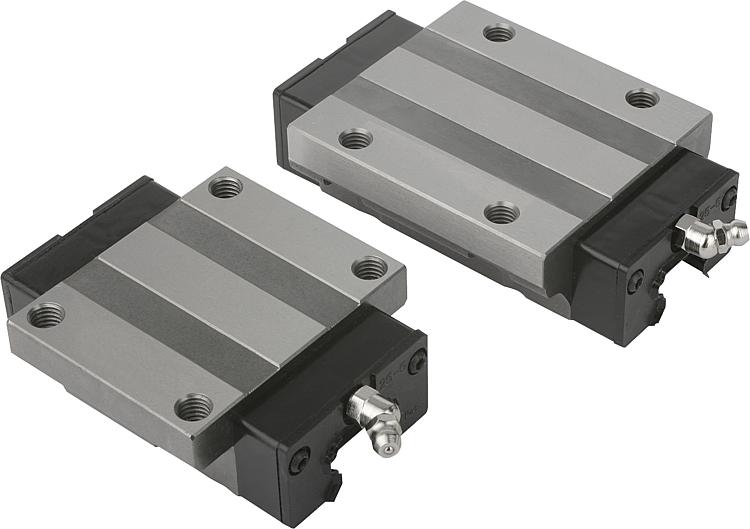

        带法兰的导向滑块

商品描述/产品说明

产品说明材料：调质钢主体。
滚动轴承钢制滚珠。
塑料制转向器。规格：亮色。提示：具有符合精度 N、无预应力（Z0）的循环滚珠轴承导轨的法兰的导向滑块。带两侧端部密封件。半圆拱轮廓的 4 列结构。滚道为 45°，因此可接收所有方向的负载。

高动态值：v = 5 m/s。

持续运行模式下的使用温度最高 80 °C。根据要求：可提供不同精度和预应力等级。图纸提示：

1) 磨削限动边

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21402 带法兰的导向滑块

195 kB

滚动导轨使用说明

284 kB

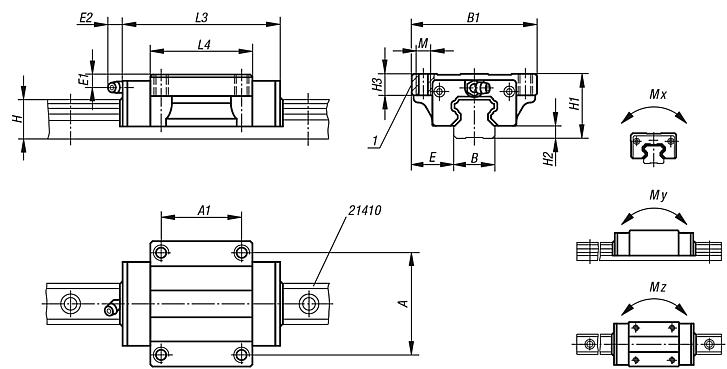

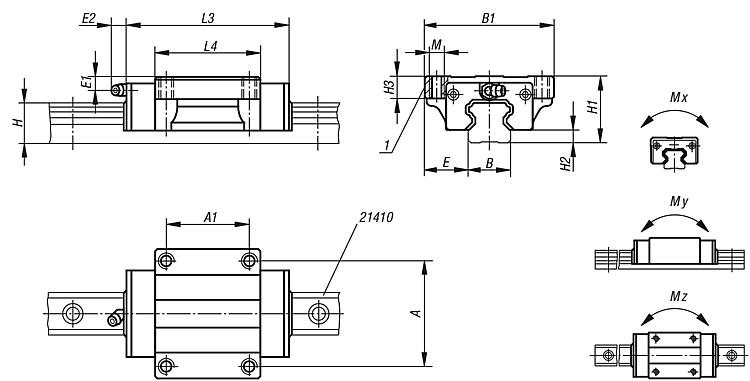

图纸

商品选择/筛选

订货号	规格	尺寸	Mx Nm	My Nm	Mz Nm	额定负载动态 N	额定负载静态 N	润滑孔	A	A1	B	B1	E	E1	E2	H	H1	H2	H3	L3	L4	M	价格
21402-15106601	标准	15	70	50	50	6850	12700	Ø3	38	30	15	47	16	4,3	5	14	24	4,6	8	66	40	M5	根据要求
21402-20107801	标准	20	220	180	180	14500	25600	M6x1	53	40	20	63	21,5	5	13,5	18	30	5	9	77,8	48,8	M6	根据要求
21402-25108801	标准	25	360	320	310	21400	40000	M6x1	57	45	23	70	23,5	5	13,5	22	36	7	12	88	57	M8	根据要求
21402-30110901	标准	30	600	500	490	29800	54900	M6x1	72	52	28	90	31	7	13	26	42	9	12	109	72	M10	根据要求
21402-25211001	长	25	504	448	434	29960	56000	M6x1	57	45	23	70	23,5	5	13,5	22	36	7	12	110,1	79,1	M8	根据要求
21402-30213101	长	30	785	650	650	39000	71900	M6x1	72	52	28	90	31	7	13	26	42	9	12	131,3	94,3	M10	根据要求
