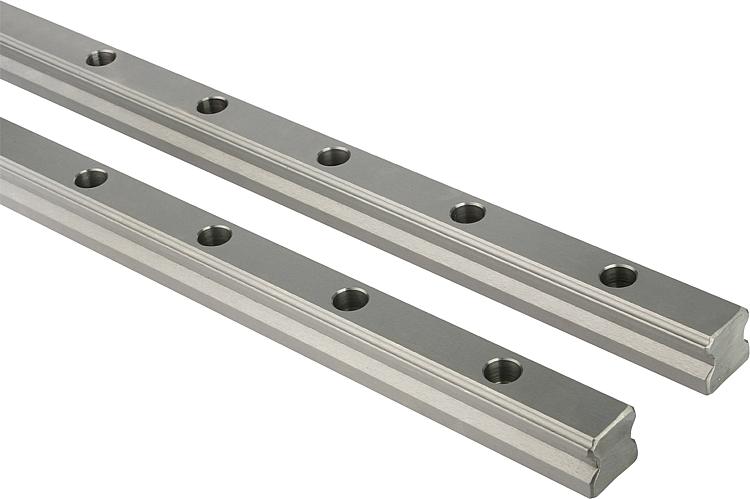

        型材导轨

商品描述/产品说明

产品说明材料：钢制。规格：经感应淬火和打磨处理的滚道。提示：可从上部拧紧的型材导轨。型材导轨有四种规格可供选择，在其上可安装一个或多个导向滑块。半圆拱轮廓的 4 列结构。滚道为 45°，因此可接收所有方向的负载。
根据要求：最长 3960 mm 的长度。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21410 型材导轨

滚动导轨使用说明

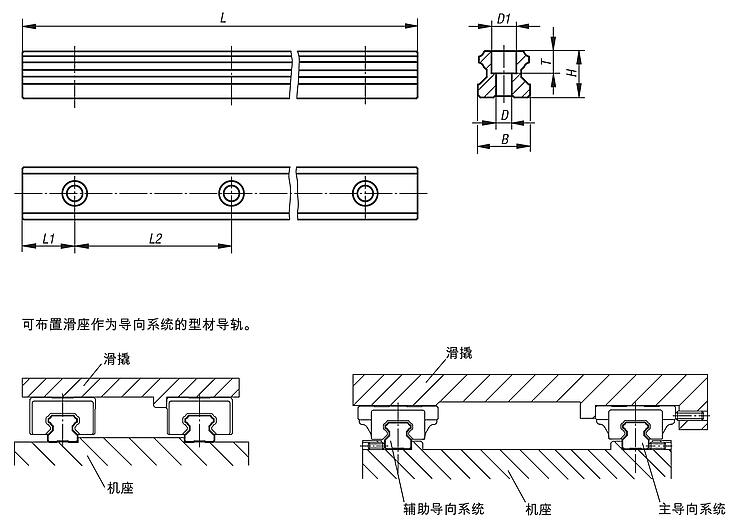

图纸

型材导轨

商品选择/筛选

订货号	尺寸	B	D	D1	H	L	L1	L2	T	CAD	配件	价格	订购
21410-1520X0520	15	15	4,5	7,5	14	520	20	60	5,3			根据要求
21410-2020X0520	20	20	6	9,5	18	520	20	60	8,5			根据要求
21410-2520X0520	25	23	7	11	22	520	20	60	9			根据要求
21410-3020X0520	30	28	9	14	26	520	20	80	12			根据要求
