        带电子位置指示器的长型十字台

商品描述/产品说明

产品说明材料：铝合金制轴承块和滑撬，经阳极氧化处理。
不锈钢制导向柱，经打磨处理。
不锈钢制丝杠，滚轧螺纹。
动轴承导杆，免维护。
塑料制位置指示器。规格：导杆的径向间隙小于 0.02 mm。自锁型丝杠，可额外夹紧。提示：通过几乎无间隙的导杆和绝对无间隙丝杆，无需松开和夹紧丝杆即可进行调整。
电子位置指示器，具有 0.01 mm 的显示精度和大型 LCD 显示屏。通过键盘操作可进行复位、增量尺寸及偏移设置。
该电池使用寿命为 2 年。电池更换快速方便。
位置指示器的安装位置可借助螺栓固定在 4 个位置。

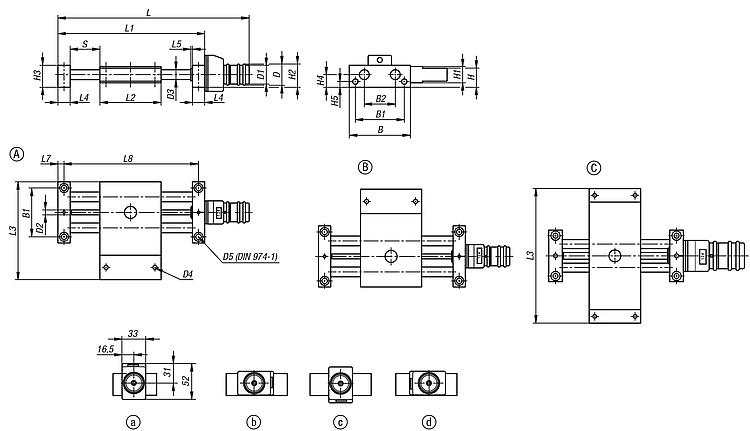

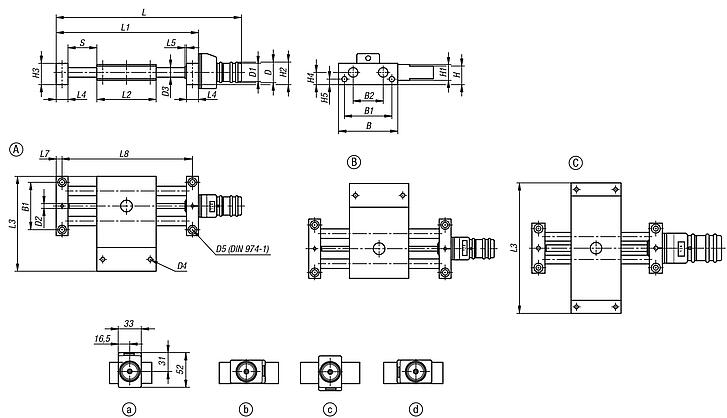

十字台可在模块设计原理下以其各自的结构尺寸与定位台、升降台及其他附件轻松组合。图纸提示：

位置指示器的安装:
a) 上部（标准）
b) 右
c) 下面
d) 左

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21137 带电子位置指示器的长型十字台

510 kB

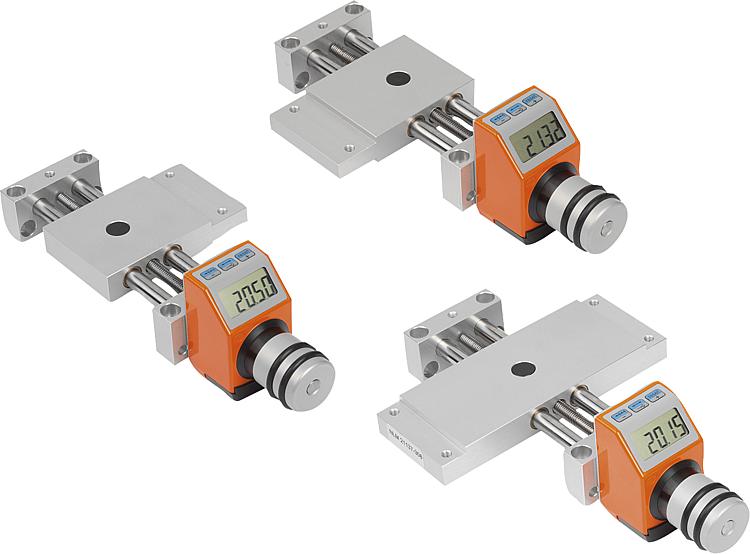

图片（总概述）

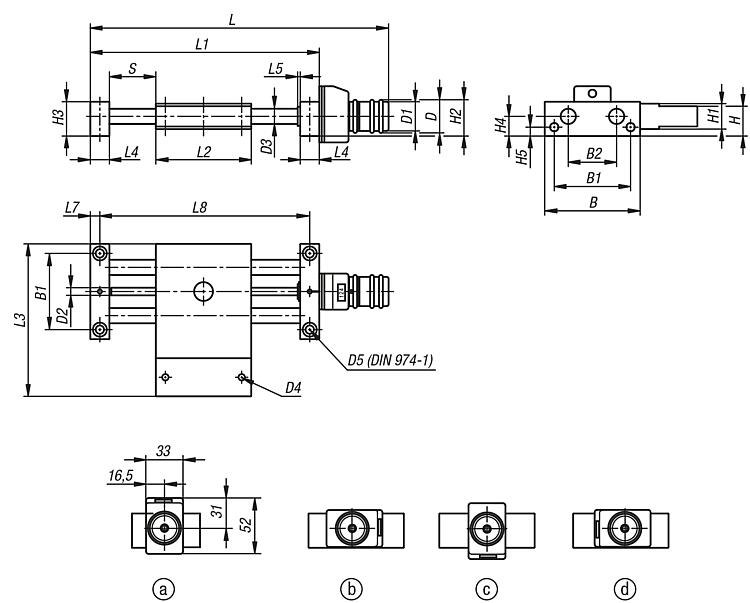

带电子位置指示器的长型十字台，A 型

更多信息

图纸

商品选择/筛选

	A	46 75	36 60	21 38	26	23	M6x1	8 12	M4 M6	4 6	18 23,5	14 20	27 29	23 27	14 15,5	6 7	179 239	120 180	46 75	75 120	12 15	2	6 7,5	108 165	48 73	200 300	200 300	200 300	3,6 18	3,6 18	3,6 18				Reset
订货号	类型	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	行程 S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21137-108	A	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	6	179	120	46	75	12	2	6	108	48	200	200	200	3,6	3,6	3,6			根据要求
21137-112	A	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	239	180	75	120	15	2	7,5	165	73	300	300	300	18	18	18			根据要求

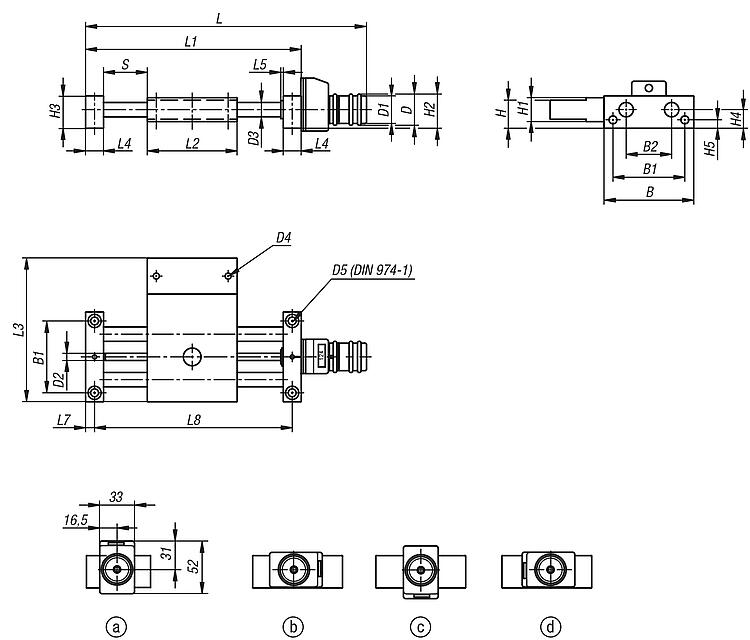

带电子位置指示器的长型十字台，B 型

更多信息

图纸

商品选择/筛选

	B	46 75	36 60	21 38	26	23	M6x1	8 12	M4 M6	4 6	18 23,5	14 20	27 29	23 27	14 15,5	6 7	179 239	120 180	46 75	75 120	12 15	2	6 7,5	108 165	48 73	200 300	200 300	200 300	3,6 18	3,6 18	3,6 18				Reset
订货号	类型	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	行程 S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21137-208	B	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	6	179	120	46	75	12	2	6	108	48	200	200	200	3,6	3,6	3,6			根据要求
21137-212	B	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	239	180	75	120	15	2	7,5	165	73	300	300	300	18	18	18			根据要求

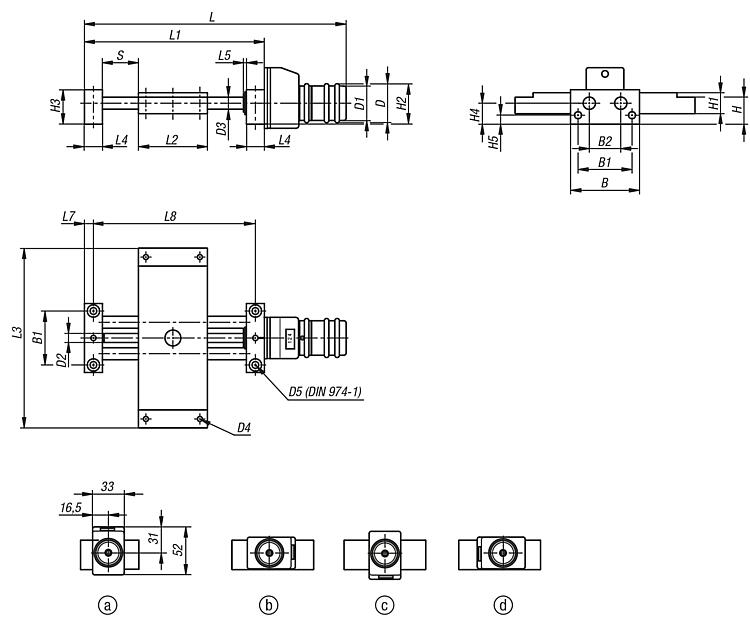

带电子位置指示器的长型十字台，C 型

更多信息

图纸

商品选择/筛选

	C	46 75	36 60	21 38	26	23	M6x1	8 12	M4 M6	4 6	18 23,5	14 20	27 29	23 27	14 15,5	6 7	179 239	120 180	46 75	120 180	12 15	2	6 7,5	108 165	48 73	200 300	200 300	200 300	3,6 18	3,6 18	3,6 18				Reset
订货号	类型	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	行程 S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21137-308	C	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	6	179	120	46	120	12	2	6	108	48	200	200	200	3,6	3,6	3,6			根据要求
21137-312	C	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	239	180	75	180	15	2	7,5	165	73	300	300	300	18	18	18			根据要求
