单座线性轴承座总成，铝制，紧凑型闭合

商品描述/产品说明

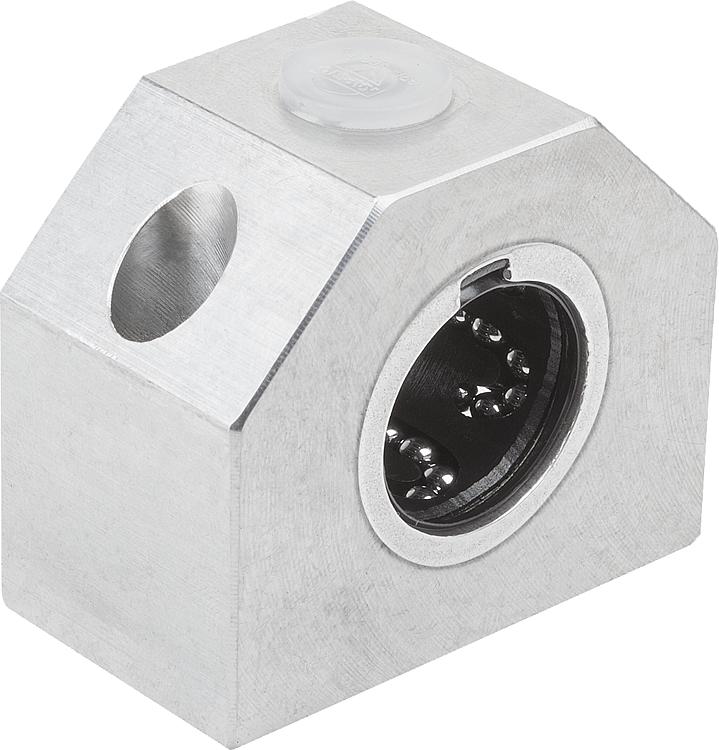

产品说明材料：铝制壳体。规格：亮色。提示：这种预加工线性轴承座采用紧凑型结构，由一个挤压成型铝外壳、自适应线性滚珠轴承 21511-02 和两侧密封件组成。

建议轴公差：h6。

依照线性滚珠轴承规格的承载量。

带 M8x1 润滑孔。附件：精密导向轴 21595。
固定螺栓 07160。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	40 45 53 62 67 87 103	12 16 20 25 30 40 50	19 24 28 35 40 52 62	4,3 5,3 6,6 8,4 10,5	14 15 20 25 30 35	29 34 40 48 53 69 82	33 38 45 54 60 76 92	17 19 23 27 30 39 47	11 13 18 22 26	16 18 22 26 29 38 46	28 30 40 50 60 70	M5 M6 M8 M10 M12				Reset

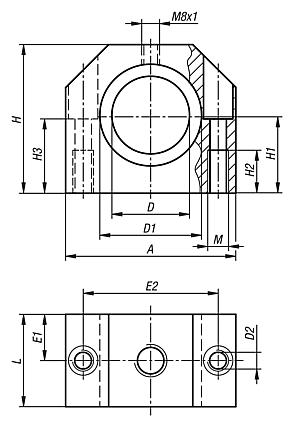

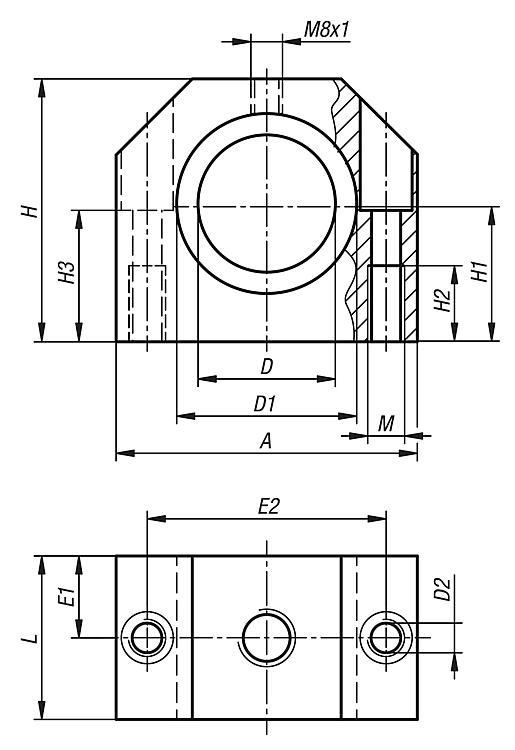

订货号	A	D	D1	D2	E1	E2	H	H1	H2	H3	L	M	CAD	配件	价格	订购
21530-10-121102	40	12	19	4,3	14	29	33	17	11	16	28	M5			根据要求
21530-10-161102	45	16	24	4,3	15	34	38	19	11	18	30	M5			根据要求
21530-10-201102	53	20	28	5,3	15	40	45	23	13	22	30	M6			根据要求
21530-10-251102	62	25	35	6,6	20	48	54	27	18	26	40	M8			根据要求
21530-10-301102	67	30	40	6,6	25	53	60	30	18	29	50	M8			根据要求
21530-10-401102	87	40	52	8,4	30	69	76	39	22	38	60	M10			根据要求
21530-10-501102	103	50	62	10,5	35	82	92	47	26	46	70	M12			根据要求
