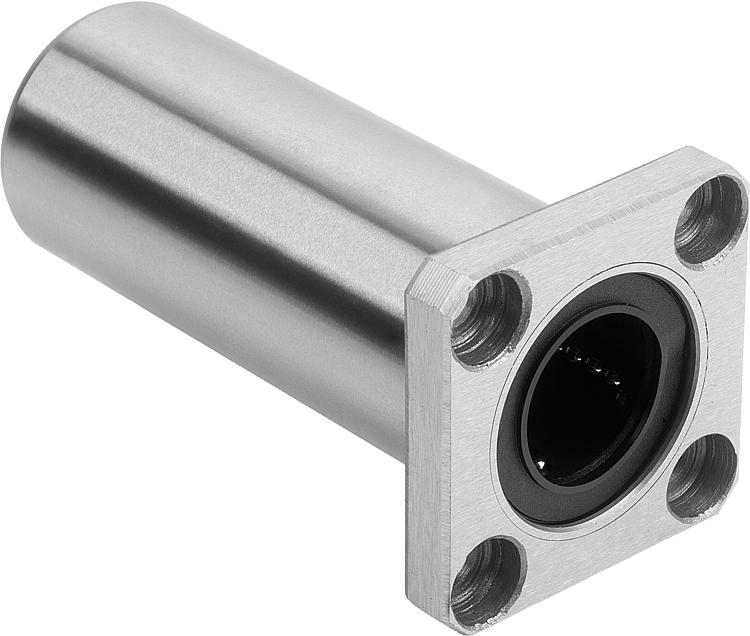

21520-01线性滚珠轴承 带方形法兰，双轴承 |
返回 |
|
|
产品说明材料：外壳为钢制。
塑料保持架。
钢制滚珠。提示：线性滚珠轴承对应符合 ISO 10285-3。带两侧密封件。线性滚珠轴承配有一个塑料保持架。这确保了安静运行和突出的运行特性。带用于直接安装在壳体上的法兰。作为用于在扭矩负载下使用的双轴承的规格。
建议公差：
轴：h6
壳体：H7
应在安装前为带两侧密封件的线性滚珠轴承涂油脂。
指定的承载量适用于使用经硬化和打磨处理的轴。温度范围：-20 °C 至 +80 °C。附件：精密导向轴 21595。
固定螺栓 07160。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

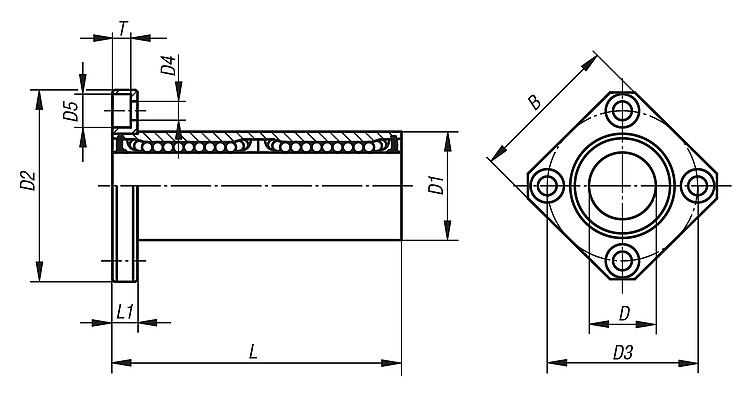

| 订货号 | B
| D
| D1 | D2 | D3 | D4 | D5 | L | L1 | T | 额定负载
动态
N | 额定负载
静态
N | CAD | 配件 | 价格 | 订购 |
|---|
| 21520-01-0802 | 25 | 8 | 16 | 32 | 24 | 6 | 3,4 | 46 | 5 | 3,1 | 421 | 804 |  | | 根据要求 | | | 21520-01-1202 | 32 | 12 | 22 | 42 | 32 | 4,5 | 7,5 | 61 | 6 | 4,1 | 813 | 1570 | | | 根据要求 | | | 21520-01-1602 | 35 | 16 | 26 | 46 | 36 | 4,5 | 7,5 | 68 | 6 | 4,1 | 921 | 1780 | | | 根据要求 | | | 21520-01-2002 | 42 | 20 | 32 | 54 | 43 | 5,5 | 9 | 80 | 8 | 5,1 | 1370 | 2740 | | | 根据要求 | | | 21520-01-2502 | 50 | 25 | 40 | 62 | 51 | 5,5 | 9 | 112 | 8 | 5,1 | 1570 | 3140 | | | 根据要求 | | | 21520-01-3002 | 60 | 30 | 47 | 76 | 62 | 6,6 | 11 | 123 | 10 | 6,1 | 2500 | 5490 | | | 根据要求 | | | 21520-01-4002 | 75 | 40 | 62 | 98 | 80 | 9 | 14 | 151 | 13 | 8,1 | 3430 | 8040 | | | 根据要求 | | | 21520-01-5002 | 88 | 50 | 75 | 112 | 94 | 9 | 14 | 192 | 13 | 8,1 | 6080 | 15900 | | | 根据要求 | |
|
|
