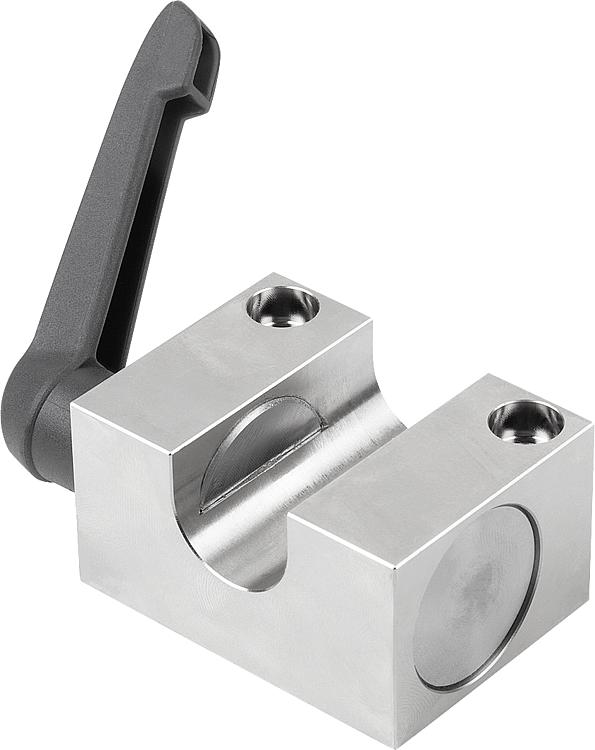

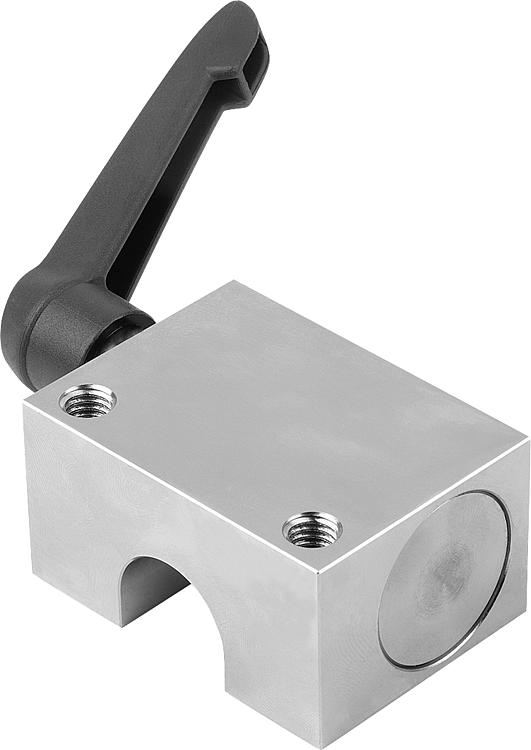

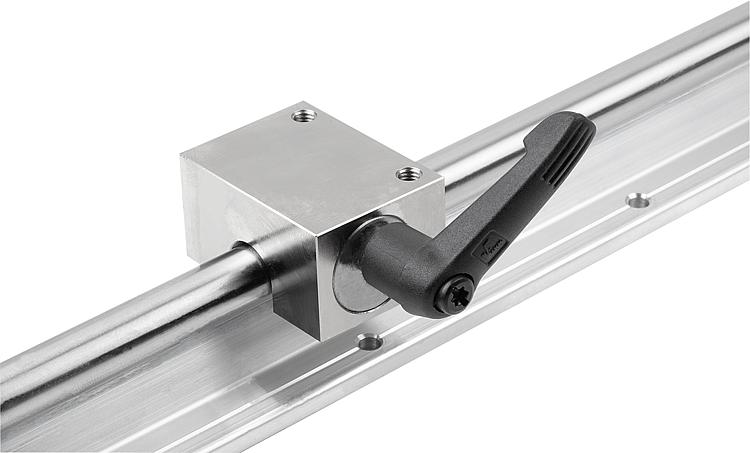

        圆形导轨的夹紧元件

商品描述/产品说明

产品说明材料：外壳为钢制。从尺寸为 40 的铝开始。
塑料锁紧手柄，强度等级为 12.9 的丝杠。规格：镀镍壳体。从尺寸 40 的阳极氧化开始。
锁紧手柄和丝杠经黑色氧化处理。提示：适用于静态夹紧过程的手动控制的夹紧元件。通过可自由调校的锁紧手柄手动执行夹紧过程。浮动放置的钳口在轴上生成了一个对称分布的力。静态夹紧循环高达 50,000（B10d 值）。

轴应具有 ±0.01 mm 的公差和至少 54 HRC 的硬度。温度范围：-10 °C 至 +70 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21596 圆形导轨的夹紧元件

330 kB

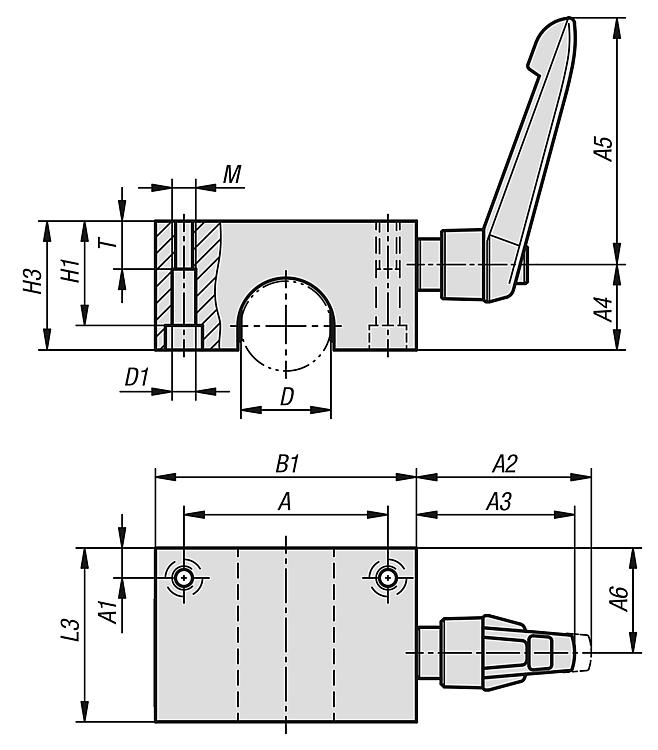

图纸

商品选择/筛选

	12 16 20 25 30 40 50	32 40 45 60 68 86 108	4,5 5,5 6,5 9 10 11 12	33,5 41,5 58 66 77	30 45,5 53,5 61 72	16 19 21,5 25 28,5 34,5 39,5	40 65 80 95 110	18,5 22 26 31 35 40,5 46	43 53 60 78 87 108 132	12 16 20 25 30 40 50	4,2 5 6,8 8,6 10,5 14,5	18 22 25 30 35 45 50	24 29 32 38 43 53 58	32 38 44 52 58 68 76	M5 M6 M8 M10 M12 M16	10 12 14 16 20 22	1200 2000	7 9,5 12 15 30 40 50	5 7 12 17				Reset
订货号	尺寸	A	A1	A2	A3	A4	A5	A6	B1	D	D1	H1	H3	L3	M	T	夹持力 F1 N	保持转矩 Nm	锁紧扭矩 Nm	CAD	配件	价格	订购
21596-12	12	32	4,5	33,5	30	16	40	18,5	43	12	4,2	18	24	32	M5	10	1200	7	5			根据要求
21596-16	16	40	5,5	33,5	30	19	40	22	53	16	5	22	29	38	M6	12	1200	9,5	5			根据要求
21596-20	20	45	6,5	41,5	45,5	21,5	65	26	60	20	6,8	25	32	44	M8	14	1200	12	7			根据要求
21596-25	25	60	9	41,5	45,5	25	65	31	78	25	8,6	30	38	52	M10	16	1200	15	7			根据要求
21596-30	30	68	10	58	53,5	28,5	80	35	87	30	8,6	35	43	58	M10	16	2000	30	12			根据要求
21596-40	40	86	11	66	61	34,5	95	40,5	108	40	10,5	45	53	68	M12	20	2000	40	17			根据要求
21596-50	50	108	12	77	72	39,5	110	46	132	50	14,5	50	58	76	M16	22	2000	50	17			根据要求
