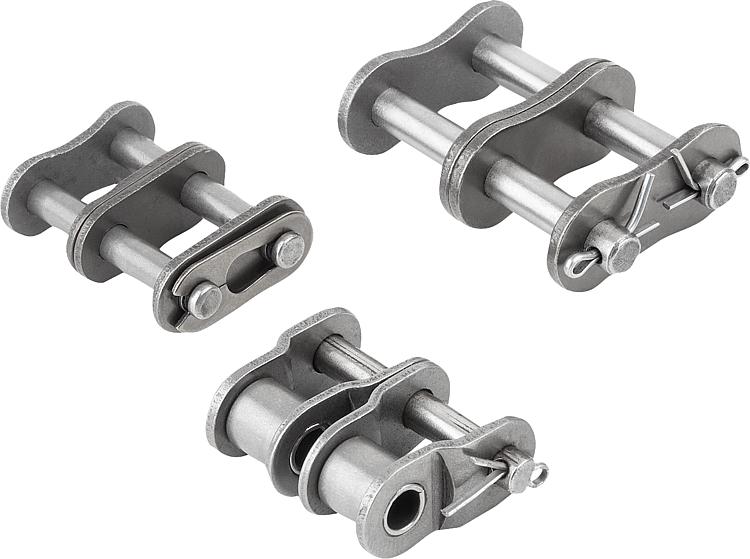

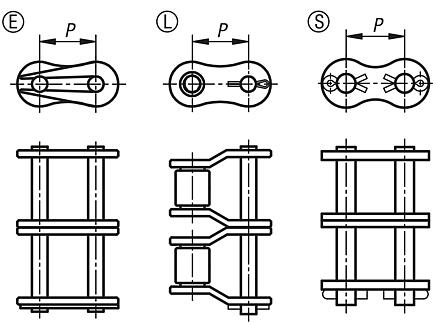

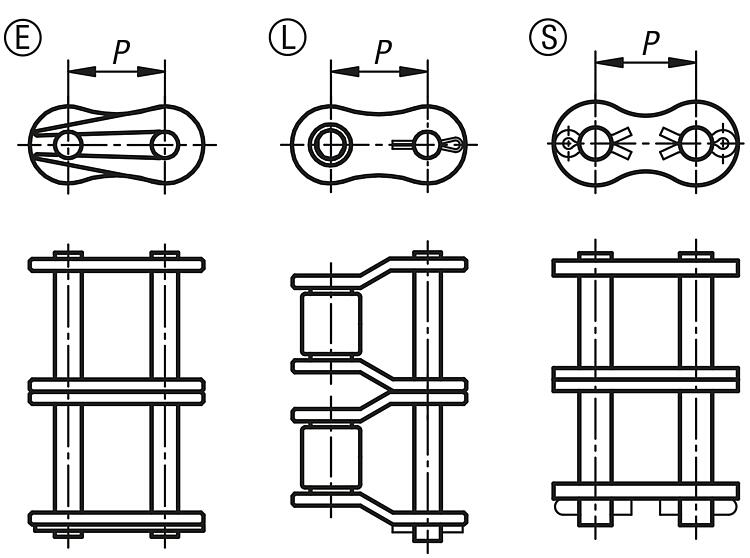

产品说明材料：钢制。提示：双排滚子链的链节符合 DIN ISO 606。
在 E 型上安装需保证挡板弹簧封闭末端朝向运行方向。
链节数为奇数时需要钩状节锁上链条。使用钩状节时，效率和致断力将降低 20%。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

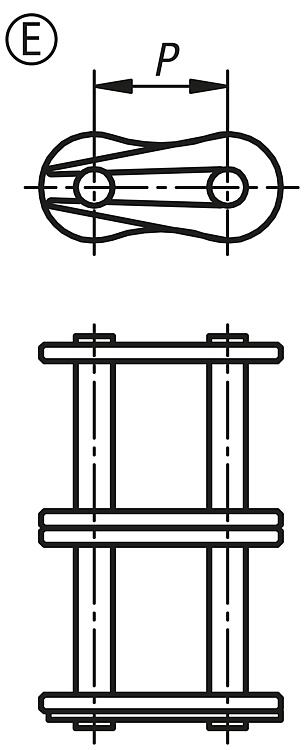

双排链节 DIN ISO 606, E 型 |
更多信息 |
| | -
- 05 B-2
- 06 B-2
- 08 B-2
- 10 B-2
- 12 B-2
- 16 B-2
| -
- 8
- 9,525
- 12,7
- 15,875
- 19,05
- 25,4
| -
- 8,0 x 3,0mm
- 3/8 x 7/32
- 1/2 x 5/16
- 5/8 x 3/8
- 3/4 x 7/16
- 1 x 17,02 mm
| | | | Reset |
|---|
订货号
| ISO 编号 | P | 适用于
链条 | CAD | 配件 | 价格 | 订购 |
|---|
| 22201-30800030 | 05 B-2 | 8 | 8,0 x 3,0mm |  | | 根据要求 | | | 22201-30380732 | 06 B-2 | 9,525 | 3/8 x 7/32 | | | 根据要求 | | | 22201-30120516 | 08 B-2 | 12,7 | 1/2 x 5/16 | | | 根据要求 | | | 22201-30580308 | 10 B-2 | 15,875 | 5/8 x 3/8 | | | 根据要求 | | | 22201-30340716 | 12 B-2 | 19,05 | 3/4 x 7/16 | | | 根据要求 | | | 22201-31001702 | 16 B-2 | 25,4 | 1 x 17,02 mm | | | 根据要求 | |
|

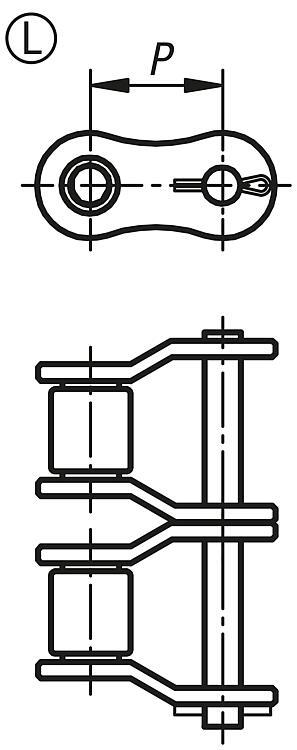

双排链节 DIN ISO 606, L 型 |
更多信息 |
| | -
- 05 B-2
- 06 B-2
- 08 B-2
- 10 B-2
- 12 B-2
- 16 B-2
- 20 B-2
- 24 B-2
| -
- 8
- 9,525
- 12,7
- 15,875
- 19,05
- 25,4
- 31,75
- 38,1
| -
- 8,0 x 3,0mm
- 3/8 x 7/32
- 1/2 x 5/16
- 5/8 x 3/8
- 3/4 x 7/16
- 1 x 17,02 mm
- 1 1/4 x 3/4
- 1 1/2 x 1
| | | | Reset |
|---|
订货号
| ISO 编号 | P | 适用于
链条 | CAD | 配件 | 价格 | 订购 |
|---|
| 22201-40800030 | 05 B-2 | 8 | 8,0 x 3,0mm | | | 根据要求 | | | 22201-40380732 | 06 B-2 | 9,525 | 3/8 x 7/32 | | | 根据要求 | | | 22201-40120516 | 08 B-2 | 12,7 | 1/2 x 5/16 | | | 根据要求 | | | 22201-40580308 | 10 B-2 | 15,875 | 5/8 x 3/8 | | | 根据要求 | | | 22201-40340716 | 12 B-2 | 19,05 | 3/4 x 7/16 | | | 根据要求 | | | 22201-41001702 | 16 B-2 | 25,4 | 1 x 17,02 mm | | | 根据要求 | | | 22201-41140340 | 20 B-2 | 31,75 | 1 1/4 x 3/4 | | | 根据要求 | | | 22201-41121000 | 24 B-2 | 38,1 | 1 1/2 x 1 | | | 根据要求 | |
|

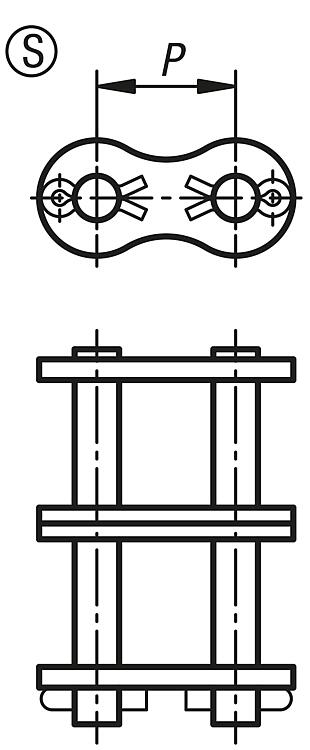

双排链节 DIN ISO 606, S 型 |
更多信息 |
| | | | | | | | Reset |
|---|
订货号
| ISO 编号 | P | 适用于
链条 | CAD | 配件 | 价格 | 订购 |
|---|
| 22201-51140340 | 20 B-2 | 31,75 | 1 1/4 x 3/4 | | | 根据要求 | | | 22201-51121000 | 24 B-2 | 38,1 | 1 1/2 x 1 | | | 根据要求 | |
|
|
|
