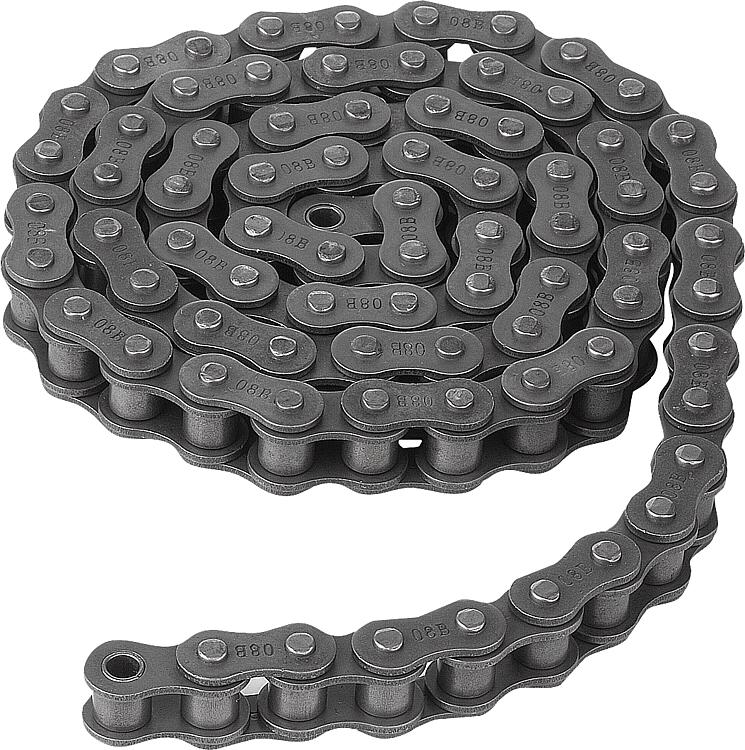

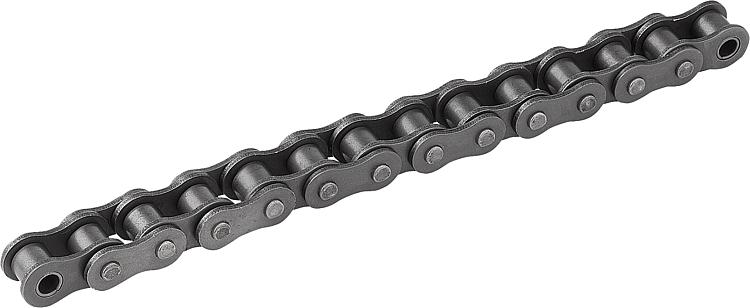

22200滚子链条，单排 DIN ISO 606，弧形压板 |
返回 |
|
|
产品说明材料：钢制。规格：已预先拉长。订购须知：包装单元：5 米，奇数的链节数。两侧以一个内部链节终结。链节必须单独订购。提示：欧式滚子链条，符合 DIN ISO 606，带弧形的鱼尾板（ISO 编号 06 带直型鱼尾板）。所有链条已预先拉长。首次润滑：基于矿物油的防撞油。

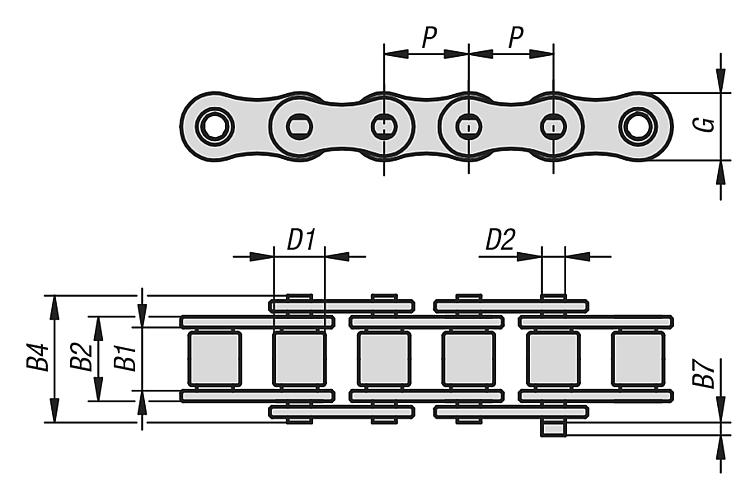

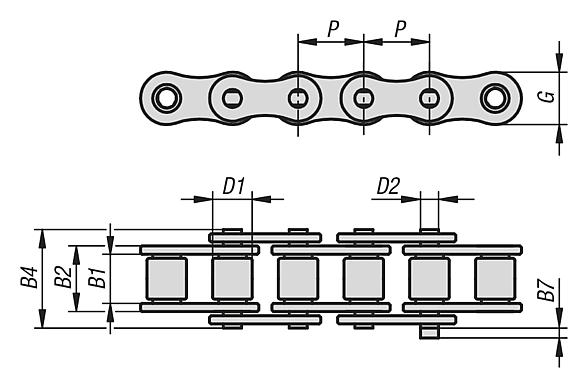

B7 = 锁定链节最大值。
节距 = PxB1温度范围：-20 °C 至 +120 °C。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | -
- 05 B-1
- 06 B-1
- 08 B-1
- 10 B-1
- 12 B-1
- 16 B-1
- 20 B-1
- 24 B-1
| -
- -
- 3/8X7/32
- 1/2X5/16
- 5/8X3/8
- 3/4X7/16
- 1X17,02mm
- 1 1/4X3/4
- 1 1/2X1
| -
- 8,0 x 3,0
- 9,525 x 5,72
- 12,7 x 7,75
- 15,875 x 9,65
- 19,05 x 11,68
- 25,4 x 17,02
- 31,75 x 19,56
- 38,1 x 25,4
| -
- 4,77
- 8,53
- 11,3
- 13,28
- 15,62
- 25,45
- 29,01
- 37,92
| -
- 8,6
- 13.5
- 17
- 19,6
- 22,7
- 36,1
- 43,2
- 53,4
| | -
- 5
- 6,35
- 8,51
- 10,16
- 12,07
- 15,88
- 19,05
- 25,4
| -
- 2,31
- 3,28
- 4,45
- 5,08
- 5,72
- 8,28
- 10,19
- 14,63
| -
- 7,11
- 8,26
- 11,81
- 14,73
- 16,13
- 21,08
- 26,42
- 33,4
| | | | | | | Reset |
|---|
订货号
| ISO 编号 | 节距
英寸 | 节距
mm | B2 | B4 | B7 | D1 | D2 | G | ~L | 件数 | 断裂力
F 最小
kN | CAD | 配件 | 价格 | 订购 |
|---|
| 22200-0800030625 | 05 B-1 | - | 8,0 x 3,0 | 4,77 | 8,6 | 3,1 | 5 | 2,31 | 7,11 | ~5000 | 625 | 4,4 |  | | 根据要求 | | | 22200-0380732525 | 06 B-1 | 3/8X7/32 | 9,525 x 5,72 | 8,53 | 13.5 | 3,3 | 6,35 | 3,28 | 8,26 | ~5000 | 525 | 6,6 | | | 根据要求 | | | 22200-0120516393 | 08 B-1 | 1/2X5/16 | 12,7 x 7,75 | 11,3 | 17 | 3,9 | 8,51 | 4,45 | 11,81 | ~5000 | 393 | 12 | | | 根据要求 | | | 22200-0580308315 | 10 B-1 | 5/8X3/8 | 15,875 x 9,65 | 13,28 | 19,6 | 4,1 | 10,16 | 5,08 | 14,73 | ~5000 | 315 | 15 | | | 根据要求 | | | 22200-0340716263 | 12 B-1 | 3/4X7/16 | 19,05 x 11,68 | 15,62 | 22,7 | 4,6 | 12,07 | 5,72 | 16,13 | ~5000 | 263 | 17 | | | 根据要求 | | | 22200-1001702197 | 16 B-1 | 1X17,02mm | 25,4 x 17,02 | 25,45 | 36,1 | 5,4 | 15,88 | 8,28 | 21,08 | ~5000 | 197 | 40 | | | 根据要求 | | | 22200-1140304157 | 20 B-1 | 1 1/4X3/4 | 31,75 x 19,56 | 29,01 | 43,2 | 6,1 | 19,05 | 10,19 | 26,42 | ~5000 | 157 | 95 | | | 根据要求 | | | 22200-1121000131 | 24 B-1 | 1 1/2X1 | 38,1 x 25,4 | 37,92 | 53,4 | 6,6 | 25,4 | 14,63 | 33,4 | ~5000 | 131 | 160 | | | 根据要求 | |
|
|
