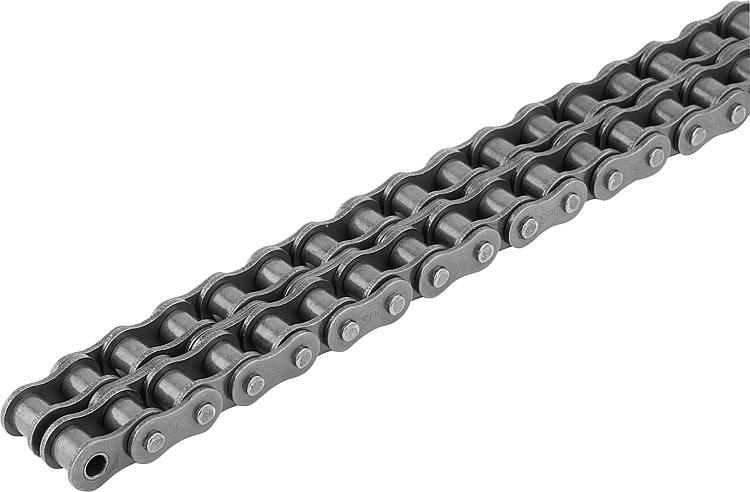

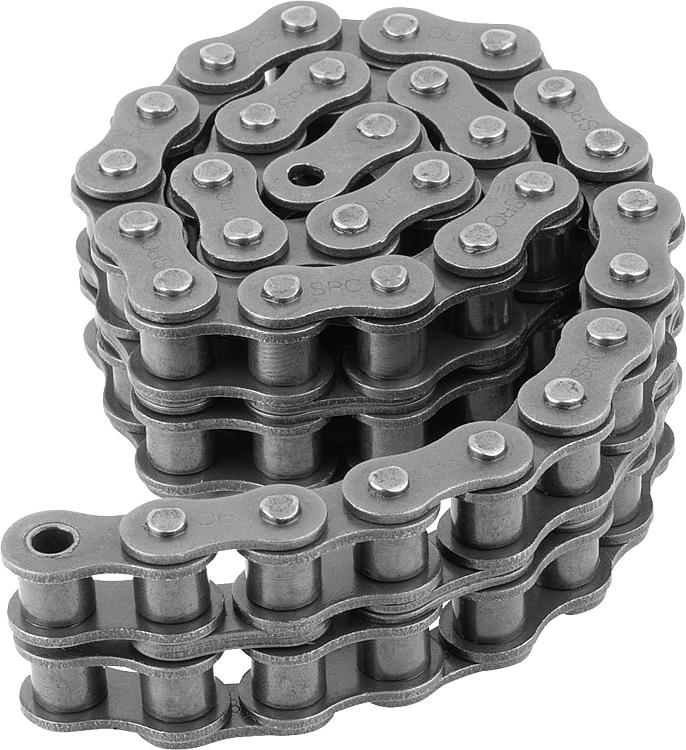

22201双排滚子链 DIN ISO 606，弧形压板 |
返回 |
|
|
产品说明材料：钢制。规格：已预先拉长。订购须知：包装单元：5 米，奇数的链节数。两侧以一个内部链节终结。链节必须单独订购。提示：欧式滚子链条，符合 DIN ISO 606，带弧形的鱼尾板（ISO 编号 06 带直型鱼尾板）。所有链条已预先拉长。首次润滑：基于矿物油的防撞油。

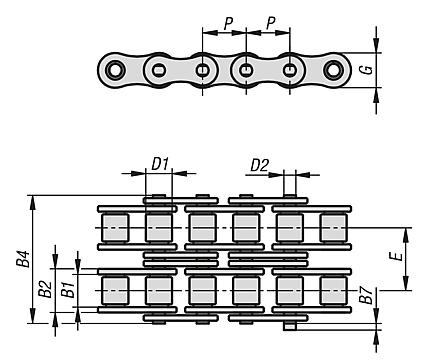

B7 = 锁定链节最大值。
节距 = PxB1温度范围：-20 °C 至 +120 °C。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | -
- 05 B-2
- 06 B-2
- 08 B-2
- 10 B-2
- 12 B-2
- 16 B-2
- 20 B-2
- 24 B-2
| -
- -
- 3/8 x 7/32
- 1/2 x 5/16
- 5/8 x 3/8
- 3/4 x 7/16
- 1 x 17,02mm
- 1 1/4X3/4
- 1 1/2X1
| -
- 8,0 x 3,0
- 9,525 x 5,72
- 12,7 x 7,75
- 15,875 x 9,65
- 19,05 x 11,68
- 25,4 x 17,02
- 31,75 x 19,56
- 38,1 x 25,4
| -
- 4,77
- 8,53
- 11,3
- 13,28
- 15,62
- 25,45
- 29,01
- 37,92
| -
- 14,3
- 23,8
- 31
- 36,2
- 42,2
- 68
- 79,7
- 101,8
| | -
- 5
- 6,35
- 8,51
- 10,16
- 12,07
- 15,88
- 19,05
- 25,4
| -
- 2,31
- 3,28
- 4,45
- 5,08
- 5,72
- 8,28
- 10,19
- 14,63
| -
- 5,64
- 10,24
- 13,92
- 16,59
- 19,46
- 31,88
- 36,45
- 48,36
| -
- 7,11
- 8,26
- 11,81
- 14,73
- 16,13
- 21,08
- 26,42
- 33,4
| | | -
- 7,8
- 16,9
- 31,1
- 44,5
- 57,8
- 106
- 170
- 280
| | | | Reset |
|---|
| 订货号 | ISO 编号 | 节距
英寸 | 节距
mm | B2 | B4 | B7 | D1
| D2 | E | G | ~L | 件数 | 断裂力
F 最小
kN | CAD | 配件 | 价格 | 订购 |
|---|
| 22201-0800030625 | 05 B-2 | - | 8,0 x 3,0 | 4,77 | 14,3 | 3,1 | 5 | 2,31 | 5,64 | 7,11 | ~5000 | 625 | 7,8 |  | | 根据要求 | | | 22201-0380732525 | 06 B-2 | 3/8 x 7/32 | 9,525 x 5,72 | 8,53 | 23,8 | 3,3 | 6,35 | 3,28 | 10,24 | 8,26 | ~5000 | 525 | 16,9 | | | 根据要求 | | | 22201-0120516393 | 08 B-2 | 1/2 x 5/16 | 12,7 x 7,75 | 11,3 | 31 | 3,9 | 8,51 | 4,45 | 13,92 | 11,81 | ~5000 | 393 | 31,1 | | | 根据要求 | | | 22201-0580308315 | 10 B-2 | 5/8 x 3/8 | 15,875 x 9,65 | 13,28 | 36,2 | 4,1 | 10,16 | 5,08 | 16,59 | 14,73 | ~5000 | 315 | 44,5 | | | 根据要求 | | | 22201-0340716263 | 12 B-2 | 3/4 x 7/16 | 19,05 x 11,68 | 15,62 | 42,2 | 4,6 | 12,07 | 5,72 | 19,46 | 16,13 | ~5000 | 263 | 57,8 | | | 根据要求 | | | 22201-1001702197 | 16 B-2 | 1 x 17,02mm | 25,4 x 17,02 | 25,45 | 68 | 5,4 | 15,88 | 8,28 | 31,88 | 21,08 | ~5000 | 197 | 106 | | | 根据要求 | | | 22201-1140340157 | 20 B-2 | 1 1/4X3/4 | 31,75 x 19,56 | 29,01 | 79,7 | 6,1 | 19,05 | 10,19 | 36,45 | 26,42 | ~5000 | 157 | 170 | | | 根据要求 | | | 22201-1121000131 | 24 B-2 | 1 1/2X1 | 38,1 x 25,4 | 37,92 | 101,8 | 6,6 | 25,4 | 14,63 | 48,36 | 33,4 | ~5000 | 131 | 280 | | | 根据要求 | |
|
|
