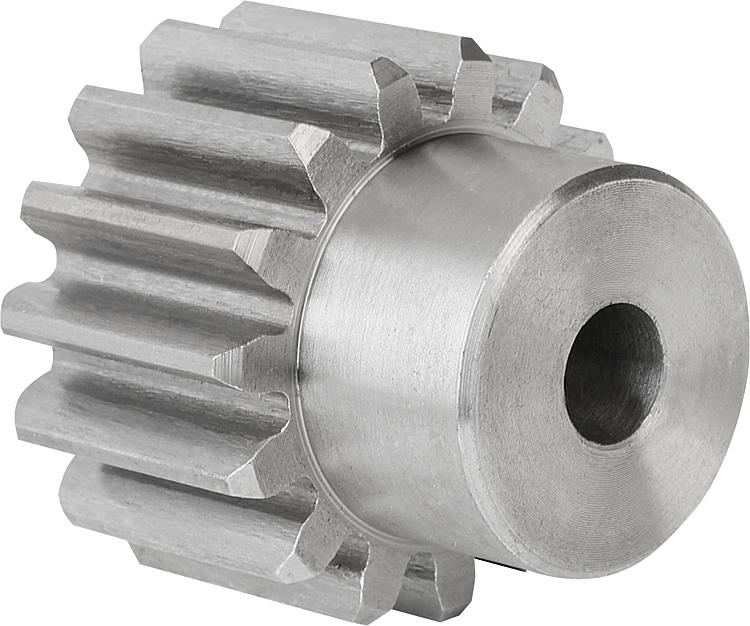

钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20°
 22400

钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20°

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。

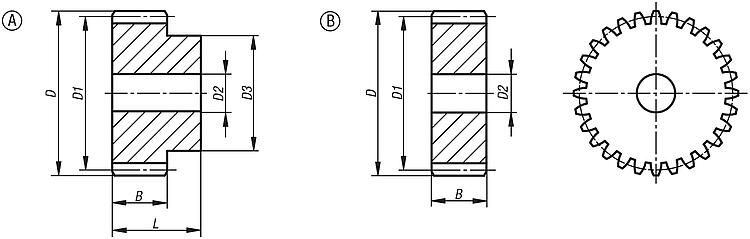

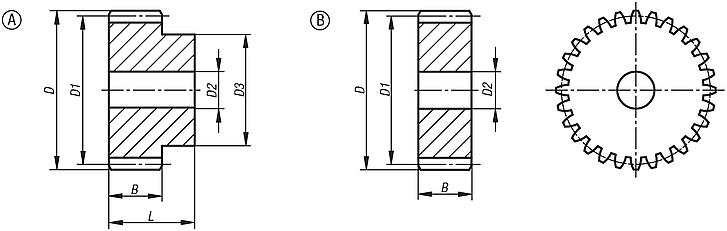

压力角 20°，亮色。提示：25 齿以内带单侧凸毂，28 齿起为盘形。正齿轮有定心孔或经过预钻孔（这可能因生产技术而异）。因此，表中给出的 D2 最大尺寸是提供正齿轮的孔的最大值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。图纸提示：
A 型: 带台阶
B 型: 不带台阶
特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 22400 钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20° 227 kB

图片（总概述）

钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20°

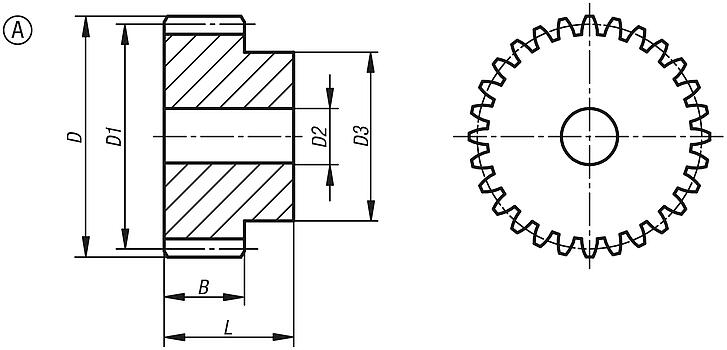

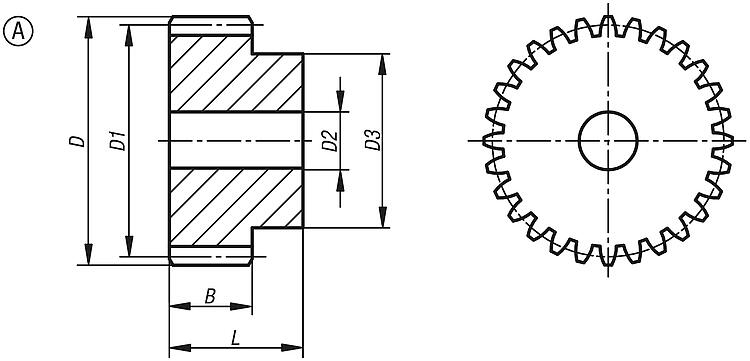

钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20 ，A 型，带键槽孔

 更多信息

图纸
钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20 ，A 型，带键槽孔

商品选择/筛选


  •
  • A

  •
  • 60

  •
  • 84
  • 90
  • 102
  • 108
  • 120
  • 132
  • 156
  • 162

  •
  • 72
  • 78
  • 90
  • 95
  • 108
  • 120
  • 144
  • 150

  •
  • 20
  • 25

  •
  • 54
  • 60
  • 70
  • 75
  • 80
  • 90
  • 110

  •
  • 80

  •
  • 12
  • 13
  • 15
  • 16
  • 18
  • 20
  • 24
  • 25

Reset
订货号类型B

D

D1D2
max.		D3L齿数

CAD配件价格订购
22400-0160600012A60847220548012  根据要求
22400-0160600013A60907820608013  根据要求
22400-0160600015A601029020708015  根据要求
22400-0160600016A601089520758016  根据要求
22400-0160600018A6012010820808018  根据要求
22400-0160600020A6013212020908020  根据要求
22400-0160600024A60156144251108024  根据要求
22400-0160600025A60162150251108025  根据要求

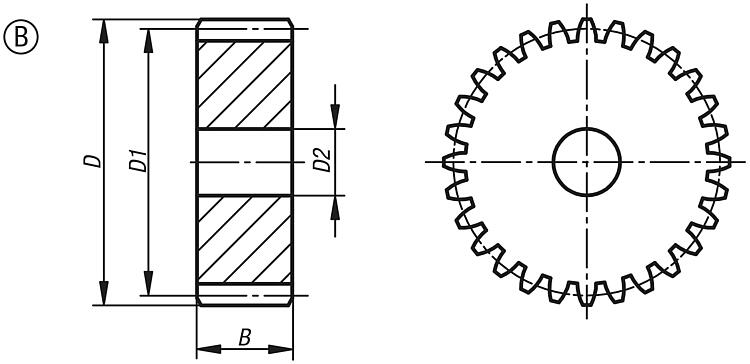

钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20°，B 型，无键槽孔

 更多信息

图纸
钢制圆柱齿轮，模数 6 齿部铣削，竖直啮合，压力角 20°，B 型，无键槽孔

商品选择/筛选


  •
  • B

  •
  • 60

  •
  • 180
  • 192
  • 204
  • 222
  • 240
  • 252

  •
  • 168
  • 180
  • 192
  • 210
  • 228
  • 240

  •
  • 25

  •
  • 6

  •
  • 28
  • 30
  • 32
  • 35
  • 38
  • 40

Reset
订货号类型B

D

D1D2
max.		模组齿数

CAD配件价格订购
22400-0260600028B6018016825628  根据要求
22400-0260600030B6019218025630  根据要求
22400-0260600032B6020419225632  根据要求
22400-0260600035B6022221025635  根据要求
22400-0260600038B6024022825638  根据要求
22400-0260600040B6025224025640  根据要求
