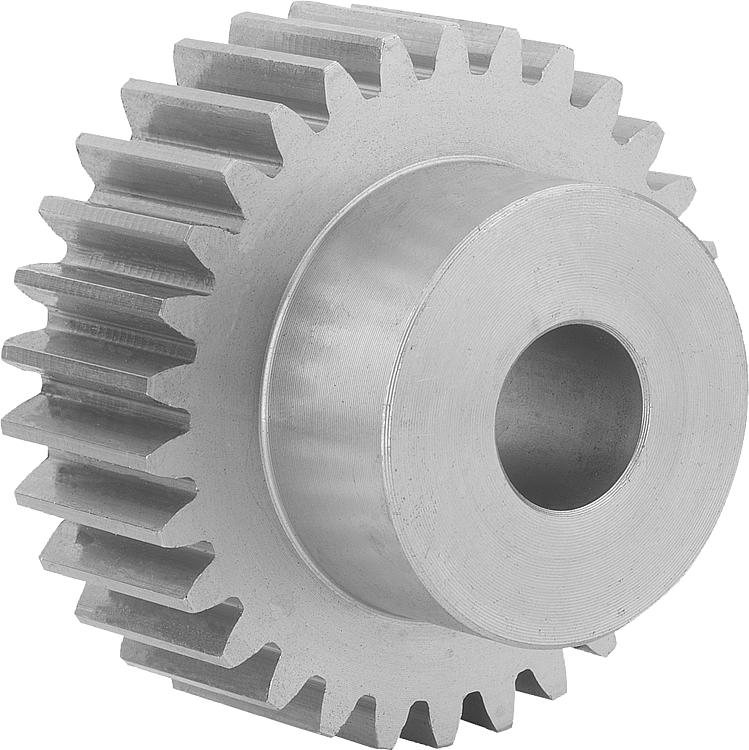

不锈钢圆柱齿轮，模数 1.5
齿部铣削，竖直啮合，啮合角 20°，A 型，带轮毂 |
更多信息 |
| | | | | -
- 12
- 13
- 14
- 15
- 18
- 20
- 24
- 25
- 30
- 40
- 50
- 60
- 70
| | -
- 21
- 22,5
- 24
- 25,5
- 30
- 33
- 39
- 40,5
- 48
- 63
- 78
- 93
- 108
| -
- 18
- 19,5
- 21
- 22,5
- 27
- 30
- 36
- 37,5
- 45
- 60
- 75
- 90
- 105
| | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 模组 | 齿数
| B
| D
| D1 | D2
max. | D3 | L | CAD | 配件 | 价格 | 订购 |
|---|
| 22400-20-1115170012 | A | 带键槽孔 | 1,5 | 12 | 17 | 21 | 18 | 8 | 14 | 30 |  | | 根据要求 | | | 22400-20-1115170013 | A | 带键槽孔 | 1,5 | 13 | 17 | 22,5 | 19,5 | 8 | 15 | 30 | | | 根据要求 | | | 22400-20-1115170014 | A | 带键槽孔 | 1,5 | 14 | 17 | 24 | 21 | 8 | 17 | 30 | | | 根据要求 | | | 22400-20-1115170015 | A | 带键槽孔 | 1,5 | 15 | 17 | 25,5 | 22,5 | 8 | 18 | 30 | | | 根据要求 | | | 22400-20-1115170018 | A | 带键槽孔 | 1,5 | 18 | 17 | 30 | 27 | 8 | 20 | 30 | | | 根据要求 | | | 22400-20-1115170020 | A | 带键槽孔 | 1,5 | 20 | 17 | 33 | 30 | 8 | 25 | 30 | | | 根据要求 | | | 22400-20-1115170024 | A | 带键槽孔 | 1,5 | 24 | 17 | 39 | 36 | 10 | 25 | 30 | | | 根据要求 | | | 22400-20-1115170025 | A | 带键槽孔 | 1,5 | 25 | 17 | 40,5 | 37,5 | 10 | 25 | 30 | | | 根据要求 | | | 22400-20-1115170030 | A | 带键槽孔 | 1,5 | 30 | 17 | 48 | 45 | 12 | 30 | 30 | | | 根据要求 | | | 22400-20-1115170040 | A | 带键槽孔 | 1,5 | 40 | 17 | 63 | 60 | 12 | 40 | 30 | | | 根据要求 | | | 22400-20-1115170050 | A | 带键槽孔 | 1,5 | 50 | 17 | 78 | 75 | 14 | 50 | 30 | | | 根据要求 | | | 22400-20-1115170060 | A | 带键槽孔 | 1,5 | 60 | 17 | 93 | 90 | 16 | 60 | 30 | | | 根据要求 | | | 22400-20-1115170070 | A | 带键槽孔 | 1,5 | 70 | 17 | 108 | 105 | 16 | 70 | 30 | | | 根据要求 | |
|
