        钢制圆柱齿轮，模数2.5 齿部铣削，竖直啮合，啮合角 20°

商品描述/产品说明

产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
压力角 20°，亮色。提示：60 齿以内带凸毂，65 齿起为盘形。正齿轮有定心孔或经过预钻孔（这可能因生产技术而异）。因此，表中给出的 D2 最大尺寸是提供正齿轮的孔的最大值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。图纸提示：

A 型: 带台阶
B 型: 不带台阶

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22400 钢制圆柱齿轮，模数2.5 齿部铣削，竖直啮合，啮合角 20°

241 kB

图片（总概述）

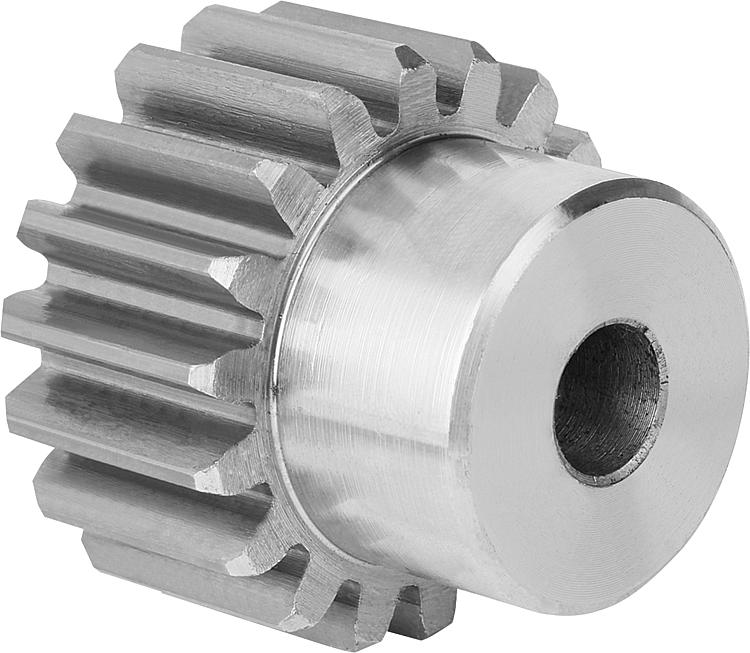

钢制圆柱齿轮，模数 2.5，齿部铣削，竖直啮合，啮合角 20°，A 型，带键槽孔

更多信息

图纸

钢制圆柱齿轮，模数 2.5，齿部铣削，竖直啮合，啮合角 20°，A 型，带键槽孔

商品选择/筛选

	A	12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60	35 37,5 40 42,5 45 47,5 50 52,5 55 57,5 60 62,5 65 67,5 70 72,5 75 77,5 80 82,5 85 87,5 90 92,5 95 97,5 100 102,5 105 107,5 110 112,5 115 117,5 120 122,5 125 127,5 130 132,5 135 137,5 140 142,5 145 147,5 150 152,5 155	30 32,5 35 37,5 40 42,5 45 47,5 50 52,5 55 57,5 60 62,5 65 67,5 70 72,5 75 77,5 80 82,5 85 87,5 90 92,5 95 97,5 100 102,5 105 107,5 110 112,5 115 117,5 120 122,5 125 127,5 130 132,5 135 137,5 140 142,5 145 147,5 150	10 12 14 20	22 25 28 30 32 35 40 45 50 55 60 70 80 90 100	25	45				Reset
订货号	类型	齿数	D	D1	D2 max.	D3	B	L	CAD	配件	价格	订购
22400-0125250012	A	12	35	30	10	22	25	45			根据要求
22400-0125250013	A	13	37,5	32,5	10	25	25	45			根据要求
22400-0125250014	A	14	40	35	10	28	25	45			根据要求
22400-0125250015	A	15	42,5	37,5	10	30	25	45			根据要求
22400-0125250016	A	16	45	40	12	32	25	45			根据要求
22400-0125250017	A	17	47,5	42,5	12	35	25	45			根据要求
22400-0125250018	A	18	50	45	12	35	25	45			根据要求
22400-0125250019	A	19	52,5	47,5	12	35	25	45			根据要求
22400-0125250020	A	20	55	50	12	40	25	45			根据要求
22400-0125250021	A	21	57,5	52,5	14	40	25	45			根据要求
22400-0125250022	A	22	60	55	14	45	25	45			根据要求
22400-0125250023	A	23	62,5	57,5	14	45	25	45			根据要求
22400-0125250024	A	24	65	60	14	45	25	45			根据要求
22400-0125250025	A	25	67,5	62,5	14	50	25	45			根据要求
22400-0125250026	A	26	70	65	14	50	25	45			根据要求
22400-0125250027	A	27	72,5	67,5	14	50	25	45			根据要求
22400-0125250028	A	28	75	70	14	50	25	45			根据要求
22400-0125250029	A	29	77,5	72,5	14	50	25	45			根据要求
22400-0125250030	A	30	80	75	14	55	25	45			根据要求
22400-0125250031	A	31	82,5	77,5	20	55	25	45			根据要求
22400-0125250032	A	32	85	80	20	55	25	45			根据要求
22400-0125250033	A	33	87,5	82,5	20	55	25	45			根据要求
22400-0125250034	A	34	90	85	20	55	25	45			根据要求
22400-0125250035	A	35	92,5	87,5	20	60	25	45			根据要求
22400-0125250036	A	36	95	90	20	60	25	45			根据要求
22400-0125250037	A	37	97,5	92,5	20	60	25	45			根据要求
22400-0125250038	A	38	100	95	20	60	25	45			根据要求
22400-0125250039	A	39	102,5	97,5	20	60	25	45			根据要求
22400-0125250040	A	40	105	100	20	70	25	45			根据要求
22400-0125250041	A	41	107,5	102,5	20	70	25	45			根据要求
22400-0125250042	A	42	110	105	20	70	25	45			根据要求
22400-0125250043	A	43	112,5	107,5	20	70	25	45			根据要求
22400-0125250044	A	44	115	110	20	70	25	45			根据要求
22400-0125250045	A	45	117,5	112,5	20	70	25	45			根据要求
22400-0125250046	A	46	120	115	20	70	25	45			根据要求
22400-0125250047	A	47	122,5	117,5	20	80	25	45			根据要求
22400-0125250048	A	48	125	120	20	80	25	45			根据要求
22400-0125250049	A	49	127,5	122,5	20	80	25	45			根据要求
22400-0125250050	A	50	130	125	20	80	25	45			根据要求
22400-0125250051	A	51	132,5	127,5	20	80	25	45			根据要求
22400-0125250052	A	52	135	130	20	90	25	45			根据要求
22400-0125250053	A	53	137,5	132,5	20	90	25	45			根据要求
22400-0125250054	A	54	140	135	20	90	25	45			根据要求
22400-0125250055	A	55	142,5	137,5	20	90	25	45			根据要求
22400-0125250056	A	56	145	140	20	100	25	45			根据要求
22400-0125250057	A	57	147,5	142,5	20	100	25	45			根据要求
22400-0125250058	A	58	150	145	20	100	25	45			根据要求
22400-0125250059	A	59	152,5	147,5	20	100	25	45			根据要求
22400-0125250060	A	60	155	150	20	100	25	45			根据要求

钢制圆柱齿轮，模数 2.5，齿部铣削，竖直啮合，啮合角 20°，B 型，无键槽孔

更多信息

图纸

钢制圆柱齿轮，模数 2.5，齿部铣削，竖直啮合，啮合角 20°，B 型，无键槽孔

商品选择/筛选

	B	65 70 72 75 76 80 85 90 95 100 110 114 120 127	167,5 180 185 192,5 195 205 217,5 230 242,5 255 280 290 305 322,5	162,5 175 180 187,5 190 200 212,5 225 237,5 250 275 285 300 317,5	20 25	25				Reset
订货号	类型	齿数	D	D1	D2 max.	B	CAD	配件	价格	订购
22400-0225250065	B	65	167,5	162,5	20	25			根据要求
22400-0225250070	B	70	180	175	20	25			根据要求
22400-0225250072	B	72	185	180	20	25			根据要求
22400-0225250075	B	75	192,5	187,5	20	25			根据要求
22400-0225250076	B	76	195	190	20	25			根据要求
22400-0225250080	B	80	205	200	25	25			根据要求
22400-0225250085	B	85	217,5	212,5	25	25			根据要求
22400-0225250090	B	90	230	225	25	25			根据要求
22400-0225250095	B	95	242,5	237,5	25	25			根据要求
22400-0225250100	B	100	255	250	25	25			根据要求
22400-0225250110	B	110	280	275	25	25			根据要求
22400-0225250114	B	114	290	285	25	25			根据要求
22400-0225250120	B	120	305	300	25	25			根据要求
22400-0225250127	B	127	322,5	317,5	25	25			根据要求
