不锈钢圆柱齿轮，模数 2 齿部铣削，竖直啮合，啮合角 20°

22400-20

不锈钢圆柱齿轮，模数 2 齿部铣削，竖直啮合，啮合角 20°

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 驱动技术
      - 齿轮，齿条，锥形齿轮
        不锈钢圆柱齿轮，模数 2 齿部铣削，竖直啮合，啮合角 20°

商品描述/产品说明

查看/筛选所有商品

产品说明材料：不锈钢 1.4305。规格：齿部铣削，竖直啮合。
压力角 20°，亮色。提示：70 齿以内带单侧凸毂，80 齿起为盘形。正齿轮有定心孔或经过预钻孔（这可能因生产技术而异）。因此，表中给出的 D2 最大尺寸是提供正齿轮的孔的最大值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。图纸提示：

A 型: 带台阶
B 型: 不带台阶

特点：

不锈钢

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22400-20 不锈钢圆柱齿轮，模数 2 齿部铣削，竖直啮合，啮合角 20°

图片（总概述）

不锈钢圆柱齿轮，模数 2 齿部铣削，竖直啮合，啮合角 20°

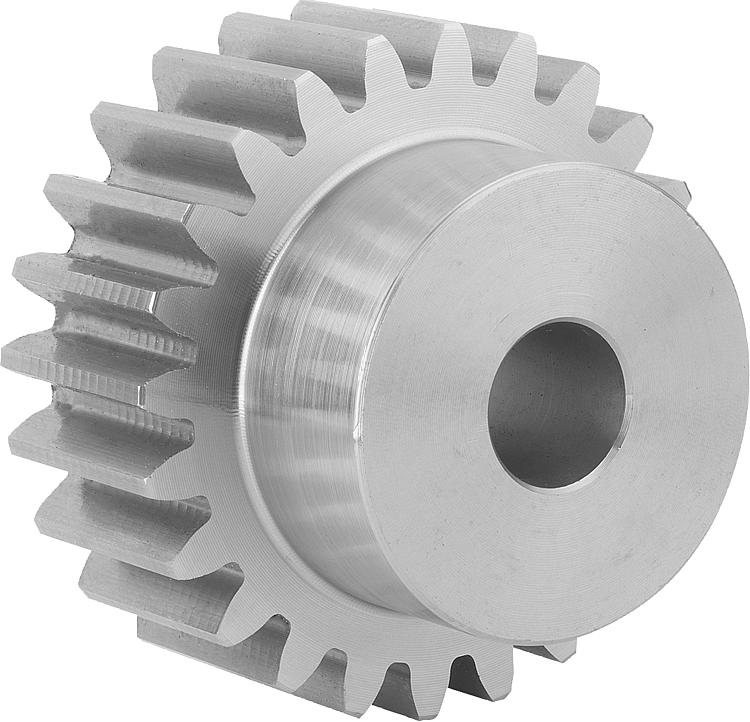

不锈钢圆柱齿轮，模数 2
齿部铣削，竖直啮合，啮合角 20°，A 型，带轮毂

图纸

不锈钢圆柱齿轮，模数 2
齿部铣削，竖直啮合，啮合角 20°，A 型，带轮毂

商品选择/筛选

	A	带键槽孔	2	12 13 14 15 20 24 25 30 40 50 60	20	28 30 32 34 44 52 54 64 84 104 124	24 26 28 30 40 48 50 60 80 100 120	10 12 14 16	18 20 22 24 30 35 40 50 70	35				Reset
订货号	类型	形状类型	模组	齿数	B	D	D1	D2 max.	D3	L	CAD	配件	价格	订购
22400-20-1120200012	A	带键槽孔	2	12	20	28	24	10	18	35			根据要求
22400-20-1120200013	A	带键槽孔	2	13	20	30	26	10	20	35			根据要求
22400-20-1120200014	A	带键槽孔	2	14	20	32	28	10	22	35			根据要求
22400-20-1120200015	A	带键槽孔	2	15	20	34	30	10	24	35			根据要求
22400-20-1120200020	A	带键槽孔	2	20	20	44	40	10	30	35			根据要求
22400-20-1120200024	A	带键槽孔	2	24	20	52	48	12	35	35			根据要求
22400-20-1120200025	A	带键槽孔	2	25	20	54	50	12	35	35			根据要求
22400-20-1120200030	A	带键槽孔	2	30	20	64	60	14	40	35			根据要求
22400-20-1120200040	A	带键槽孔	2	40	20	84	80	14	50	35			根据要求
22400-20-1120200050	A	带键槽孔	2	50	20	104	100	16	70	35			根据要求
22400-20-1120200060	A	带键槽孔	2	60	20	124	120	16	70	35			根据要求

不锈钢圆柱齿轮，模数 2
齿部铣削，竖直啮合，啮合角 20°，B 型，不带轮毂

图纸

不锈钢圆柱齿轮，模数 2
齿部铣削，竖直啮合，啮合角 20°，B 型，不带轮毂

商品选择/筛选

	B	不带凸毂	2	80	20	164	160	20				Reset
订货号	类型	形状类型	模组	齿数	B	D	D1	D2 max.	CAD	配件	价格	订购
22400-20-1220200080	B	不带凸毂	2	80	20	164	160	20			根据要求
