        不锈钢圆柱齿轮，模数 3 齿部铣削，竖直啮合，啮合角 20°

商品描述/产品说明

查看/筛选所有商品

产品说明材料：不锈钢 1.4305。规格：齿部铣削，竖直啮合。
压力角 20°，亮色。提示：40 齿以内带单侧凸毂，50 齿起为盘形。正齿轮有定心孔或经过预钻孔（这可能因生产技术而异）。因此，表中给出的 D2 最大尺寸是提供正齿轮的孔的最大值。预钻孔/定心孔可根据客户要求设置装配孔、带键槽的装配孔或螺纹孔。或者，客户也可以使用衬套来减小直径。图纸提示：

A 型: 带台阶
B 型: 不带台阶

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22400-20 不锈钢圆柱齿轮，模数 3 齿部铣削，竖直啮合，啮合角 20°

263 kB

图片（总概述）

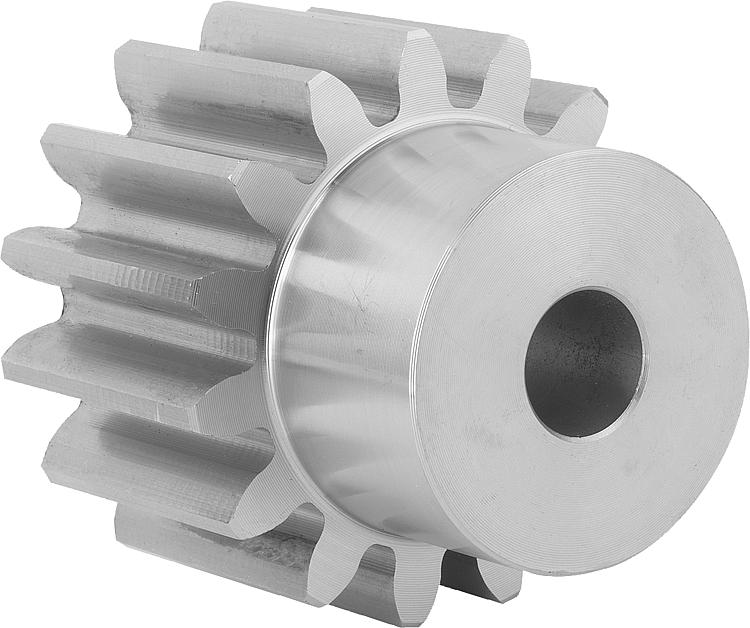

不锈钢圆柱齿轮，模数 3
齿部铣削，竖直啮合，啮合角 20°，A 型，带轮毂

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	模组	齿数	B	D	D1	D2 max.	D3	L	价格
22400-20-1130300012	A	带键槽孔	3	12	30	42	36	12	27	50	根据要求
22400-20-1130300015	A	带键槽孔	3	15	30	51	45	12	35	50	根据要求
22400-20-1130300020	A	带键槽孔	3	20	30	66	60	14	45	50	根据要求
22400-20-1130300024	A	带键槽孔	3	24	30	78	72	16	50	50	根据要求
22400-20-1130300025	A	带键槽孔	3	25	30	81	75	16	60	50	根据要求
22400-20-1130300030	A	带键槽孔	3	30	30	96	90	16	60	50	根据要求
22400-20-1130300040	A	带键槽孔	3	40	30	126	120	20	80	50	根据要求
