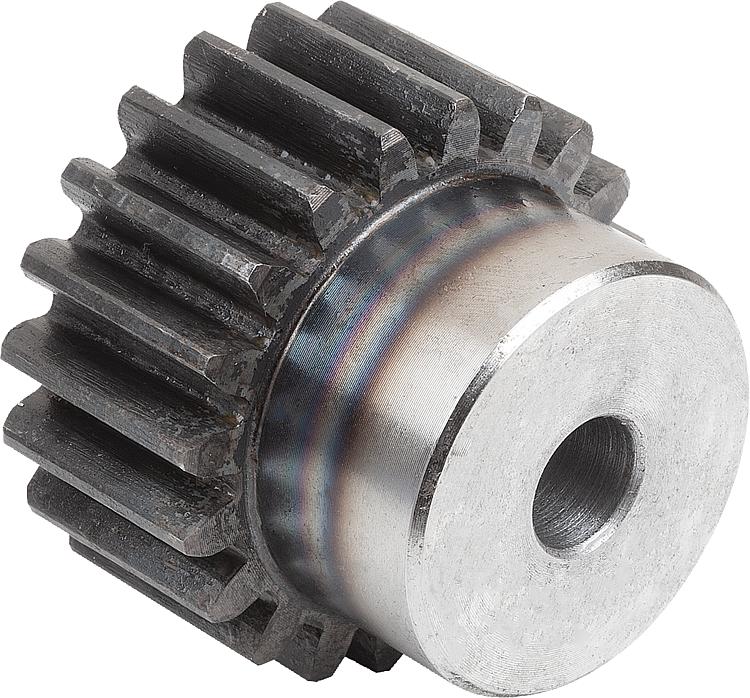

22401钢制正齿轮，模数 2,5 齿部淬火，直齿，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，直齿啮合。
齿部感应淬火至 50 +4 HRC。
啮合角 20°，亮色。提示：淬火将制齿精度变为约 10-11。
正齿轮有一个中心孔或导向孔。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | -
- 35
- 42,5
- 50
- 55
- 65
- 67,5
- 80
- 95
- 105
- 130
- 155
| -
- 30
- 37,5
- 45
- 50
- 60
- 62,5
- 75
- 90
- 100
- 125
- 150
| | | | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | 模组 | 齿数
| B
| D
| D1 | D2
max. | D3 | L | CAD | 配件 | 价格 | 订购 |
|---|
| 22401-0125250012 | A | 带键槽孔 | 2,5 | 12 | 25 | 35 | 30 | 10 | 22 | 45 |  | | 根据要求 | | | 22401-0125250015 | A | 带键槽孔 | 2,5 | 15 | 25 | 42,5 | 37,5 | 10 | 30 | 45 | | | 根据要求 | | | 22401-0125250018 | A | 带键槽孔 | 2,5 | 18 | 25 | 50 | 45 | 12 | 35 | 45 | | | 根据要求 | | | 22401-0125250020 | A | 带键槽孔 | 2,5 | 20 | 25 | 55 | 50 | 12 | 40 | 45 | | | 根据要求 | | | 22401-0125250024 | A | 带键槽孔 | 2,5 | 24 | 25 | 65 | 60 | 14 | 45 | 45 | | | 根据要求 | | | 22401-0125250025 | A | 带键槽孔 | 2,5 | 25 | 25 | 67,5 | 62,5 | 14 | 50 | 45 | | | 根据要求 | | | 22401-0125250030 | A | 带键槽孔 | 2,5 | 30 | 25 | 80 | 75 | 14 | 55 | 45 | | | 根据要求 | | | 22401-0125250036 | A | 带键槽孔 | 2,5 | 36 | 25 | 95 | 90 | 16 | 60 | 45 | | | 根据要求 | | | 22401-0125250040 | A | 带键槽孔 | 2,5 | 40 | 25 | 105 | 100 | 16 | 70 | 45 | | | 根据要求 | | | 22401-0125250050 | A | 带键槽孔 | 2,5 | 50 | 25 | 130 | 125 | 20 | 80 | 45 | | | 根据要求 | | | 22401-0125250060 | A | 带键槽孔 | 2,5 | 60 | 25 | 155 | 150 | 20 | 100 | 45 | | | 根据要求 | |
|
|
