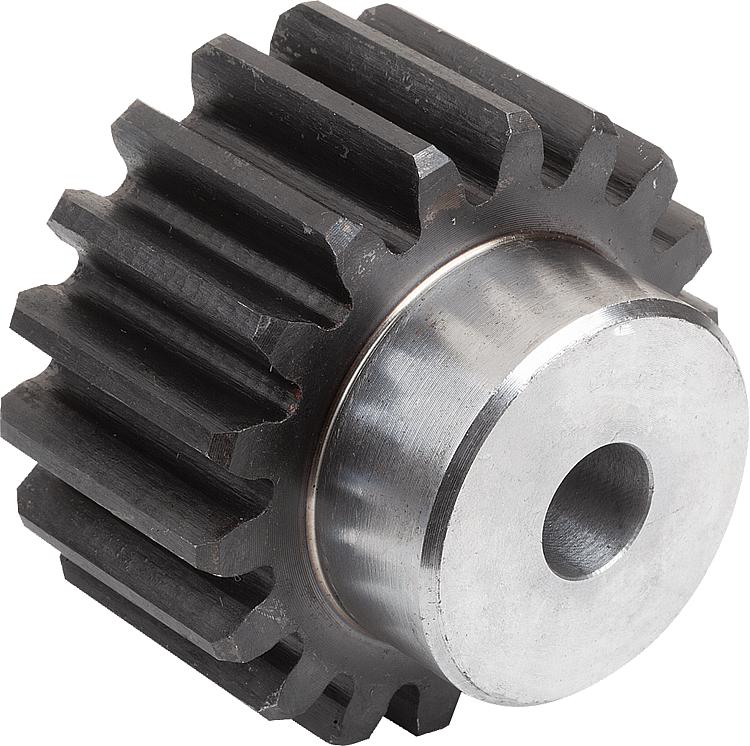

钢制正齿轮，模数 4 齿部淬火，直齿，啮合角 20°
 22401

钢制正齿轮，模数 4 齿部淬火，直齿，啮合角 20°

 返回

商品描述/产品说明
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，直齿啮合。
齿部感应淬火至 50 +4 HRC。
啮合角 20°，亮色。提示：淬火将制齿精度变为约 10-11。
正齿轮有一个中心孔或导向孔。特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 22401 钢制正齿轮，模数 4 齿部淬火，直齿，啮合角 20° 299 kB

图纸

钢制正齿轮，模数 4 齿部淬火，直齿，啮合角 20°

商品选择/筛选


  •
  • A

  •
  • 带键槽孔

  •
  • 4

  •
  • 12
  • 15
  • 18
  • 20
  • 24
  • 25
  • 30
  • 36

  •
  • 40

  •
  • 56
  • 68
  • 80
  • 88
  • 104
  • 108
  • 128
  • 152

  •
  • 48
  • 60
  • 72
  • 80
  • 96
  • 100
  • 120
  • 144

  •
  • 14
  • 16
  • 20
  • 25

  •
  • 35
  • 45
  • 50
  • 60
  • 75
  • 80

  •
  • 60

Reset
订货号类型形状类型模组齿数

B

D

D1D2
max.		D3LCAD配件价格订购
22401-0140400012A带键槽孔412405648143560  根据要求
22401-0140400015A带键槽孔415406860144560  根据要求
22401-0140400018A带键槽孔418408072165060  根据要求
22401-0140400020A带键槽孔420408880166060  根据要求
22401-0140400024A带键槽孔4244010496207560  根据要求
22401-0140400025A带键槽孔42540108100207560  根据要求
22401-0140400030A带键槽孔43040128120207560  根据要求
22401-0140400036A带键槽孔43640152144258060  根据要求
