22422塑料制齿杆 注塑，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：聚缩醛 (POM) 或聚酮 (PK)。规格：注塑，竖直啮合。啮合角 20°。

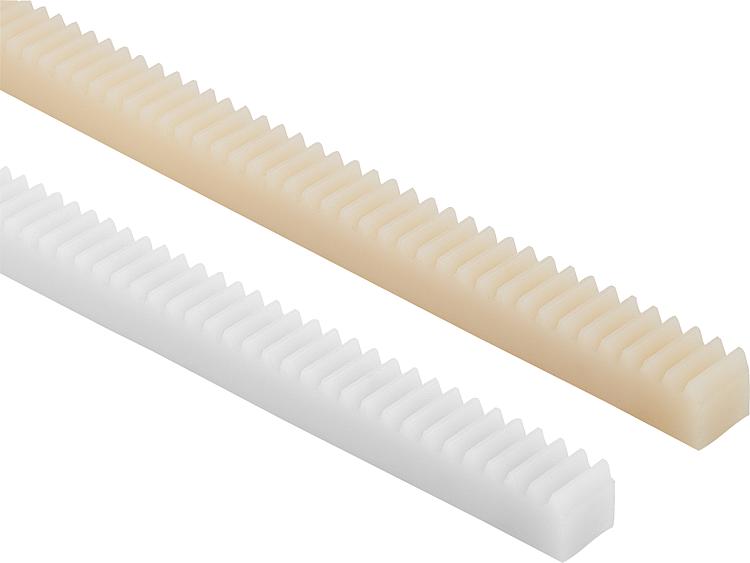

白色聚缩醛。
象牙色聚酮。提示：聚缩醛：高硬度、低摩擦系数的标准材料。
聚缩醛：由于具有极高的耐磨性、极佳的摩擦性能，因此使用寿命更长、功率传输更高、更高防轮齿断裂性的材料。
可在水和其他介质中使用。
受材料条件限制，塑料齿杆未经过矫直。
L= 额定长度 250 mm。实际长度约为刻度的数个整数倍。温度范围：-40 °C 至 +140 °C（考虑应力强度和持续时间）。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

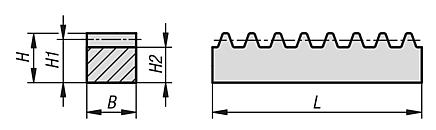

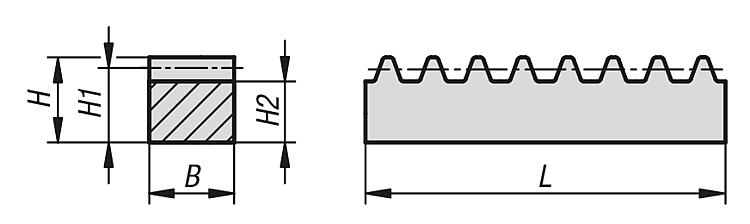

| 订货号 | 主体
材料 | 模数 | B
| H | H1 | H2 | L | CAD | 配件 | 价格 | 订购 |
|---|
| 22422-10500404250 | 聚缩醛 | 0,5 | 4 | 4,5 | 4 | 3,4 | 250 |  | | 根据要求 | | | 22422-10500406250 | 聚缩醛 | 0,5 | 4 | 6 | 5,5 | 4,9 | 250 | | | 根据要求 | | | 22422-10700606250 | 聚缩醛 | 0,7 | 6 | 6,7 | 6 | 5,1 | 250 | | | 根据要求 | | | 22422-11000909250 | 聚缩醛 | 1 | 9 | 9 | 8 | 6,8 | 250 | | | 根据要求 | | | 22422-11251011250 | 聚缩醛 | 1,25 | 10 | 11 | 9,75 | 8,3 | 250 | | | 根据要求 | | | 22422-11501212250 | 聚缩醛 | 1,5 | 12 | 12 | 10,5 | 8,75 | 250 | | | 根据要求 | | | 22422-12001511250 | 聚缩醛 | 2 | 15,4 | 11 | 9 | 6,6 | 250 | | | 根据要求 | | | 22422-13001915250 | 聚缩醛 | 3 | 19,4 | 15 | 12 | 8,5 | 250 | | | 根据要求 | | | 22422-20500404250 | 或聚酮 | 0,5 | 4 | 4,5 | 4 | 3,4 | 250 | | | 根据要求 | | | 22422-20500406250 | 或聚酮 | 0,5 | 4 | 6 | 5,5 | 4,9 | 250 | | | 根据要求 | | | 22422-20700606250 | 或聚酮 | 0,7 | 6 | 6,7 | 6 | 5,1 | 250 | | | 根据要求 | | | 22422-21000909250 | 或聚酮 | 1 | 9 | 9 | 8 | 6,8 | 250 | | | 根据要求 | | | 22422-21251011250 | 或聚酮 | 1,25 | 10 | 11 | 9,75 | 8,3 | 250 | | | 根据要求 | | | 22422-21501212250 | 或聚酮 | 1,5 | 12 | 12 | 10,5 | 8,75 | 250 | | | 根据要求 | | | 22422-22001511250 | 或聚酮 | 2 | 15,4 | 11 | 9 | 6,6 | 250 | | | 根据要求 | | | 22422-23001915250 | 或聚酮 | 3 | 19,4 | 15 | 12 | 8,5 | 250 | | | 根据要求 | |
|
|
