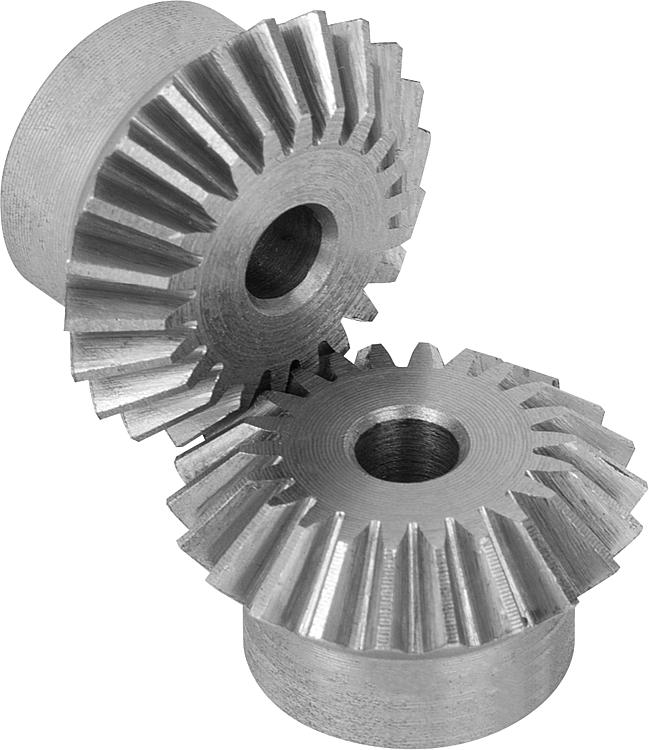

22430钢制伞齿轮，传动比 1:1 齿部铣削，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
啮合角 20°，亮色。
轴角度 = 90°。订购须知：伞齿轮单件提供。如需伞齿轮对，请为此一起订购配对齿轮。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | -
- 16
- 18
- 20
- 22
- 26
- 30
- 33
- 36
- 42
- 48
- 54
- 40
- 64
- 46
- 58
- 74
| -
- 4
- 4,7
- 5,5
- 6,4
- 6
- 7
- 7,5
- 8,5
- 10
- 8
- 9
- 12
- 13
- 11
- 15
- 16
- 17
- 19
| -
- 17,4
- 20,4
- 23,4
- 27,4
- 31,4
- 26,1
- 30,6
- 35,1
- 41,1
- 47,1
- 34,8
- 40,8
- 46,8
- 54,8
- 62,8
- 43,5
- 51
- 58,5
- 68,5
- 78,5
- 52,2
- 61,2
- 70,2
- 82,2
- 94,2
| -
- 16
- 19
- 22
- 26
- 30
- 24
- 28,5
- 33
- 39
- 45
- 32
- 38
- 44
- 52
- 60
- 40
- 47,5
- 55
- 65
- 75
- 48
- 57
- 66
- 78
- 90
| -
- 13,3
- 15,3
- 16,3
- 20,3
- 25,3
- 28,3
- 30
- 30,3
- 35,3
- 40,3
- 45,3
- 50,3
- 60,3
| | -
- 11,2
- 11,8
- 12,8
- 13,3
- 16
- 18,9
- 21,3
- 22,5
- 23,2
- 27,2
- 23,5
- 24,2
- 27,9
- 31,4
- 34,1
- 28,1
- 27,1
- 30,1
- 33,2
- 39
- 31,7
- 36
- 36,9
- 38,4
- 43,8
| -
- 6,7
- 6,6
- 6,1
- 7
- 8
- 12,2
- 11,6
- 12,7
- 12
- 12,1
- 13,6
- 14
- 13,7
- 17
- 15,2
- 13
- 15,7
- 16
- 20
- 18,1
- 17,1
- 18
- 22
| | | | | Reset |
|---|

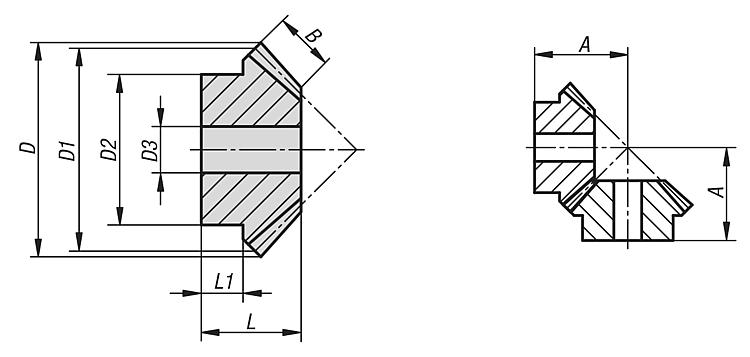

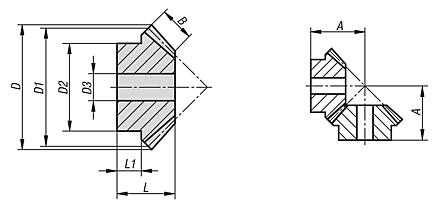

| 订货号 | 传动
比
| 模数 | 齿数
| A | B | D
| D1 | D2 | D3 | L | L1 | 适配
配对齿轮 | CAD | 配件 | 价格 | 订购 |
|---|
| 22430-010110016 | 1:1 | 1 | 16 | 16 | 4 | 17,4 | 16 | 13,3 | 4 | 11,2 | 6,7 | 22430-010110016 |  | | 根据要求 | | | 22430-010110019 | 1:1 | 1 | 19 | 18 | 4 | 20,4 | 19 | 15,3 | 4 | 11,8 | 6,6 | 22430-010110019 | | | 根据要求 | | | 22430-010110022 | 1:1 | 1 | 22 | 20 | 4,7 | 23,4 | 22 | 16,3 | 5 | 12,8 | 6,1 | 22430-010110022 | | | 根据要求 | | | 22430-010110026 | 1:1 | 1 | 26 | 22 | 5,5 | 27,4 | 26 | 20,3 | 5 | 13,3 | 7 | 22430-010110026 | | | 根据要求 | | | 22430-010110030 | 1:1 | 1 | 30 | 26 | 6,4 | 31,4 | 30 | 20,3 | 5 | 16 | 8 | 22430-010110030 | | | 根据要求 | | | 22430-015110016 | 1:1 | 1,5 | 16 | 26 | 6 | 26,1 | 24 | 20,3 | 8 | 18,9 | 12,2 | 22430-015110016 | | | 根据要求 | | | 22430-015110019 | 1:1 | 1,5 | 19 | 30 | 7 | 30,6 | 28,5 | 20,3 | 8 | 21,3 | 11,6 | 22430-015110019 | | | 根据要求 | | | 22430-015110022 | 1:1 | 1,5 | 22 | 33 | 7,5 | 35,1 | 33 | 25,3 | 8 | 22,5 | 12,7 | 22430-015110022 | | | 根据要求 | | | 22430-015110026 | 1:1 | 1,5 | 26 | 36 | 8,5 | 41,1 | 39 | 28,3 | 8 | 23,2 | 12 | 22430-015110026 | | | 根据要求 | | | 22430-015110030 | 1:1 | 1,5 | 30 | 42 | 10 | 47,1 | 45 | 30 | 12 | 27,2 | 12,1 | 22430-015110030 | | | 根据要求 | | | 22430-020110016 | 1:1 | 2 | 16 | 33 | 8 | 34,8 | 32 | 25,3 | 8 | 23,5 | 13,6 | 22430-020110016 | | | 根据要求 | | | 22430-020110019 | 1:1 | 2 | 19 | 36 | 9 | 40,8 | 38 | 25,3 | 8 | 24,2 | 12 | 22430-020110019 | | | 根据要求 | | | 22430-020110022 | 1:1 | 2 | 22 | 42 | 10 | 46,8 | 44 | 30,3 | 10 | 27,9 | 14 | 22430-020110022 | | | 根据要求 | | | 22430-020110026 | 1:1 | 2 | 26 | 48 | 12 | 54,8 | 52 | 35,3 | 12 | 31,4 | 13,7 | 22430-020110026 | | | 根据要求 | | | 22430-020110030 | 1:1 | 2 | 30 | 54 | 13 | 62,8 | 60 | 40,3 | 12 | 34,1 | 17 | 22430-020110030 | | | 根据要求 | | | 22430-025110016 | 1:1 | 2,5 | 16 | 40 | 10 | 43,5 | 40 | 30,3 | 12 | 28,1 | 15,2 | 22430-025110016 | | | 根据要求 | | | 22430-025110019 | 1:1 | 2,5 | 19 | 42 | 11 | 51 | 47,5 | 35,3 | 12 | 27,1 | 13 | 22430-025110019 | | | 根据要求 | | | 22430-025110022 | 1:1 | 2,5 | 22 | 48 | 12 | 58,5 | 55 | 45,3 | 12 | 30,1 | 15,7 | 22430-025110022 | | | 根据要求 | | | 22430-025110026 | 1:1 | 2,5 | 26 | 54 | 15 | 68,5 | 65 | 45,3 | 15 | 33,2 | 16 | 22430-025110026 | | | 根据要求 | | | 22430-025110030 | 1:1 | 2,5 | 30 | 64 | 16 | 78,5 | 75 | 50,3 | 15 | 39 | 20 | 22430-025110030 | | | 根据要求 | | | 22430-030110016 | 1:1 | 3 | 16 | 46 | 12 | 52,2 | 48 | 40,3 | 12 | 31,7 | 18,1 | 22430-030110016 | | | 根据要求 | | | 22430-030110019 | 1:1 | 3 | 19 | 54 | 13 | 61,2 | 57 | 40,3 | 14 | 36 | 17,1 | 22430-030110019 | | | 根据要求 | | | 22430-030110022 | 1:1 | 3 | 22 | 58 | 15 | 70,2 | 66 | 50,3 | 15 | 36,9 | 17,1 | 22430-030110022 | | | 根据要求 | | | 22430-030110026 | 1:1 | 3 | 26 | 64 | 17 | 82,2 | 78 | 50,3 | 15 | 38,4 | 18 | 22430-030110026 | | | 根据要求 | | | 22430-030110030 | 1:1 | 3 | 30 | 74 | 19 | 94,2 | 90 | 60,3 | 20 | 43,8 | 22 | 22430-030110030 | | | 根据要求 | |
|
|
