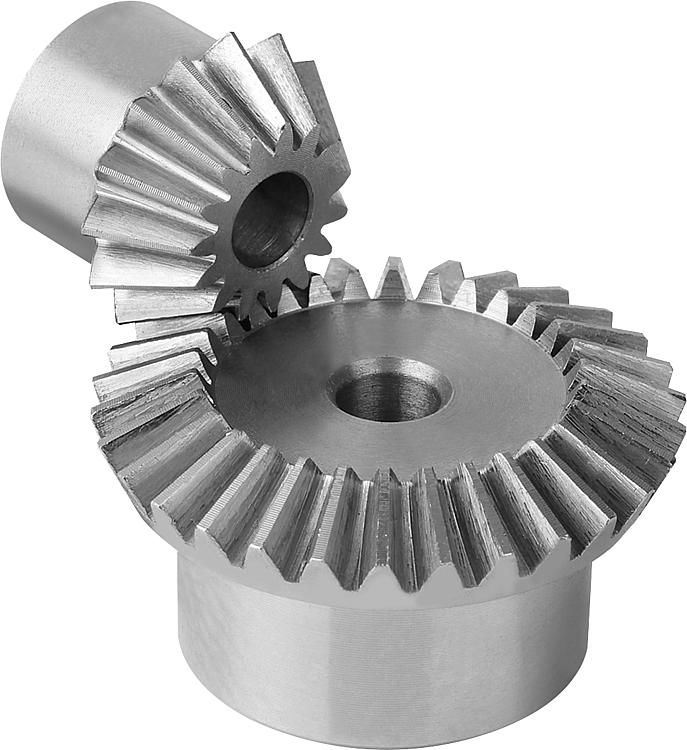

22430钢制伞齿轮，传动比 1:2 齿部铣削，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
啮合角 20°，亮色。
轴角度 = 90°。订购须知：伞齿轮单件提供。如需伞齿轮对，请为此一起订购配对齿轮。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | -
- 17,4
- 30,6
- 26,1
- 45,9
- 34,8
- 61,2
- 43,5
- 76,5
- 52,2
- 91,8
| | -
- 13,3
- 20,3
- 32,3
- 25,3
- 40,3
- 45,3
- 55,3
| | -
- 11,9
- 15,1
- 21,1
- 25,2
- 26
- 29,8
- 31,8
- 33,7
- 37,3
- 42,1
| -
- 6,6
- 9
- 12
- 16
- 13,8
- 18
- 16,2
- 20
- 19,8
- 25
| | | | | | Reset |
|---|

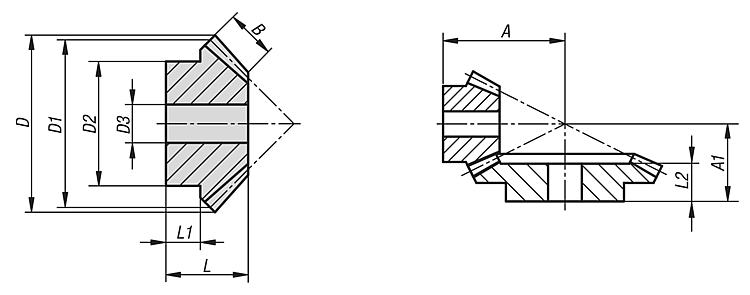

| 订货号 | 传动
比
| 模数 | 齿数
| A | A1 | B | D
| D1 | D2 | D3 | L | L1 | L2 | 适配
配对齿轮 | CAD | 配件 | 价格 | 订购 |
|---|
| 22430-010120015 | 1:2 | 1 | 15 | 22 | - | 5 | 17,4 | 15 | 13,3 | 4 | 11,9 | 6,6 | - | 22430-010120030 |  | | 根据要求 | | | 22430-010120030 | 1:2 | 1 | 30 | - | 20 | 5 | 30,6 | 30 | 20,3 | 5 | 15,1 | 9 | 14 | 22430-010120015 | | | 根据要求 | | | 22430-015120015 | 1:2 | 1,5 | 15 | 35 | - | 9 | 26,1 | 22,5 | 20,3 | 8 | 21,1 | 12 | - | 22430-015120030 | | | 根据要求 | | | 22430-015120030 | 1:2 | 1,5 | 30 | - | 32 | 9 | 45,9 | 45 | 32,3 | 8 | 25,2 | 16 | 23 | 22430-015120015 | | | 根据要求 | | | 22430-020120015 | 1:2 | 2 | 15 | 45 | - | 11,5 | 34,8 | 30 | 25,3 | 8 | 26 | 13,8 | - | 22430-020120030 | | | 根据要求 | | | 22430-020120030 | 1:2 | 2 | 30 | - | 39 | 11,5 | 61,2 | 60 | 40,3 | 12 | 29,8 | 18 | 27 | 22430-020120015 | | | 根据要求 | | | 22430-025120015 | 1:2 | 2,5 | 15 | 55 | - | 15 | 43,5 | 37,5 | 32,3 | 12 | 31,8 | 16,2 | - | 22430-025120030 | | | 根据要求 | | | 22430-025120030 | 1:2 | 2,5 | 30 | - | 45 | 15 | 76,5 | 75 | 45,3 | 15 | 33,7 | 20 | 30 | 22430-025120015 | | | 根据要求 | | | 22430-030120015 | 1:2 | 3 | 15 | 66 | - | 17 | 52,2 | 45 | 40,3 | 12 | 37,3 | 19,8 | - | 22430-030120030 | | | 根据要求 | | | 22430-030120030 | 1:2 | 3 | 30 | - | 56 | 17 | 91,8 | 90 | 55,3 | 15 | 42,1 | 25 | 38 | 22430-030120015 | | | 根据要求 | |
|
|
