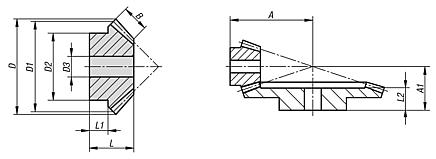

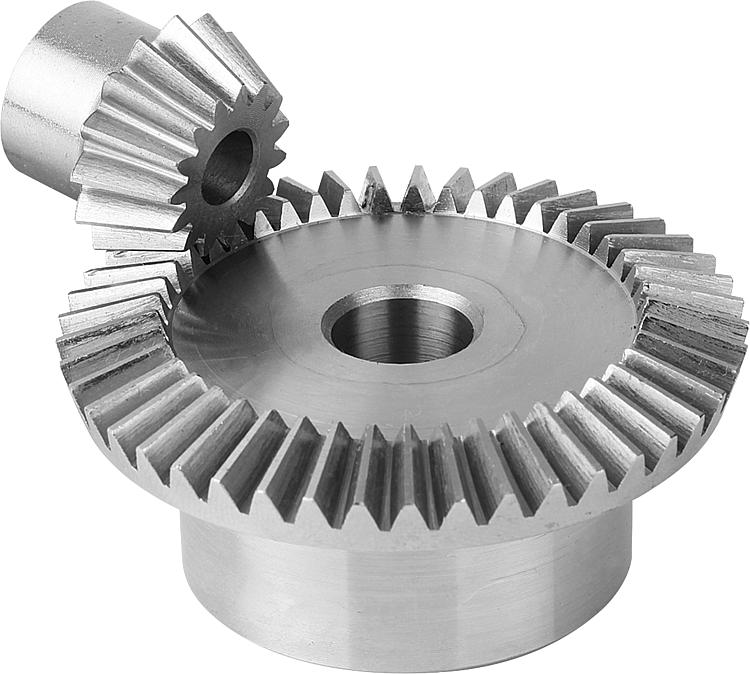

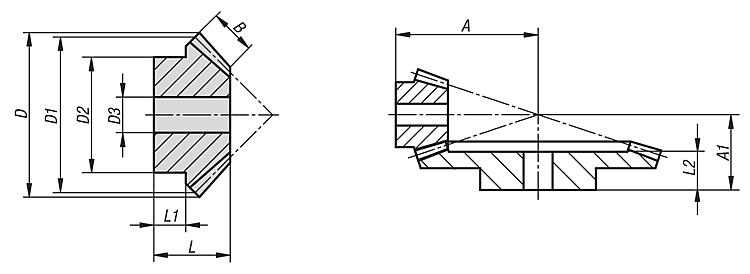

22430钢制伞齿轮，传动比 1:3 齿部铣削，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
啮合角 20°，亮色。
轴角度 = 90°。订购须知：伞齿轮单件提供。如需伞齿轮对，请为此一起订购配对齿轮。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | -
- 17,7
- 45,3
- 26,5
- 68,1
- 35,4
- 90,8
- 44,2
- 113,4
- 53
- 136,1
| -
- 15
- 45
- 22,5
- 67,5
- 30
- 90
- 37,5
- 112,5
- 135
| -
- 13,3
- 25,3
- 19,3
- 45,3
- 32,3
- 60,3
- 40,3
| | -
- 16,6
- 17,1
- 22,6
- 29,6
- 28,9
- 32,1
- 34,6
- 39,7
- 41,3
- 47,2
| -
- 9,3
- 10
- 11,7
- 20
- 14,2
- 15,9
- 25
- 19,7
- 30
| | | | | | Reset |
|---|
| 订货号 | 传动
比
| 模数 | 齿数
| A | A1 | B | D
| D1 | D2 | D3 | L | L1 | L2 | 适配
配对齿轮 | CAD | 配件 | 价格 | 订购 |
|---|
| 22430-010130015 | 1:3 | 1 | 15 | 32 | - | 7,1 | 17,7 | 15 | 13,3 | 4 | 16,6 | 9,3 | - | 22430-010130045 |  | | 根据要求 | | | 22430-010130045 | 1:3 | 1 | 45 | - | 22 | 7,1 | 45,3 | 45 | 25,3 | 8 | 17,1 | 10 | 15 | 22430-010130015 | | | 根据要求 | | | 22430-015130015 | 1:3 | 1,5 | 15 | 46 | - | 10,5 | 26,5 | 22,5 | 19,3 | 8 | 22,6 | 11,7 | - | 22430-015130045 | | | 根据要求 | | | 22430-015130045 | 1:3 | 1,5 | 45 | - | 37 | 10,5 | 68,1 | 67,5 | 45,3 | 14 | 29,6 | 20 | 27 | 22430-015130015 | | | 根据要求 | | | 22430-020130015 | 1:3 | 2 | 15 | 60 | - | 14 | 35,4 | 30 | 25,3 | 8 | 28,9 | 14,2 | - | 22430-020130045 | | | 根据要求 | | | 22430-020130045 | 1:3 | 2 | 45 | - | 42 | 14 | 90,8 | 90 | 45,3 | 15 | 32,1 | 20 | 29 | 22430-020130015 | | | 根据要求 | | | 22430-025130015 | 1:3 | 2,5 | 15 | 73 | - | 18 | 44,2 | 37,5 | 32,3 | 12 | 34,6 | 15,9 | - | 22430-025130045 | | | 根据要求 | | | 22430-025130045 | 1:3 | 2,5 | 45 | - | 52 | 18 | 113,4 | 112,5 | 60,3 | 20 | 39,7 | 25 | 36 | 22430-025130015 | | | 根据要求 | | | 22430-030130015 | 1:3 | 3 | 15 | 88 | - | 21 | 53 | 45 | 40,3 | 15 | 41,3 | 19,7 | - | 22430-030130045 | | | 根据要求 | | | 22430-030130045 | 1:3 | 3 | 45 | - | 62 | 21 | 136,1 | 135 | 60,3 | 20 | 47,2 | 30 | 42,5 | 22430-030130015 | | | 根据要求 | |
|
|
