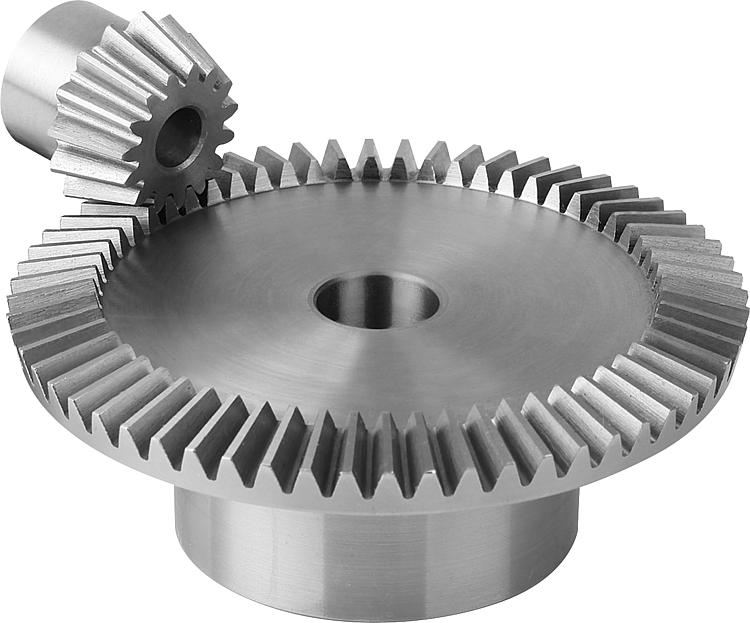

22430钢制伞齿轮，传动比 1:4 齿部铣削，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，竖直啮合。
啮合角 20°，亮色。
轴角度 = 90°。订购须知：伞齿轮单件提供。如需伞齿轮对，请为此一起订购配对齿轮。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | -
- 17,8
- 60,3
- 26,7
- 90,4
- 35,6
- 120,6
- 44,5
- 150,7
- 53,3
- 180,8
| -
- 15
- 60
- 22,5
- 90
- 30
- 120
- 37,5
- 150
- 45
- 180
| -
- 13,3
- 30,3
- 20,3
- 50,3
- 25,3
- 60,3
- 32,3
- 40,3
- 80,3
| | -
- 17,2
- 17,1
- 23
- 34
- 31
- 37,6
- 38,1
- 44,8
- 48,1
- 53,2
| -
- 7,7
- 10
- 11,7
- 25
- 14,4
- 18,4
- 30
- 24,5
- 35
| | | | | | Reset |
|---|

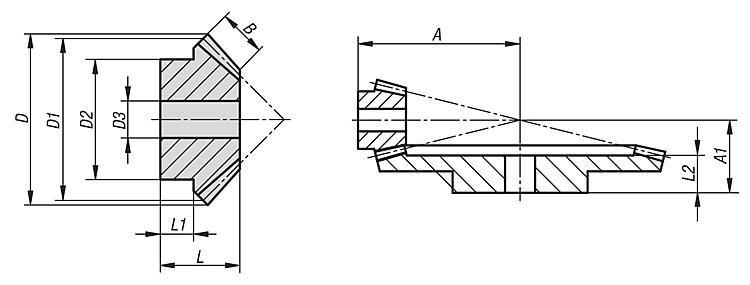

| 订货号 | 传动
比
| 模数 | 齿数
| A | A1 | B | D
| D1 | D2 | D3 | L | L1 | L2 | 适配
配对齿轮 | CAD | 配件 | 价格 | 订购 |
|---|
| 22430-010140015 | 1:4 | 1 | 15 | 38 | - | 9,3 | 17,8 | 15 | 13,3 | 4 | 17,2 | 7,7 | - | 22430-010140060 |  | | 根据要求 | | | 22430-010140060 | 1:4 | 1 | 60 | - | 22 | 9,3 | 60,3 | 60 | 30,3 | 8 | 17,1 | 10 | 15 | 22430-010140015 | | | 根据要求 | | | 22430-015140015 | 1:4 | 1,5 | 15 | 57 | - | 11 | 26,7 | 22,5 | 20,3 | 8 | 23 | 11,7 | - | 22430-015140060 | | | 根据要求 | | | 22430-015140060 | 1:4 | 1,5 | 60 | - | 42 | 11 | 90,4 | 90 | 50,3 | 15 | 34 | 25 | 31 | 22430-015140015 | | | 根据要求 | | | 22430-020140015 | 1:4 | 2 | 15 | 75 | - | 16 | 35,6 | 30 | 25,3 | 8 | 31 | 14,4 | - | 22430-020140060 | | | 根据要求 | | | 22430-020140060 | 1:4 | 2 | 60 | - | 48 | 16 | 120,6 | 120 | 60,3 | 16 | 37,6 | 25 | 34 | 22430-020140015 | | | 根据要求 | | | 22430-025140015 | 1:4 | 2,5 | 15 | 94 | - | 19 | 44,5 | 37,5 | 32,3 | 14 | 38,1 | 18,4 | - | 22430-025140060 | | | 根据要求 | | | 22430-025140060 | 1:4 | 2,5 | 60 | - | 58 | 19 | 150,7 | 150 | 60,3 | 20 | 44,8 | 30 | 40 | 22430-025140015 | | | 根据要求 | | | 22430-030140015 | 1:4 | 3 | 15 | 115 | - | 23 | 53,3 | 45 | 40,3 | 15 | 48,1 | 24,5 | - | 22430-030140060 | | | 根据要求 | | | 22430-030140060 | 1:4 | 3 | 60 | - | 69 | 23 | 180,8 | 180 | 80,3 | 20 | 53,2 | 35 | 48 | 22430-030140015 | | | 根据要求 | |
|
|
