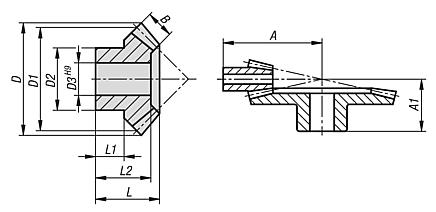

22432塑料制锥形齿轮，传动比 1:5 注塑，竖直啮合，啮合角 20° |
返回 |
|
|
产品说明材料：聚缩醛 (POM) 或聚酮 (PK)。规格：注塑，竖直啮合。啮合角 20°。轴角度 = 90°。
模块 1.5 以上的钻孔，经过切削加工。

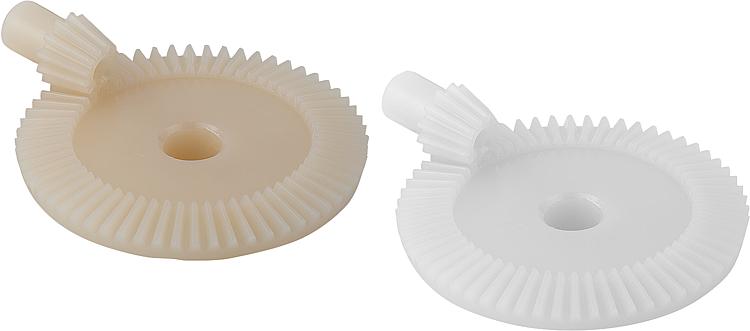

白色聚缩醛。
象牙色聚酮。提示：聚缩醛：高硬度、低摩擦系数的标准材料。
聚缩醛：由于具有极高的耐磨性、极佳的摩擦性能，因此使用寿命更长、功率传输更高、更高防轮齿断裂性的材料。
可在水和其他介质中使用。
注塑齿轮内部可能出现因生产条件产生的缩松点。在钻孔或开槽时，可能看到它们。这样不影响其功能。
锥形齿轮单件提供。如需锥形齿轮对，请为此一起订购配对齿轮。温度范围：-40 °C 至 +140 °C（考虑应力强度和持续时间）。说明：表格中说明的扭矩仅涉及啮合，这时既不考虑轴直径，也不考虑滑键尺寸等。承重能力的计算以齿面凹坑承重能力以及出现的齿根应力为基础。齿轮的相应承重能力取决于大量的因素，因此说明的值仅为参考值，以方便选择。扭矩信息是指一个齿轮。根据节圆直径、啮合齿轮等，得出确定可传输扭矩必不可少的重合度。在最简单的直齿啮合情况下，在实践中通常的接触比为 1.1 至 1.25。为了扩大重合度，使用带小模块的大齿数。良好的端面重合度可减少点蚀等损伤。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

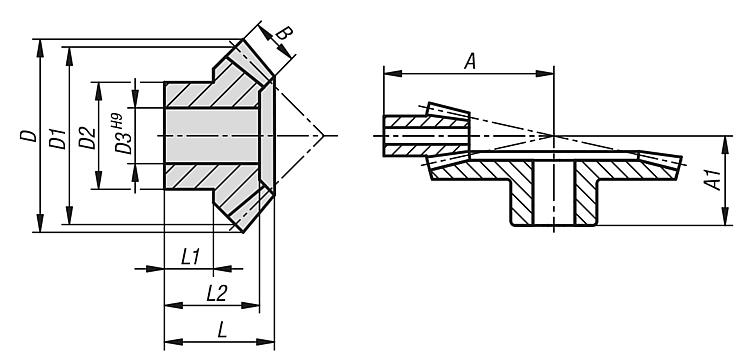

| 订货号 | 主体
材料 | 传动
比
| 模数 | 齿数
| A | A1 | B | D
| D1 | D2 | D3 | L | L1 | L2 | 最大
扭矩
Ncm | 适配
配对齿轮 | CAD | 配件 | 价格 | 订购 |
|---|
| 22432-110150012 | 聚缩醛 | 1:5 | 1 | 12 | 40,6 | - | 9,9 | 13,7 | 12 | 9,5 | 4 | 20,2 | 10,1 | - | 14,9 | 22432-110150060 |  | | 根据要求 | | | 22432-110150060 | 聚缩醛 | 1:5 | 1 | 60 | - | 21,2 | 9,5 | 60,3 | 60 | 20,5 | 10 | 17,4 | 11,2 | 15,3 | 71,6 | 22432-110150012 | | | 根据要求 | | | 22432-210150012 | 或聚酮 | 1:5 | 1 | 12 | 40,6 | - | 9,9 | 13,7 | 12 | 9,5 | 4 | 20,2 | 10,1 | - | 15,6 | 22432-210150060 | | | 根据要求 | | | 22432-210150060 | 或聚酮 | 1:5 | 1 | 60 | - | 21,2 | 9,5 | 60,3 | 60 | 20,5 | 10 | 17,4 | 11,2 | 15,3 | 75,2 | 22432-210150012 | | | 根据要求 | |
|
|
