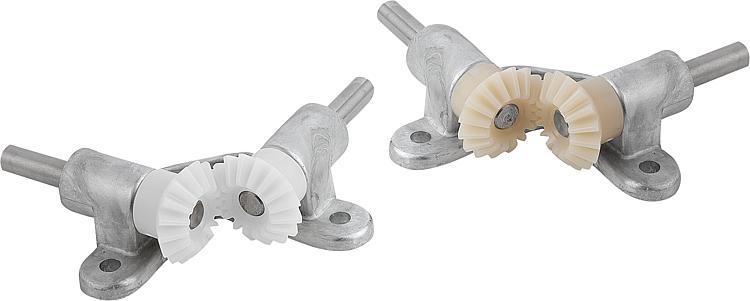

        带塑料锥齿轮的锥齿轮减速器

商品描述/产品说明

产品说明材料：

压铸锌 ZnAl4Cu1 外壳。
不锈钢 1.4301 轴。
聚缩醛 (POM) 或聚酮 (PK) 锥齿轮。

规格：亮色壳体和轴。
锥齿轮，注塑，竖直啮合。啮合角 20°。
白色聚缩醛。
象牙色聚酮。提示：聚缩醛：高硬度、低摩擦系数的标准材料。
聚缩醛：由于具有极高的耐磨性、极佳的摩擦性能，因此使用寿命更长、功率传输更高、更高防轮齿断裂性的材料。通用型和免维护型锥形齿轮，具有六种结构尺寸和 1:1 的传动速率。旋转方向是任意的。轴自润滑地以滑动支承方式放置在壳体中。轴角度为 90°。

锥形齿轮适合手动驱动或在低转速和低载荷时短暂机械驱动。温度范围：-20 °C 至 +100 °C。说明：表格中说明的扭矩仅涉及啮合，这时既不考虑轴直径，也不考虑滑键尺寸等。承重能力的计算以齿面凹坑承重能力以及出现的齿根应力为基础。齿轮的相应承重能力取决于大量的因素，因此说明的值仅为参考值，以方便选择。扭矩信息是指一个齿轮。根据节圆直径、啮合齿轮等，得出确定可传输扭矩必不可少的重合度。在最简单的直齿啮合情况下，在实践中通常的接触比为 1.1 至 1.25。为了扩大重合度，使用带小模块的大齿数。良好的端面重合度可减少点蚀等损伤。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22715 带塑料锥齿轮的锥齿轮减速器

205 kB

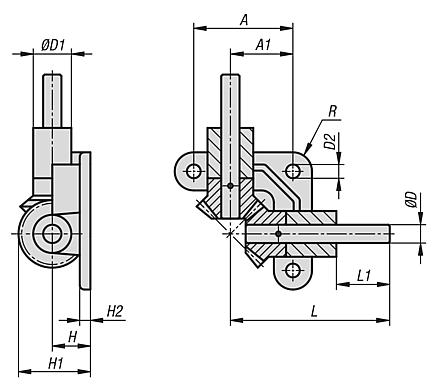

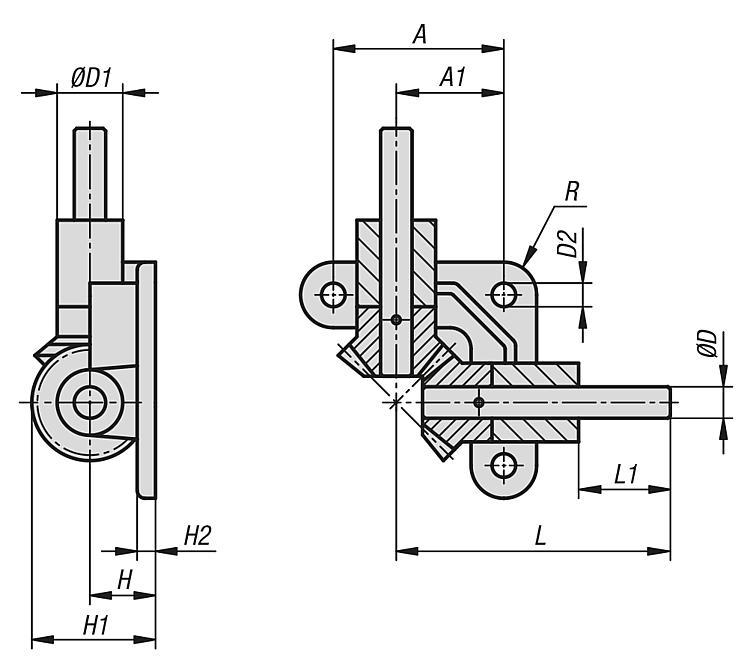

图纸

商品选择/筛选

	聚缩醛或聚酮	1:1	1 1,5 2 2,5 3 3,5	16/16	32 45 55 65 75 85	19,4 28,4 35 41 47,5 54	5h9 8h9 10h6 12h6 15h6 18h6	12 18 22 25 30 33	4,8 5,8 7 9 11	10 15 20 25 30 35	18,8 28,2 37,5 46,8 56,2 65,7	4 5 6 7 8 9	50 70 90 105 120 135	15 20 30 35 40 45	6 9 11 12,5 15 16	8,3 29 73 145 250 440 8,7 30,4 76,6 152,2 262,5 462				Reset
订货号	材料	传动比	模数	齿数	A	A1	D	D1	D2	H	H1	H2	L	L1	R	最大扭矩 Ncm	CAD	配件	价格	订购
22715-1210	聚缩醛	1:1	1	16/16	32	19,4	5h9	12	4,8	10	18,8	4	50	15	6	8,3			根据要求
22715-1215	聚缩醛	1:1	1,5	16/16	45	28,4	8h9	18	5,8	15	28,2	5	70	20	9	29			根据要求
22715-1220	聚缩醛	1:1	2	16/16	55	35	10h6	22	7	20	37,5	6	90	30	11	73			根据要求
22715-1225	聚缩醛	1:1	2,5	16/16	65	41	12h6	25	9	25	46,8	7	105	35	12,5	145			根据要求
22715-1230	聚缩醛	1:1	3	16/16	75	47,5	15h6	30	9	30	56,2	8	120	40	15	250			根据要求
22715-1235	聚缩醛	1:1	3,5	16/16	85	54	18h6	33	11	35	65,7	9	135	45	16	440			根据要求
22715-2210	或聚酮	1:1	1	16/16	32	19,4	5h9	12	4,8	10	18,8	4	50	15	6	8,7			根据要求
22715-2215	或聚酮	1:1	1,5	16/16	45	28,4	8h9	18	5,8	15	28,2	5	70	20	9	30,4			根据要求
22715-2220	或聚酮	1:1	2	16/16	55	35	10h6	22	7	20	37,5	6	90	30	11	76,6			根据要求
22715-2225	或聚酮	1:1	2,5	16/16	65	41	12h6	25	9	25	46,8	7	105	35	12,5	152,2			根据要求
22715-2230	或聚酮	1:1	3	16/16	75	47,5	15h6	30	9	30	56,2	8	120	40	15	262,5			根据要求
22715-2235	或聚酮	1:1	3,5	16/16	85	54	18h6	33	11	35	65,7	9	135	45	16	462			根据要求
