带中央螺母的胀紧套

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 联轴器、刚性联轴器、胀紧套、万向节、快速插拔联轴器、轴承、密封件
      - 轴-套筒-胀紧套
        带中央螺母的胀紧套

商品描述/产品说明

产品说明材料：钢制。规格：亮色。提示：具有较低质量矩和惯性矩的胀紧套。易于连接和松开 - 不会卡在轴上。完美用于无间隙连接。良好的同心性和运行。适合与有键槽或光轴一起使用。

- 用于 5 至 35 mm 的轴径
- 用于大扭矩
- 安装时极少轴向移动
- 自定心装配：轴和套筒应无油、油脂和污物。不要润滑胀紧套。将胀紧套嵌入套筒座并移到轴上。手动拧紧螺母并用扭矩扳手以指定的拧紧扭矩拧紧。公差：轴径和套筒孔
A 型 ±0.04 mm。
B 型 ±0.08 mm。
表面特性 Rz ≤ 16 µm。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 23368 带中央螺母的胀紧套

204 kB

夹紧套和缩紧盘概览

154 kB

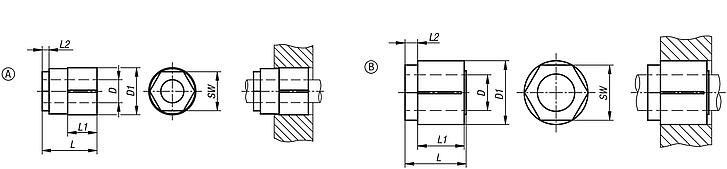

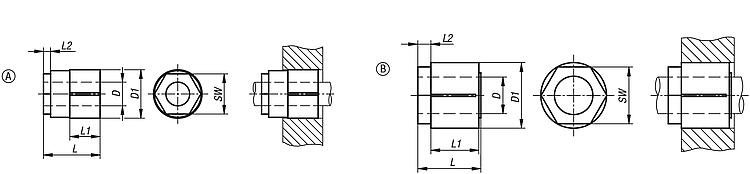

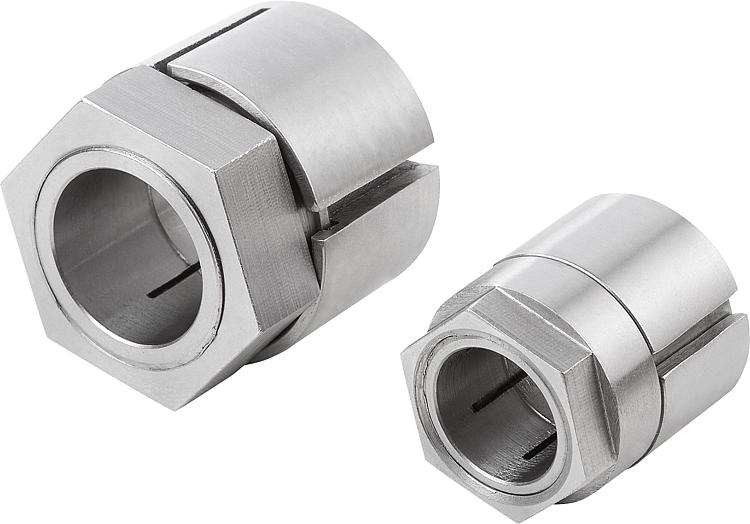

图片（总概述）

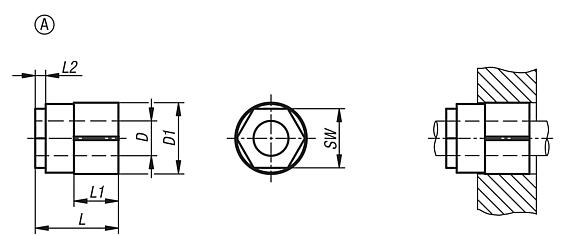

A 型带中央螺母的胀紧套

更多信息

图纸

商品选择/筛选

订货号	类型	D	D1	L	L1	L2	SW	可传递扭矩 M Nm 锁紧扭矩MS	可传递轴向力 F kN 锁紧扭矩MS	轴套表面压力 P N/mm²	止动螺栓锁紧扭矩 MS Nm	价格
23368-0516	A	5	16	19	9,5	3	13	10	4	110	18	根据要求
23368-0616	A	6	16	19	9,5	3	13	13	4,3	110	18	根据要求
23368-0720	A	7	20	22	11	3	16	13	3,7	65	20	根据要求
23368-0820	A	8	20	22	11	3	16	15	3,75	65	20	根据要求
23368-0920	A	9	20	22	11	3	16	18	4	65	20	根据要求
23368-1023	A	10	23	25,5	12,5	5	19	23	4,6	55	25	根据要求
23368-1123	A	11	23	25,5	12,5	5	19	25	4,5	55	25	根据要求
23368-1223	A	12	23	25,5	12,5	5	19	28	4,6	55	25	根据要求
23368-1426	A	14	26	28,5	16	5	22	46	6,6	64	50	根据要求
23368-1526	A	15	26	28,5	16	5	22	49	6,59	64	50	根据要求
23368-1626	A	16	26	28,5	16	5	22	52	6,5	64	50	根据要求

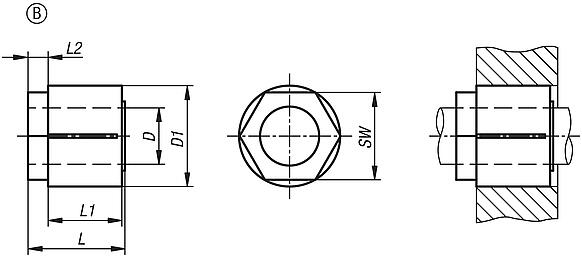

B 型带中央螺母的胀紧套

更多信息

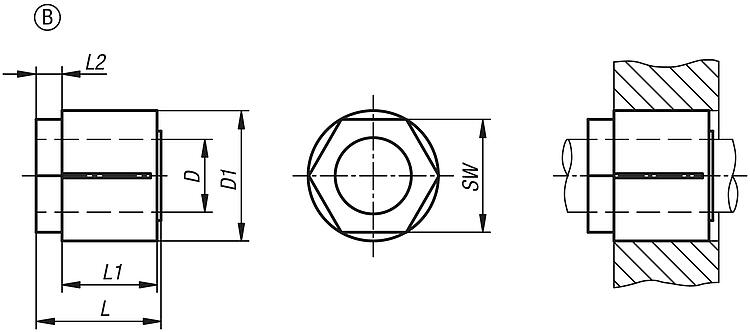

图纸

商品选择/筛选

订货号	类型	D	D1	L	L1	L2	SW	可传递扭矩 M Nm 锁紧扭矩MS	可传递轴向力 F kN 锁紧扭矩MS	轴套表面压力 P N/mm²	止动螺栓锁紧扭矩 MS Nm	价格
23368-1732	B	17	32	33	21	11	30	174	18	100	110	根据要求
23368-1832	B	18	32	33	21	11	30	198	21	92	110	根据要求
23368-2035	B	20	35	35	23	11	32	258	26	82	150	根据要求
23368-2235	B	22	35	35	23	11	32	293	27	80	150	根据要求
23368-2438	B	24	38	35	23	11	36	330	29	87	185	根据要求
23368-2538	B	25	38	35	23	11	36	368	31	94	185	根据要求
23368-3045	B	30	45	37	25	11	46	550	45	108	300	根据要求
23368-3250	B	32	50	41	28	12	50	616	44	100	265	根据要求
23368-3550	B	35	50	41	28	12	50	681	42	91	265	根据要求
