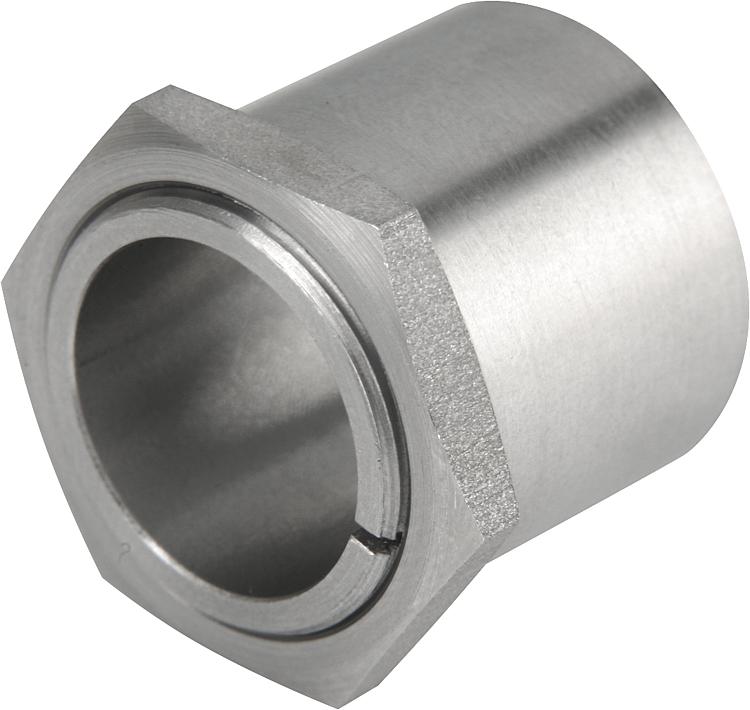

产品说明材料：不锈钢 1.4301。 规格：亮色。提示：具有极低惯性矩和最低空间需求的自定心和无间隙轴-套筒-胀紧套。胀紧套在轴和套筒之间建立强力连接。通过中心螺母快速安装和拆卸。可借助拆卸工具再次解除连接。
胀紧套的同轴精度 ±0.01 mm。装配：为了能够达到指定的扭矩，应在不涂油脂的情况下安装胀紧套。应将整个长度的胀紧套放置在轴上。要实现最大扭矩，轴和套筒应足够牢固（最低屈服强度 350N/mm²）。
所需公差：
轴：h7
套筒：H7特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

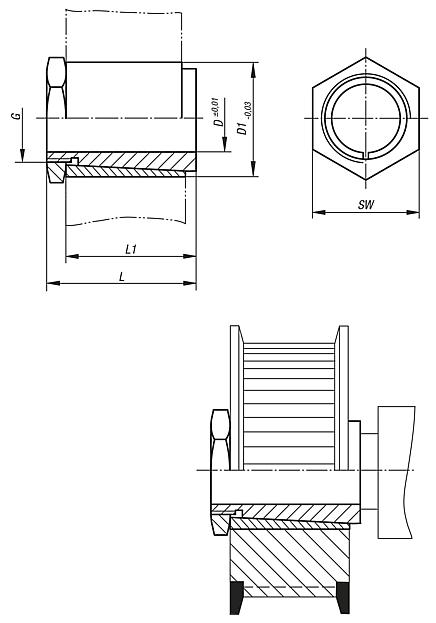

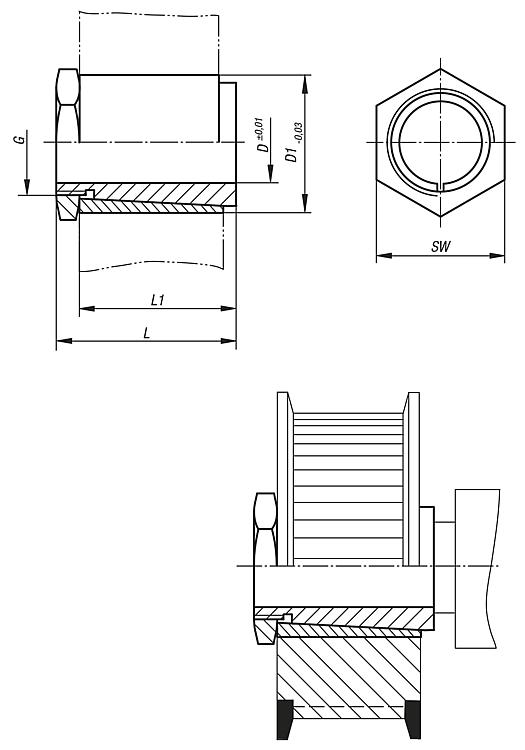

| 订货号 | D
| D1 | L | L1 | G | SW | 锁紧扭矩
max. Nm
| 可传递扭矩
T Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 23370-040008 | 4 | 8 | 15 | 12,5 | M6x0,5 | 8 | 4 | 3 |  | | 根据要求 | | | 23370-050010 | 5 | 10 | 15 | 12,5 | M8x0,5 | 10 | 5 | 4 | | | 根据要求 | | | 23370-060010 | 6 | 10 | 15 | 12,5 | M8x0,5 | 10 | 8 | 7 | | | 根据要求 | | | 23370-063510 | 6,35 | 10 | 15 | 12,5 | M8x0,5 | 10 | 8 | 7 | | | 根据要求 | | | 23370-080014 | 8 | 14 | 22 | 19 | M12x1 | 17 | 15 | 14 | | | 根据要求 | | | 23370-090014 | 9 | 14 | 22 | 19 | M12x1 | 17 | 15 | 14 | | | 根据要求 | | | 23370-100017 | 10 | 17 | 22 | 18,5 | M15x1 | 19 | 19 | 18 | | | 根据要求 | | | 23370-120017 | 12 | 17 | 22 | 18,5 | M15x1 | 19 | 19 | 18 | | | 根据要求 | | | 23370-140020 | 14 | 20 | 28 | 23 | M17x1 | 22 | 25 | 24 | | | 根据要求 | | | 23370-150020 | 15 | 20 | 28 | 23 | M17x1 | 22 | 25 | 24 | | | 根据要求 | | | 23370-160023 | 16 | 23 | 28 | 23 | M20x1 | 27 | 27 | 26 | | | 根据要求 | | | 23370-190025 | 19 | 25 | 28 | 23 | M22x1 | 27 | 30 | 29 | | | 根据要求 | | | 23370-200028 | 20 | 28 | 28 | 23 | M25x1 | 30 | 32 | 31 | | | 根据要求 | |
|
|
