        带减振功能的万向脚杯

商品描述/产品说明

产品说明材料：钢规格：
调质钢制脚杯，易切削钢制球体元件。
不锈钢规格：
不锈钢脚杯和球体元件。

PUR 弹性体制减振板 (Sylomer V12)。规格：钢规格：
经渗碳硬化、发蓝处理的球体元件。经发蓝处理的脚杯。
不锈钢规格：
亮色。

灰色减振板，已粘接，防滑。
使用范围为 -30 °C 至 +70 °C。提示：

表格中说明的负载能力是一个建议，应在该永久静态负荷之内使用减振元件。
该静态负荷对应于 0.4N/mm² 的表面压力，在该压力下材料可实现最佳减振性能。在此要考虑到，动态应力会导致额外的负载，最高 0.6N/mm² 的压力。
减振板吸收振动力并防止万向脚杯滑脱。
万向脚杯（不带减振装置）参见 07144。

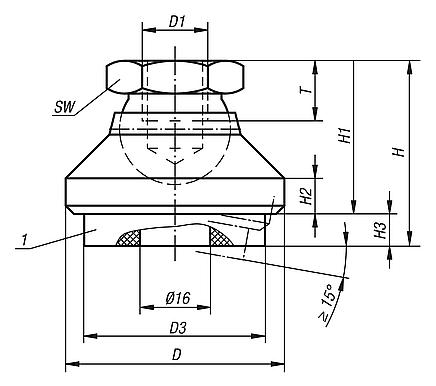

图纸提示：

1) 减振板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27806 带减振功能的万向脚杯

197 kB

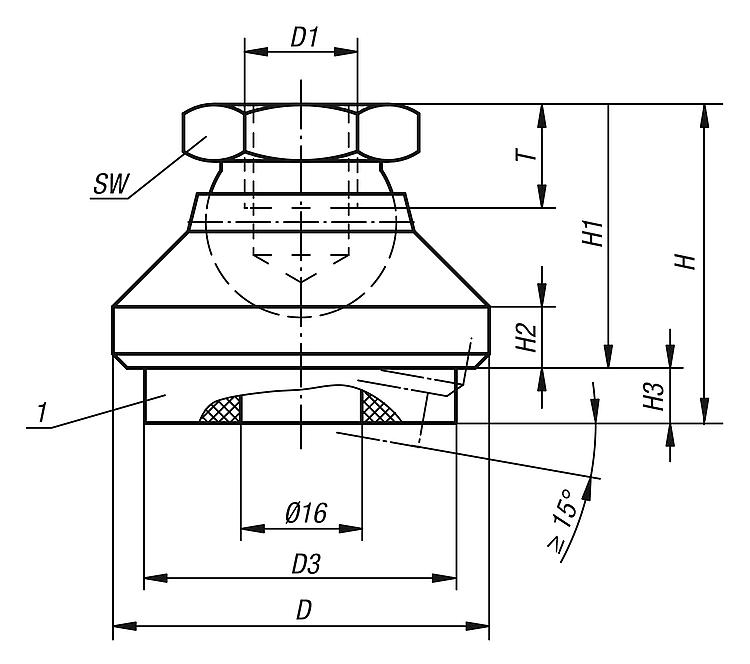

图纸

商品选择/筛选

订货号	主体材料	D	D1	D3	H	H1	H2	H3 （压力 0 / 0.4 / 0.6 N/mm²）	T	SW	负载能力 max. kN	价格
27806-110	钢制	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	根据要求
27806-112	钢制	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	根据要求
27806-116	钢制	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	根据要求
27806-120	钢制	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	根据要求
27806-310	不锈钢	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	根据要求
27806-312	不锈钢	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	根据要求
27806-316	不锈钢	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	根据要求
27806-320	不锈钢	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	根据要求
